SM1650B-8 是開關量信號采集模塊,基于工業用MODBUS-RTU協議， 是針對各種工業現場的實際需求設計生產的，集采集、處理等多種功能于一身的新型工業化模塊。
 為便于工程組網及工業應用，本模塊采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發,并提供隨機測試與二次開發軟件。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。

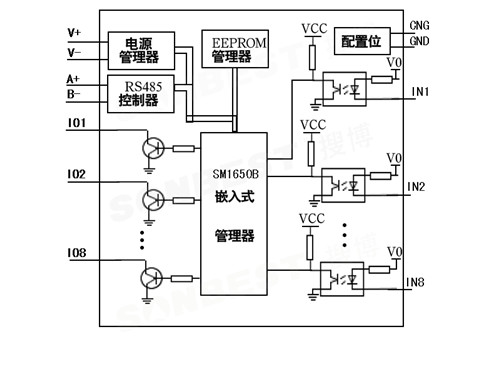

SM1650B內部原理圖

• 8路開關量輸入（干接點或濕接點共陽極）
• 8路開關量輸出(集電極輸出方式)
• 輸入高電平：+5V～+12V
• 輸入低電平：0～+1V
• RS485及輸入雙隔離，隔離電壓高壓電壓：2500V
• 設備地址可更改；

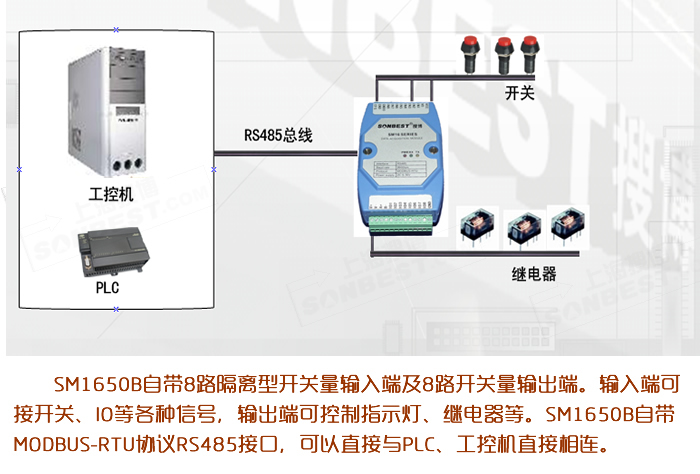

• 基于MODBUS-RTU協議，可直接與PLC或組態軟件連接；
•支持波特率查詢與更改;

     如上圖所示，SM1650B內部由電源管理器、RS485控制器、EEPROM存儲器、嵌入式控制器、開關量輸入及輸出控制模塊。設備采用標準MODBUS-RTU協議，可以直接對點寄存器進行開關控制及狀態查詢。

     詳見產品說明書。
