SM5870B室內空氣質量CO2傳感器為RS485總線式CO2傳感器，采用RS485接口，標準MODBUS-RTU協議，可實現多點同時監測，組網并遠傳。
適用于室內空氣質量檢測。
本產品支持二次開發,用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。
1、二氧化碳傳感器采用韓國進口非色散紅外氣體檢測技術檢測二氧化碳氣體濃度，具有測量精度高、調校周期長、 重復性好、測量范圍寬、使用壽命長、不受其它背景氣體（CH4、H2S、SO2、N2、O2 等）影響等優點。
2、傳感器在設計上采用高性能單片微機和高集成數字化電路，結構簡單、性能可靠、調試、維護方便。
使用注意：
1.設備所內置CO2傳感器屬于非色散紅外二氧化碳傳感器，需要充分的通電加熱后才能達到良好的使用狀態，我們建議你至少預熱5分鐘，甚至達到1-3小時預熱。
2.本產品用于大棚、環境、空氣質量控制的二氧化碳探測裝置。適宜于二氧化碳濃度的探測,二氧化碳氣體敏感元件測試濃度范圍：0 -2000ppm。
若有水進入設備，請立即停止使用。設備進水導致設備損壞的情況不在免費質保范圍。
1． 接線
直接使用設備自帶的一進一出兩根引線，左右兩側都為RS485引線，可根據顏色提示進行接線。
|
線芯顏色 |
標號 |
說明 |
|
紅色 |
V+ |
電源正，電壓范圍：DC6-24V |
|
綠色 |
V- |
電源負極 |
|
黃色 |
A+ |
RS485 A+ |
|
蘭色 |
B- |
RS485 B- |
2． 設備地址設置
通過軟件設置，參見通訊協議部分。
SM5870B通過RS485總線的組網方式，可以將通訊距離延長到最長1200米，可以有效解決最簡連接的距離過短問題。
下圖是基于SM5870B傳感器典型CO2含量值監測與控制的RS485組網結構圖，每個SM5870B傳感器都有一個節點編號，一個小系統，可以放置1-15個SM5870B傳感器傳感器。 因每個SM5870B傳感器采用寬電源供電，所以整個系統都可以采用總線供電的方案。
RS485組網方案
單位: mm

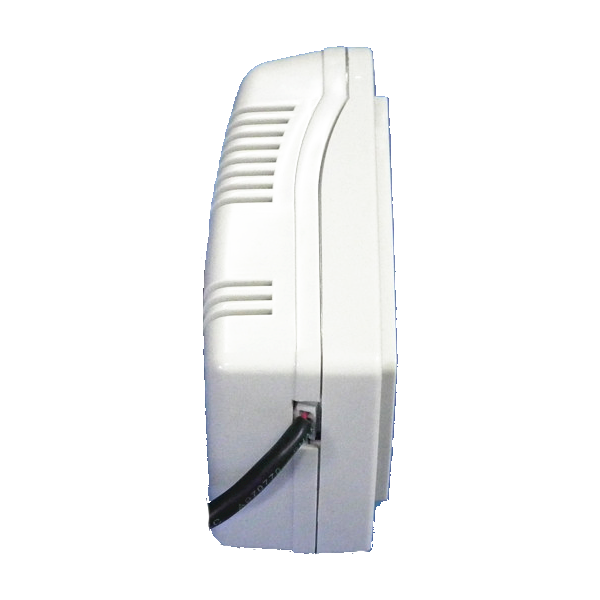

產品側面

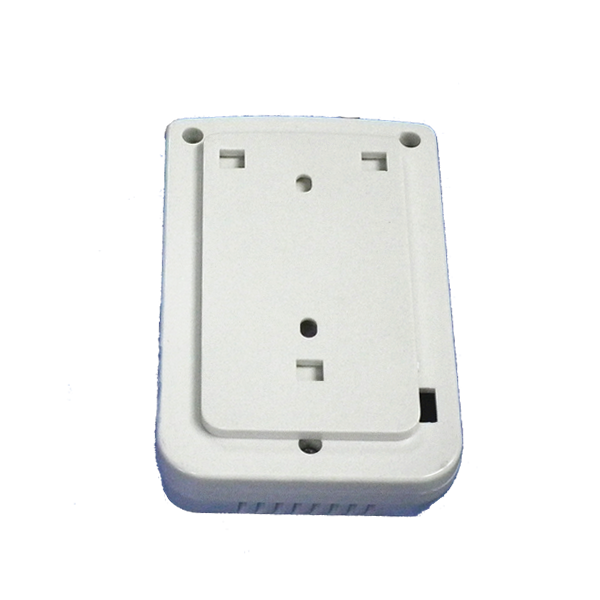

產品背面

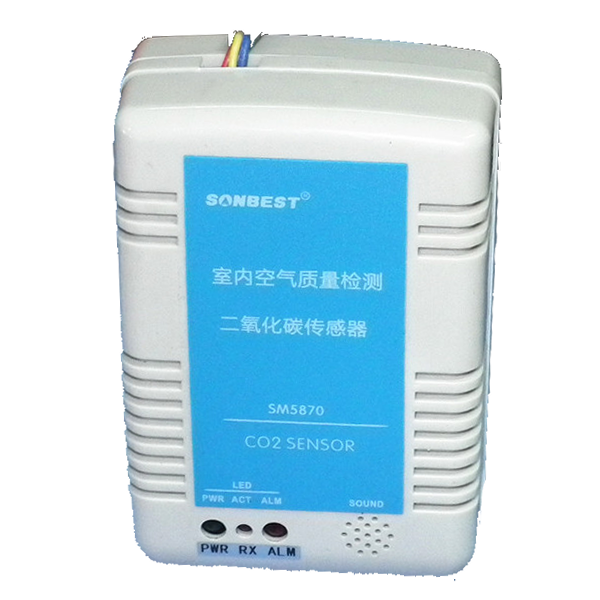

實拍照片

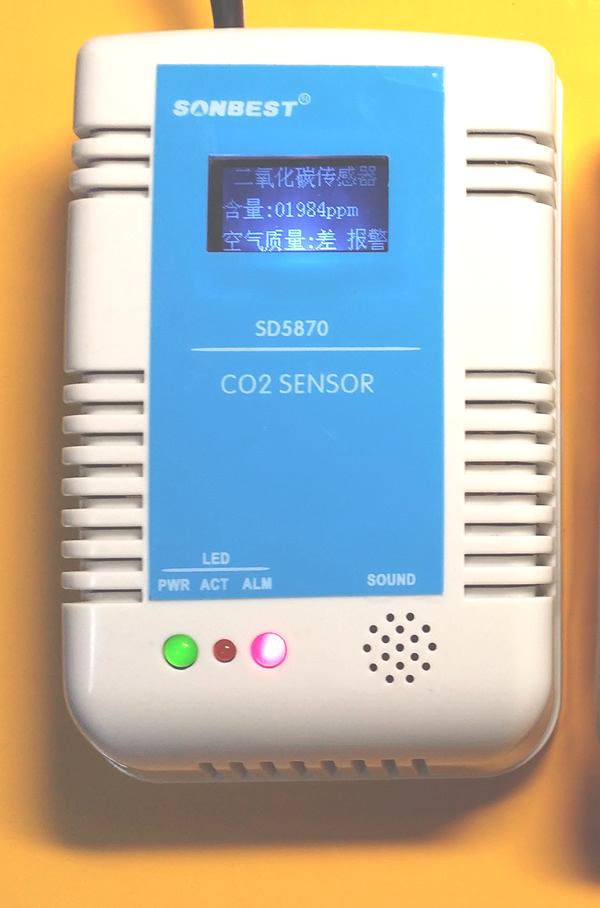

相同外形帶顯示的室內空氣質量CO2傳感器 SD5870
