檔案館恒溫恒濕溫濕度自動化控制系統

檔案庫房安全管理系統

1、智能溫濕度監測是檔案管理發展的必然與趨勢

隨著社會不斷發展與進步，檔案分類越來越細化，涉及的內容越來越豐富，信息量和數量越來越大。全國有數以萬計的大大小的檔案館，其中有許多非常重要的機要檔案，其歷史和社會價值非常高，如何做到檔案資料的長期完好保存已成為檔案管理部分不得不認真對且要妥善解決的問題。現在大多數檔案館的溫濕度監測還處于人工記錄數據和人工調控溫濕度的階段，有一部分檔案館已完成由人工到自動化、智能化的升級改造。可以預見在接下來的3-5年里，將有更多的檔案館進行智能化升級，同時新建檔案館將直接將溫濕度監測設計為自動化與智能化，這是檔案管理發展的必然趨勢。

2、智能溫濕度監測系統設計法律法規依據

檔案庫房溫濕度監測的目的是實時監測檔案館內的溫濕度情況，以確保檔案庫房內保持科學合理的溫濕度范圍，以有利于檔案資料的長期、完好保存，以發揮檔案資料的最大作用。

根據要相關要求，特、甲級檔案館宜采用全空調或局部空調，乙級檔案館采用局部空調。

檔案庫房溫濕度一般要達到如下要求：

在選定溫度、濕度后，每晝夜波動幅度溫度≦±2℃，濕度≦±5%RH。

下表是檔案庫房溫濕度要求列表：

此外還要根據不同地理位置和氣候特點及區域的經濟發展狀況，綜合多方面因素，來設計溫濕度監測方案。

根據相關數據，多數蛀蟲和霉菌的生存溫度在10℃以上，低于這個溫度，害蟲即喪失活動能力和停止繁殖，而濕度在65%RH以下，多數霉菌就不能正常發育。因此將溫度控制在18℃，濕度應控制在50%RH-65%RH之間，這樣可以抑制害蟲、霉菌的生長繁殖，有利于書畫紙張的保養。倘若將相對濕度較長時間在45%RH以下，紙張又會因干燥而脆裂，造成物理性朽壞。所以，保持相對濕度50%～65%RH以及10～18℃的溫濕度環境，是對書畫保存的一個嚴格要求。

3、系統設計原則

1、避免重復投資，降低成本；

2、系統技術成熟，性能先進，符合檔案安全保護的管理科學、安全有效的原則；

3、采用環保材料，充分利用新技術，符合適度超前又節約投資的原則；

4、設計布局合理，充分利用邊角空間，節約庫房使用面積。

5、結合本地實際科學謀劃好檔案館建筑設計，提高檔案館建筑的適用和文化性，突出地方特色，確保檔案館建成好符合相關標準、規范和“五位一體”功能需要，滿足當前和今后發展的需要。

3、監測系統中關于溫濕度監測點數

關于對于檔案庫房多大面積設計一個溫濕度監測點的問題，我們建議從以下幾方面考慮

（1）      按檔案房建筑設計的布局考慮。

對于流通性好溫濕度較為一致的大面積的檔案房，可以結合具體情況以50-100平米設計一個監測點。

對于面積不大但作獨立使用的單元間，原則上需要設計一個監測點。

（2）      按監測區域重要性的不同，監測面積也會不同。

一般監測場所，按30-50平米設定一個監測點，對于重點監測和監測場局部溫濕度變化較大的地方，監測密度要適當加大，以保證所獲取的數據能反映出此區真實的溫濕度狀況。

（3）  按當地經濟發達程度和系統建設投入預算來綜合考慮單個溫濕度監點所覆蓋的監測面積。

眾所知周，固定面積的監測場所，監測點越多，越能真實的反映此區域的溫濕度狀況，但這是以增加投入為代價的，所以檔案管理部門也要充分考慮自身經濟情況，綜合自身經濟投入的多少來確定如何設計監測點數與監測面積。

（4）   總之，檔案管理部門應從多方面綜合考慮，結合自身實際情況，客觀、科學、合理地確定監測點數與監測面積。

4、智能溫濕度監測系統設計需要注意的事項

  一套讓用戶滿意的溫濕度監測系統，需要設計單位要能從全局出發，充分考慮各方面的綜合因素，以科學、嚴謹、細致的調研，運用當前流行的軟硬件產品，配合豐富的檔案溫濕度監測經驗，并結合用戶單位的實際情況（如傾聽用戶的真實需求、現場實際建筑布局、樓層面積、所存放檔案的類型、用戶所處地理位置、當地氣候特點等），用心設計出一套功能豐富、性能穩定、簡便易用、符合用戶設想要求的經濟實用的理想溫濕度監測方案。

5、檔案庫房綜合監控系統功能介紹

（1）  溫濕度自動調控系統

溫濕自動調控系統主要由溫濕度主控微機、lcq綜合智能控制器、溫濕度傳感器和空調、除濕機、加濕機等外圍設備組成。

lcq綜合控制器負責實時采集各庫房內的溫度、濕度數據，將數據上傳到控制微機，并接收控制微機下達的各種控制指令，自動打開或關閉空調、除濕機、加濕機等外圍設備，實現對各庫房內的溫度、濕度自動調控。

溫濕度主控微機負責收集各庫房溫濕度數據，并對數據進行綜合分析，下達各種控制指令到各控制器；主控微機實時顯示、存儲各庫房溫濕度數據，還可進行數據統計、打印報表等功能；統計報表主要包括生成庫房的日報表、月報表、日曲線、月曲線等。

（2）  自動防盜報警系統

自動防盜報警系統主要由防盜報警主控微機（上位機）、防盜報警控制器、防盜探測器、電話語音模塊、聲光報警器五部分組成。

在庫房的門、窗、走廊等入口處，安裝防盜探測器，綜合智能控制器內的防盜報警管理模塊負責對現場防盜探測器報警信號進行數據采集，并將報警信號通過數據總線上傳到防盜報警主控微機，經防盜報警主控微機數據綜合分析處理，判斷是否報警；當出現警情時，驅動報警器發出聲、光報警，并采用語音方式電話通知相關人員。

防盜報警軟件具有電子地圖功能，顯示庫房平面結構圖，出現警情時，對應庫房的人頭閃爍，可方便查找報警地點，快速響應報警事件。

（3）      自動防火報警系統

防火報警系統由防火報警主機、煙感探測器、溫度探測器、手動報警器、聲光報警器、電話語音報警模塊組成。

在庫房內安裝不同數量的煙感探測器及溫度探測器，在走廊、樓梯出口等關鍵部位安裝手動及聲光報警器，當出現警情時，防火報警主機觸發聲光報警,并通過拔號電話拔號模塊拔通相關人員電話，以語音形式報出報警類型。

（4）檔案自動滅火管理

自動滅火采用新型超細干粉滅火裝置

目前常用的新型超細干粉、七氟丙烷、二氧化碳及細水霧等幾種滅火方式，綜合考慮綜合滅火效率、毒性、儲存安裝方式及場所要求、造價成本、使用周期成本等指標，經過全方面對比，結合檔案滅火要求的特殊性，采用全淹沒式新型超細干粉滅火裝置是檔案庫房滅火首選。
此滅火裝置，2005年5月被列為國家重點火炬計劃項目，屬國家檔案局首推檔案庫房滅火產品。

（5）     視頻監控系統

視頻監控系統采用成熟的數字硬盤錄像技術，在庫房安裝紅外攝像機，實現對庫房24小時不間斷圖像監控，并可以回放查詢錄像記錄。

（6）      通風換氣系統

檔案庫房自動通風換氣功能，綜合智能控制器通過通風控制模塊，連接通風換氣設備實現開啟或關閉，達到自動通風換氣目的。可以設定時間，系統自動打開或關閉設備，無需人員管理。

結合室外氣象站對檔案庫房外的氣象信息檢測，為檔案庫房通風換氣、溫濕度控制提供參考依據。

（7）  漏水檢測功能

暖氣、自來水等水管爆裂、雨季窗體漏水、空調漏水等情況，會對檔案產生嚴重的損壞，因此在檔案庫房的相應位置安裝漏水傳感器，實時監測漏水情況的發生，當出現漏水時立即報警，并通知相關人員采取必要措施。

（8）     燈光照明管理

燈光照明檢測功能是為了解決檔案庫房人走燈滅的問題，減少燈光對檔案卷宗的照射，在庫房安裝燈光照明檢測模塊，在控制室，通過微機可方便觀察庫房燈光開、關情況。

（9）  自動消毒滅菌系統

檔案卷宗表面附帶著霉菌、各種具有傳染性的病毒，以及庫房空氣中充溢著各種有毒氣體，消毒滅菌設備可有效快速殺滅各種病毒、細菌，同時低濃度的活氧對空氣具有凈化作用。

綜合智能控制器連接消毒滅菌設備，通過主控室微機設定時間表實現定時開關消毒滅菌設備，無需人工管理。

（10）    智能卡門禁管理

門禁管理系統，針對珍貴的、文物級的特藏檔案庫房，在庫房大門安裝電控門鎖，工作人員進入庫房,首先刷卡，然后輸入密碼，經主控微機校驗后，方可進入庫房。系統同時自動記錄工作人員出入信息，為以后出現丟失，可以追溯查詢。

（11）    室外小型氣象站

室外氣象站主要實現對檔案庫房外的氣象信息檢測，為檔案庫房通風換氣、溫濕度控制提供參考依據。

（12）    內部呼叫對講功能

檔案館庫內部呼叫對講，公共廣播、背景音樂、緊急情況應急指揮調度。

  （13）DID液晶拼接管理

DID液晶拼接可以將多臺液晶屏進行拼接，組成一塊面積更大的顯示屏，方便進行監測界面的顯示與監測。拼接顯示系統由三大部分組成，即拼接顯示墻、多屏拼接處理器和信號源。根據現場需要，提供控制屏顯示軟件，實現各種功能顯示。

  （14）中央控制臺防雷及UPS電源管理

根據系統要求配置，配套豪華鋼木結構中央控制臺（多聯），配備相應微機、鼠標；同時配置專業電源插座。

系統運行主機采用性能優異的工業控制計算機（IPC）。

控制室防雷采用三級防雷裝置，避免了感應雷對整個管理系統的破壞，保障整套系統不間斷穩定工作。

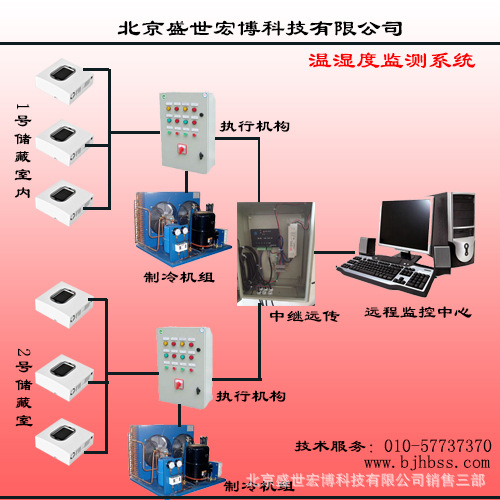

溫濕度自動控制方案結構示意圖如下：

視頻監測方面，采用數字硬盤錄像技術，在庫房重要位置安裝頭，可選用通用型攝像頭，也可選用變倍、調焦的球機，以滿足更高性能監控要求（建議選用在庫房重要位置安裝紅外攝像機）。通過視頻監控軟件，可全方位24小時監測庫房各個角落的狀態，支持按事件/按時間等條件查詢記錄。

 6、檔案庫房基本情況列表

為了更好為用戶設計、提供合理、科學的監測方案，需要用戶提供有供檔案庫房的有關資料，列表如下：

1）該項目檔案庫房功能列表：
