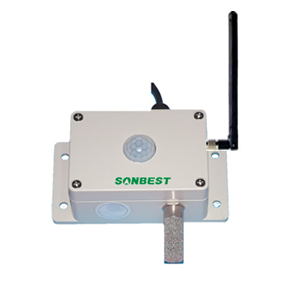

SZ3390 ZIGBEE無線二氧化碳、光照度、溫度、濕度一體傳感器為ZIGBEE無線總線式傳感器,是針對農業生產過程中環境監測而設計的專用傳感器,內置核心傳感器全部為進口器件。儀器能夠連續監測二氧化碳氣體濃度、光照度及環境溫濕度等4種環境參數,每個參數值都轉換成MODBUS-RTU標準ZIGBEE無線電信號傳輸給關聯設備,本傳感器內置了報警接口,可選配超限聲光報警設備。
1、二氧化碳傳感器采用韓國進口非色散紅外氣體檢測技術檢測二氧化碳氣體濃度,具有測量精度高、調校周期長、 重復性好、測量范圍寬、使用壽命長、不受其它背景氣體(CH4、H2S、SO2、N2、O2 等)影響等優點。
2、傳感器在設計上采用高性能單片微機和高集成數字化電路,結構簡單、性能可靠、調試、維護方便。
3、傳感器除具有超限報警輸出功能(需選配)。
5、傳感器整機采用低功耗設計,帶載距離長。
6、傳感器的外殼采用了高強度結構設計,抗沖擊能力強。
使用注意:
1.設備所內置CO2傳感器屬于非色散紅外二氧化碳傳感器,需要充分的通電加熱后才能達到良好的使用狀態,我們建議你至少預熱5分鐘,甚至達到1-3小時預熱。
2.本產品用于大棚、環境、空氣質量控制的二氧化碳探測裝置。適宜于二氧化碳濃度的探測,二氧化碳氣體敏感元件測試濃度范圍:0 -5000ppm。
參數 |
技術指標 |
二氧化碳測量范圍 |
0-5000ppm |
二氧化碳最大允許誤差 |
±300ppm; |
二氧化碳重復測試 |
±200ppm; |
溫度測量范圍 |
-40℃~+123.8℃ |
溫度標稱測溫精度 |
±0.5℃ |
濕度測量范圍 |
0~100RH |
濕度測量精度 |
±4.5%RH @25℃ |
光照度測量范圍 |
0-65535lux |
光照度最大允許誤差 |
±7%; |
光照度重復測試 |
±5%; |
光照度溫度特性 |
±0.5%/℃ |
波特率 |
9600 |
通訊端口 |
Zigbee無線 |
無線頻率 |
2.4G ISM全球免費頻段(ZigBee) |
網絡類型 |
星型網 |
網絡容量 |
65535個網絡節點 |
供電電源 |
總線供電,DC12V-24V1A |
耗電 |
4W |
運行溫度 |
-30 -85℃ |
工作濕度環境: |
0~95%RH |
外形尺寸 |
125×80×60mm3 |
電源ZIGBEE無線通訊接口
設備出廠前自帶了1米引線,每根線芯的顏色已按下表進行了規定,請嚴格按照要求進行接線,否則會燒毀設備。
線芯顏色 |
標號 |
說明 |
紅色 |
VCC |
電源正極,電壓范圍:DC12-24V |
綠色 |
GND |
電源負極 |
黃色 |
A+ |
ZIGBEE A+ |
蘭色 |
B- |
ZIGBEE B- |
