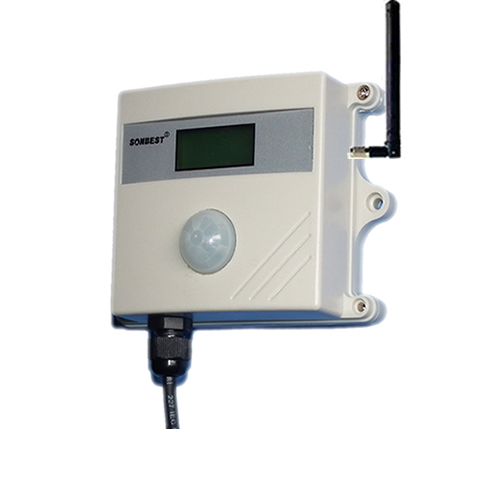

SZ2161寬量程光照度傳感器為ZIGBEE無線式光照度傳感器，標準MODBUS-RTU協議，可實現多點同時監測，組網并遠傳。適用于各種場所,尤其適用于農業大棚、城市照明等場所。

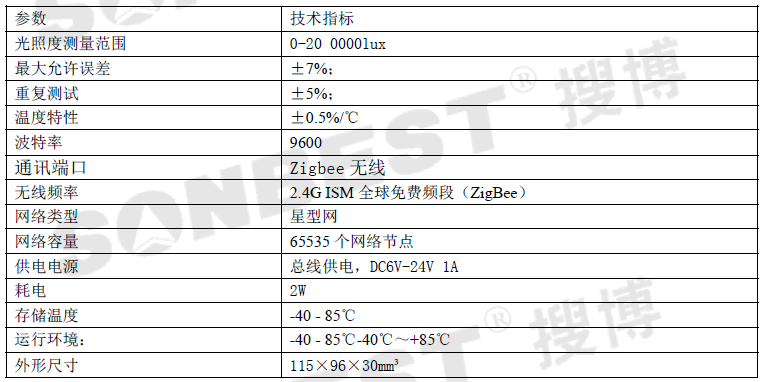

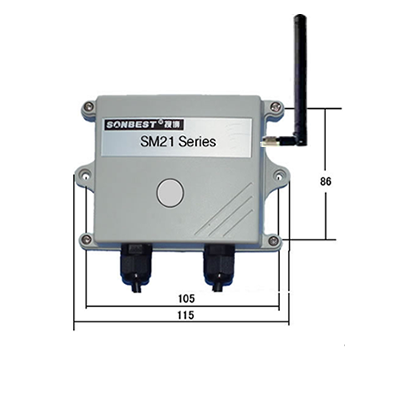

為便于工程組網及工業應用，本模塊采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。
光照度可用照度計直接測量。光照度的單位是勒克斯，是英文lux的音譯，也可寫為lx。被光均勻照射的物體，在1平方米面積上得到的光通量是1流明時，它的照度是1勒克斯。有時為了充分利用光源，常在光源上附加一個反射裝置，使得某些方向能夠得到比較多的光通量，以增加這一被照面上的照度。例如汽車前燈、手電筒、攝影燈等。
以下是各種環境照度值：?jiǎn)挝?span>lux
。黑夜：0.001—0.02；月夜：0.02—0.3；陰天室內：5—50；陰天室外：50—500；晴天室內：100—1000；夏季中午太陽光下的照度：約為10*6次方；閱讀書刊時所需的照度：50—60；家用攝像機標準照度：1400。
Zigbee是基于IEEE802.15.4標準的低功耗個域網協議。根據這個協議規定的技術是一種短距離、低功耗的無線通信技術。這一名稱來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”(zig)地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率、低成本。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。

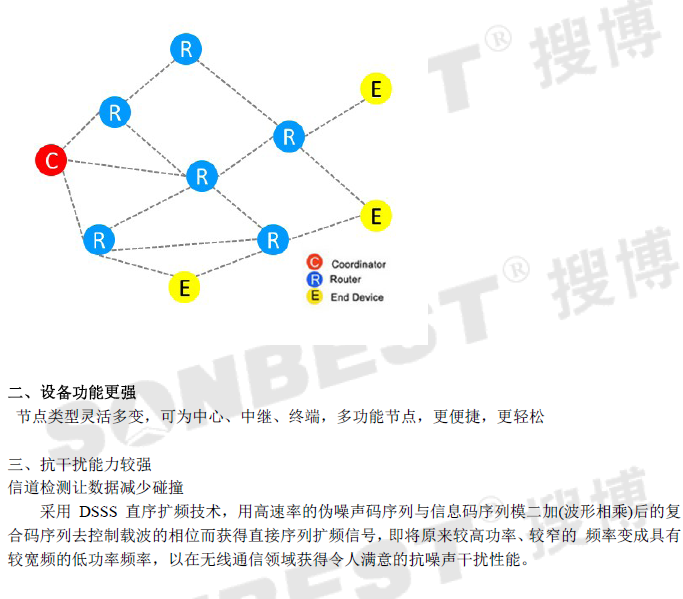

ZigBee是一種低速短距離傳輸?shù)臒o(wú)線網絡協議。ZigBee協議從下到上分別為物理層(PHY)、媒體訪問控制層(MAC)、傳輸層(TL)、網絡層(NWK)、應用層(APL)等。其中物理層和媒體訪問控制層遵循IEEE 802.15.4標準的規定。 ZigBee網絡主要特點是低功耗、低成本、低速率、支持大量節點、支持多種網絡拓?fù)洹⒌蛷?fù)雜度、快速、可靠、安全。ZigBee網絡中設備的可分為協調器(Coordinator)、匯聚節點(Router)、傳感器節點(EndDevice)等三種角色。
一、距離更遠
zigbee支持最多15級跳，點與點之間最遠2KM，可支持遠距離的超大網絡組建。

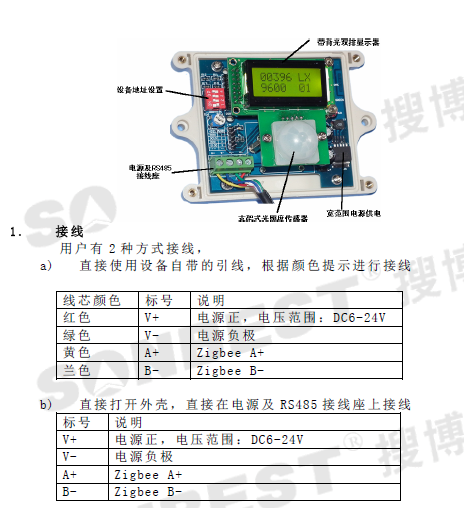

設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]
意義如下：
A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度。
E、CRC校驗：CRC16校驗，高位在前，低位在后。
1）讀取數據(功能碼為0x03 )
[設備地址][03][起始地址：2字節][數據長度：2字節][CRC16校驗]
注：光照度傳感器數據長度為4字節。
設備響應：
[設備地址][命令號][返回的字節個數][數據1][數據2][CRC16校驗]
響應數據意義如下：
A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。
B、數據1…N：各個傳感器的測量值，每個數據占用兩個字節。為整型數據，溫度及濕度真實值為讀出值除以100。
例如：查詢1號設備上光照度傳感器數據：
發送：01 03 00 00 00 02 [CRC低8位][CRC高8位]
回應: 01 03 04 00 00 0B 1D [CRC低8位][CRC高8位]
上例回復數據中：01表地址1，04表數據長度為4個字節，由于測點數據長度占4個字節，比如第1個數據為00 00 0B 1D, 折成10進制即為：2845,即實際值為2845流明。
在組態軟件中，寄存器對照表：
|
序號 |
名 稱 |
寄存器地址 |
說明 |
|
1 |
光照度寄存器（高2個字節） |
40001 |
|
|
2 |
光照度寄存器（低2字節） |
40002 |
|
2）更改設備地址（功能號：0x06輔助命令號：0x0B ）
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0B] [00 00] [目標地址:占1個字節] [CRC16]
說明：
A、目標地址：值范圍為1-35，目標地址與當前地址不能相同。
B、00 00為十六進制數，為固定值,不可更改。
比如將設備地址1，更改為2，則命令為：
01 06 B 00 0002 A2F
設備響應:02 25 01 02 90 06
設備響應格式：[設備地址][ 查詢?cè)O(shè)備地址命令號] [數據長度:1字節] [隨機字節：1字節] [CRC16]
比如：02 25 01 18 11 CD 表明更主后當前設備地址為02 。
3）查詢?cè)O(shè)備地址（功能號：0x25輔助命令號：0x02 ）
若不知道當前設備地址、且總線上只有一個設備時，可以通過此命令查詢當前設備地址。
發送命令格式：
[設備地址：0xFA][命令號:0x25][ 輔助命令號：0x02] [00 00 01] [CRC16]
說明：
A、設備地址0xFA為通用設備查詢地址。
B、00 00 01為十六進制數，為固定值,不可更改。
比如查詢當前設備地址，命令為 FA 25 02 00 00 01 99 FE
設備響應: 02 25 01 18 11 CD
設備響應格式：[設備地址][命令號] [數據長度:1字節] [隨機字節：1字節] [CRC16]
比如：02 25 01 18 11 CD 表明設備地址為02 。
