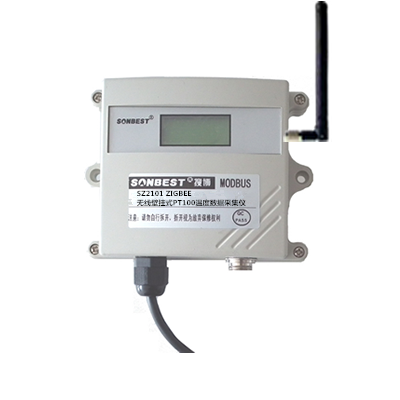

ZIGBEE無線壁掛式PT100溫度數據采集儀

SZ2101 ZIGBEE無線壁掛式PT100溫度數據采集儀,配合美國進口傳感器,實現低成本溫度狀態在線監測的實用型專業模塊，本模塊可應用于：

(1)SMT行業溫度數據監控、 (2) 電子設備廠溫度數據監控(3)、 冷藏庫溫度監測(4)、 倉庫溫度監測、 (5) 藥廠GMP監測系統、 (6)環境溫度監控(7) 、電信機房溫度監控、 (8) 其它需要監測溫度的各種場合等。

為便于工程組網及工業應用，本模塊采用工業廣泛使用的MODBUS-RTU通訊協議，可方便與PLC、組態軟件通訊聯機。用戶根據通訊協議可與任何串口通訊軟件實現設備數據查詢和設置。

本設備可以用以檢測PT100傳感器或溫度采集與顯示。

1  提供二次開發通訊協議
2  每臺儀器有唯一的地址編號，可通過拔碼開關設置

3        基于工業通用的MODBUS-RTU協議，可接入PLC或組態軟件

4  數據讀寫方便，一個命令可以讀出所有測量數據

5  可與各種PT100傳感器直接連接

6  贈送二次開發測試軟件

7  雙排顯示，溫度與PT100電阻值同時顯示。

8  無線頻率：2.4G ISM全球免費頻段（ZigBee）

9  星型網絡結構，可接入65535個網絡節點

10 抗干擾能力較強

11 信道檢測讓數據減少碰撞

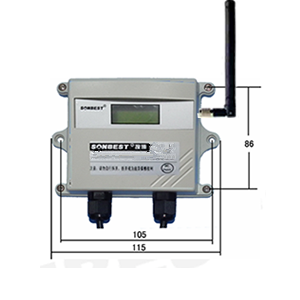

                                      SD2101B顯示窗口

 1. 顯示說明

    儀器顯示器共有兩排，上排顯示測量的溫度，下排顯示PT100的電阻值。

    當未接傳感器或斷線時，上下兩排都顯示888.8,當溫度低于量程最小值時，會顯示都顯示0。

2.       Zigbee無線通訊接口

Zigbee無線接口位于SZ2101模塊的左邊，為四芯接插件，其引腳定義如表所示：

傳感器接口：
  設備支持PT100兩線制或三線制溫度傳感器，外接傳感器接口引腳定義如下:

                             PT100傳感器接線示意圖
                       接線座上標識`別A1,B1,C1，若二線制時，需短接C1,B1。

Zigbee是基于IEEE802.15.4標準的低功耗個域網協議。根據這個協議規定的技術是一種短距離、低功耗的無線通信技術。這一名稱來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”(zig)地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率、低成本。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。

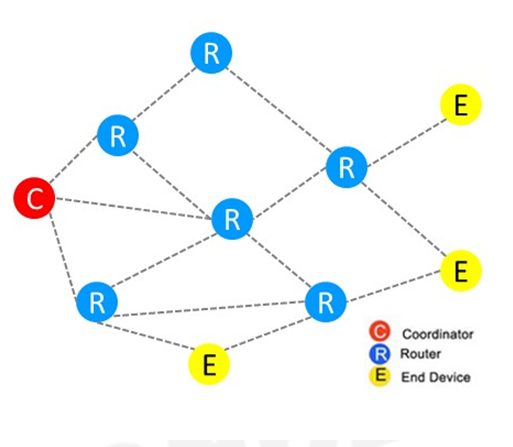

ZigBee是一種低速短距離傳輸?shù)臒o線網絡協議。ZigBee協議從下到上分別為物理層(PHY)、媒體訪問控制層(MAC)、傳輸層(TL)、網絡層(NWK)、應用層(APL)等。其中物理層和媒體訪問控制層遵循IEEE 802.15.4標準的規定。 ZigBee網絡主要特點是低功耗、低成本、低速率、支持大量節點、支持多種網絡拓撲、低復雜度、快速、可靠、安全。ZigBee網絡中設備的可分為協調器(Coordinator)、匯聚節點(Router)、傳感器節點(EndDevice)等三種角色。

一、距離更遠

zigbee支持最多15級跳，點與點之間最遠2KM，可支持遠距離的超大網絡組建。

二、設備功能更強

節點類型靈活多變，可為中心、中繼、終端，多功能節點，更便捷，更輕松

三、抗干擾能力較強

信道檢測讓數據減少碰撞

　　采用DSSS直序擴頻技術，用高速率的偽噪聲碼序列與信息碼序列模二加(波形相乘)后的復合碼序列去控制載波的相位而獲得直接序列擴頻信號，即將原來較高功率、較窄的 頻率變成具有較寬頻的低功率頻率，以在無線通信領域獲得令人滿意的抗噪聲干擾性能。

設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。

基本命令格式：

[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]

意義如下：

A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。

B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。

C、起始地址：查詢或操作寄存器起始地址。

D、數據長度：讀取的長度，比如讀取10個傳感器的溫度，此值為0x000A。

E、CRC校驗：CRC16校驗，高位在前，低位在后。

1）讀取數據(功能碼為0x03 )

[設備地址][03][起始地址：2字節][數據長度：2字節][CRC16校驗]

設備響應：

[設備地址][命令號][返回的字節個數][數據1][數據2]...[數據n][CRC16校驗]

響應數據意義如下：

A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。

B、數據1…N：各個傳感器的測量值，每個數據占用兩個字節。為整型數據，真實值為此值除以100。

例如：查詢1號設備上2個寄存器數據：

發送：01 03 00 00 0002 C4 0B

回應: 01 03 04 00 FF 04 4B88 F4

上例回復數據中：01表地址1，04表數據長度為4個字節，由于測點數據長度占兩個字節，比如第一個數據為00 FF, 折成10進制即為：2550,因模塊分辨率為0.01,該值需除以100,即實際溫度值為25.50，同理：04 4B為第2路值，十進制數據為：10990，電阻值為109.90.
