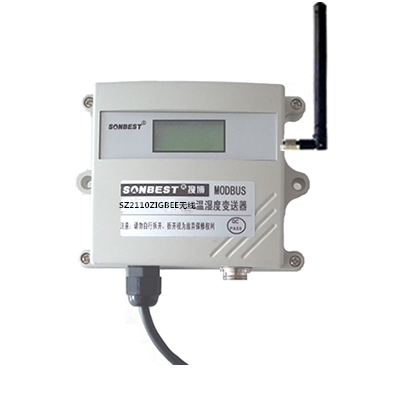

SZ2110溫濕度配合美國瑞士專用溫濕度傳感器及ZIGBEE無線技術,基于工業用MODBUS-RTU協議，實現低成本溫濕度狀態在線監測的實用型一體化傳感器。本產品可應(1)SMT行業溫濕度數據監控 (2) 電子設備廠溫濕度數據監控(3) 冷藏庫溫濕度監測(4) 倉庫溫濕度監測 (5)藥廠GMP監測系統(6) 環境溫濕度監控(7) 電信機房溫濕監控 (8) 其它需要監測溫濕度的各種場合等。
為便于工程組網及工業應用，本模塊采用工業廣泛使用的MODBUS-RTU通訊協議，支持二次開發。用戶只需根據我們的通訊協議即可使用任何串口通訊軟件實現模塊數據的查詢和設置。
Zigbee是基于IEEE802.15.4標準的低功耗個域網協議。根據這個協議規定的技術是一種短距離、低功耗的無線通信技術。這一名稱來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”(zig)地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率、低成本。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。

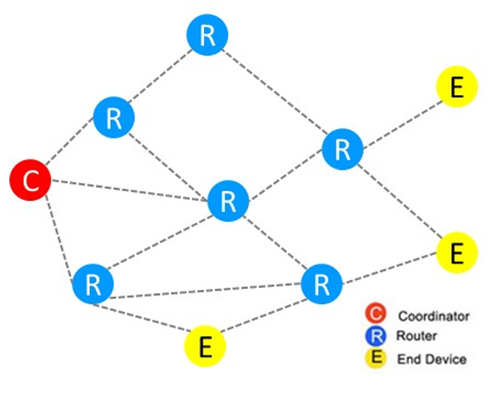

ZigBee是一種低速短距離傳輸?shù)臒o線網絡協議。ZigBee協議從下到上分別為物理層(PHY)、媒體訪問控制層(MAC)、傳輸層(TL)、網絡層(NWK)、應用層(APL)等。其中物理層和媒體訪問控制層遵循IEEE 802.15.4標準的規定。 ZigBee網絡主要特點是低功耗、低成本、低速率、支持大量節點、支持多種網絡拓?fù)洹⒌蛷?fù)雜度、快速、可靠、安全。ZigBee網絡中設備的可分為協調器(Coordinator)、匯聚節點(Router)、傳感器節點(EndDevice)等三種角色。
一、距離更遠
zigbee支持最多15級跳，點與點之間最遠2KM，可支持遠距離的超大網絡組建。
二、設備功能更強
節點類型靈活多變，可為中心、中繼、終端，多功能節點，更便捷，更輕松
三、抗干擾能力較強
信道檢測讓數據減少碰撞
采用DSSS直序擴頻技術，用高速率的偽噪聲碼序列與信息碼序列模二加(波形相乘)后的復合碼序列去控制載波的相位而獲得直接序列擴頻信號，即將原來較高功率、較窄的 頻率變成具有較寬頻的低功率頻率，以在無線通信領域獲得令人滿意的抗噪聲干擾性能。
|
參數 |
技術指標 |
|
顯示測溫范圍 |
-30℃~+85℃ |
|
傳感器標稱測溫精度 |
±0.5℃(因傳感器而不同) |
|
顯示測濕范圍 |
0~100RH |
|
傳感器測濕精度 |
(因傳感器而不同) □±4.5%RH □±3%RH □±2%RH □1.8% RH |
|
波特率 |
9600 （可訂制其它波特率） |
|
通訊端口 |
Zigbee無線 |
|
無線頻率 |
2.4G ISM全球免費頻段（ZigBee） |
|
網絡類型 |
星型網 |
|
網絡容量 |
65535個網絡節點 |
|
供電電源 |
總線供電，DC6V-24V1A |
|
耗電 |
2W |
|
存儲溫度 |
-40 -85℃ |
|
運行環境： |
-40 -85℃-40℃～+85℃ |
|

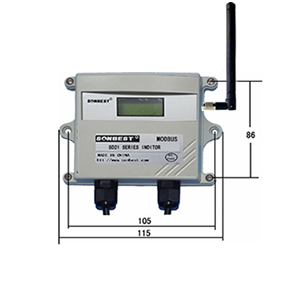

外形尺寸 |
115×96×30mm3 |
設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗]
意義如下：
A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度。
E、CRC校驗：CRC16校驗，高位在前，低位在后。
1）讀取數據(功能碼為0x03 )
[設備地址][03][起始地址：2字節][數據長度：2字節][CRC16校驗]
注：數據長度為2字節，SM1810溫濕度傳感器值固定為0x00 02
設備響應：
[設備地址][命令號][返回的字節個數][數據1][數據2][CRC16校驗]
響應數據意義如下：
A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。
B、數據1…N：各個傳感器的測量值，每個數據占用兩個字節。為整型數據，真實值為此值除以100。
例如：查詢1號設備上溫濕度傳感器數據：
發送：01 03 00 00 0002 C4 0B
回應: 01 03 04 0B 1D 15 68 676F
上例回復數據中：01表地址1，04表數據長度為4個字節，由于測點數據長度占兩個字節，比如第一個數據為0B 1D, 折成10進制即為：2845,因模塊分辨率為0.01,該值需除以100,即實際值為28.45度，同理：15 68為第2路值，十進制數據為：5480，濕度值為54.80%RH.
