電動襯膠蝶閥

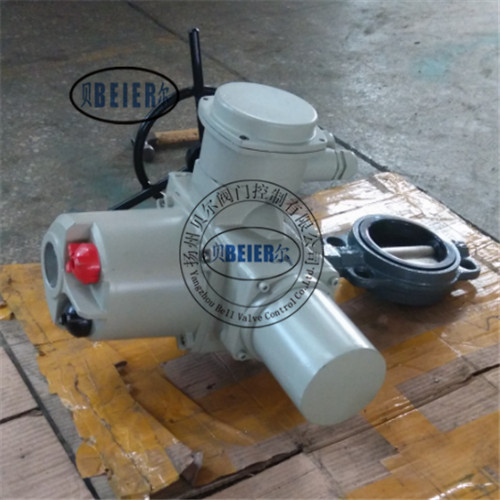

一、電動襯膠蝶閥D971J-10C DN450產品圖片：
|
|
|
二、電動襯膠蝶閥D971J-10C DN450產品介紹：
電動襯膠蝶閥的蝶板安裝于管道的直徑方向。在電動襯膠蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。電動襯膠蝶閥在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
三、電動襯膠蝶閥D971J-10C DN450結構特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
四、標準規范：
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
五、電動襯膠蝶閥D971J-10C DN450檢測試驗：
襯里層：電火花檢測
試驗與檢驗按GB/T 13927標準
公稱壓力：PN
閥體：PN×1.5
密封：PN×1.1
六、電動襯膠蝶閥D971J-10C DN450主要性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
|||
|
公稱壓力 |
PN |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
|||
七、電動襯膠蝶閥D971J-10C DN450零件材料與工況：
閥 體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶 板：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 完全包覆橡膠或氟塑料
閥 桿：碳鋼鍍鎳磷、不銹鋼蝸輪裝置:組合件
