DQW整體型閥門電動裝置

       揚州貝爾閥門控制有限公司專業生產西門子電動執行器，羅托克電動執行器，德國PS電動執行器，精小型電動執行器，LQ系列電動執行器，DKZ直行程電動執行器，DKJ角行程電動執行器，DQW部分回轉電動執行器，DZW多回轉電動執行器，3810系列電子式電動執行器，電動閥門控制器，電動閘閥，電動截止閥，電動蝶閥，電動球閥，電動調節閥，止回閥，電磁閥，切斷閥，放料閥，廣泛應用于電力、鋼廠、石油、冶金、化工、樓宇和給排水等自動化行業工程。

一、DQW整體型閥門電動裝置產品介紹

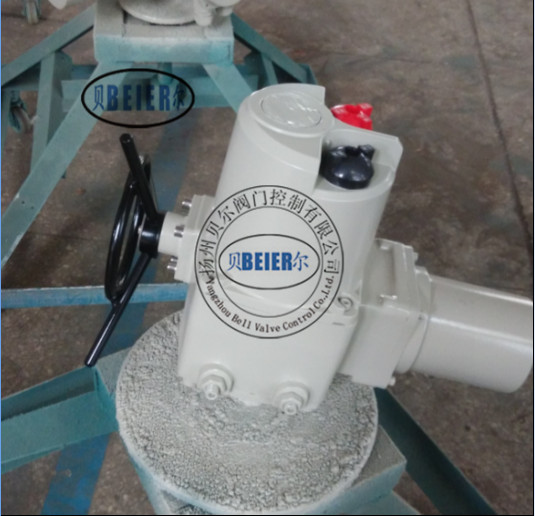

      DQW整體型閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，DQW整體型閥門電動裝置適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。DQW整體型閥門電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

二、DQW整體型閥門電動裝置結構說明

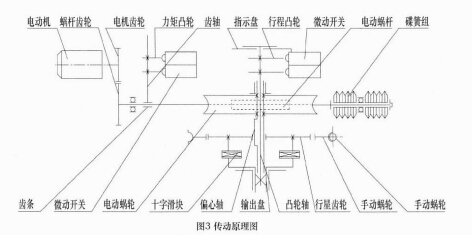

      DQW整體型閥門電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。傳動原理如圖。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

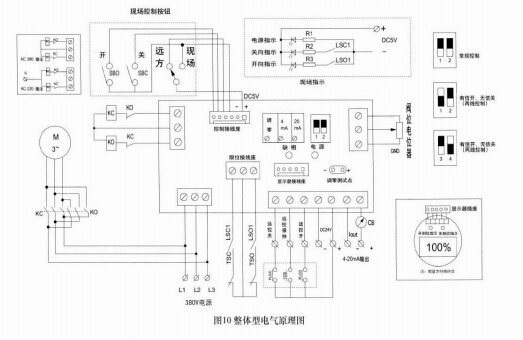

三、DQW整體型閥門電動裝置電氣原理圖

四、DQW整體型閥門電動裝置安裝、拆卸及注意事項

1、DQW整體型閥門電動裝置的安裝形式無原則要求，但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑、調試、維護和手動操作；

2、安裝時應保證維修檢查人員拆卸各部件所需的空間；

3、與閥門連接的螺栓不得低于8.8級；

4、當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行；

5、安裝、拆卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；

6、視窗不得與硬物碰撞；

7、本電動裝置為短時工作制，持續工作時間不得超過銘牌標定時間；

8、不閥門不經常使用時，應定期檢查保養并操作運行，建議每6.2  接線月至少一次，運行時間不超過10分鐘。

    貝爾鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
