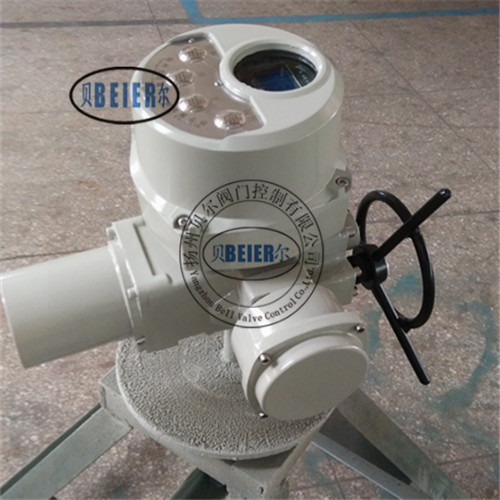

一、DQW30智能一體化閥門電動裝置外形和外形尺寸

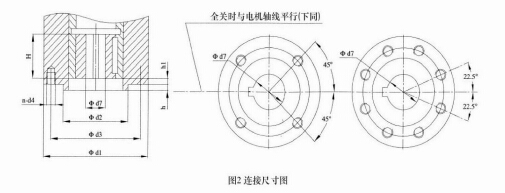

二、DQW30智能一體化閥門電動裝置連接尺寸圖
圖2 連接尺寸圖
表4
|
法蘭號 |
電裝型號 |
d1 |
d2 (f8) |
d3 |
n-d4 |
d7 |
H |
h |
h1 |
|
|
預留 |
最大 |
|||||||||
|
F05 |
Q10 |
65 |
35 |
50 |
4-M6 |
10 |
22 |
40 |
3 |
3 |
|
F07 |
Q20 |
90 |
55 |
70 |
4-M8 |
15 |
28 |
45 |
3 |
3 |
|
Q30 |
||||||||||
|
F10 |
Q30 |
125 |
70 |
102 |
4-M10 |
15 |
42 |
45 |
3 |
3 |
|
Q60 |
65 |
|||||||||
|
F12 |
Q90 |
150 |
85 |
125 |
4-M12 |
20 |
50 |
65 |
3 |
3 |
|
F14 |
Q120 |
175 |
100 |
140 |
4-M16 |
20 |
50 |
65 |
3 |
3 |
|
Q200 |
60 |
80 |
2 |
|||||||
|
Q250 |
||||||||||
|
F16 |
Q300 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
80 |
3 |
2 |
|
Q400 |
||||||||||
|
Q500 |
||||||||||
|
F25 |
Q500 |
300 |
200 |
254 |
8-M16 |
20 |
60 |
100 |
3 |
2 |
三、DQW30智能一體化閥門電動裝置結構
Q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。
注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
電動機：戶外型采用YDFf型，隔爆型采用YBDFf型閥門專用異步電動機。

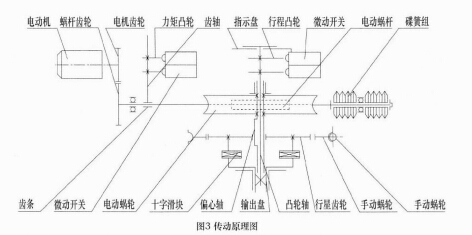

減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。

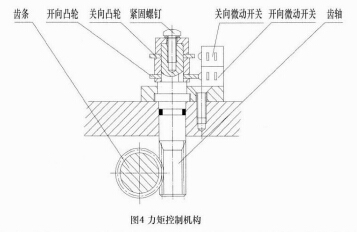

力矩控制機構：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。
行程控制機構：凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固在凸輪軸上的凸輪使微動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。

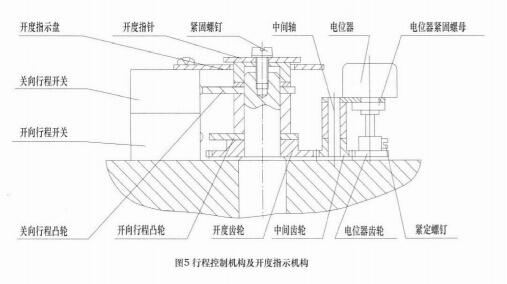

開度指示機構：開度指示盤固定于行程開關上，凸輪軸轉動使指針同時轉動，以指示閥門的開關量，同時，凸輪軸上的開度齒輪通過蹭齒輪帶動電位器齒輪，電位器軸轉動，供遠傳開度指示用。
手-電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。
注意：電動運行時請勿轉動手輪！
機械限位：當行程控制機構不起作用時，用于保護閥門不至超行程而引發事故。
