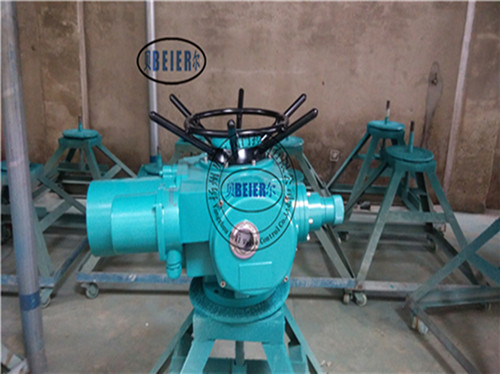

電動執行器.多回轉電動執行器.部分回轉電動執行器.開關型電動執行器.一體化電動執行器.調節型電動執行器.DZW20-36
一、DZW20-36開關型電動執行器工作環境和主要技術參數
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤95%（25℃時）。
2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。
4.1 型號規格和主要性能參數見表1
|
型號規格 |
公稱轉矩（N，m) |
公稱推力（KN） |
最大閥桿直徑 |
最大轉圈數（圈） |
手動速比 |
輸出轉速（r/min) |
電機功率（KW） |
參考重量（Kg) |
|
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1::1 |
18\24\36 |
0.25\0.37 |
45 |
|
Z15 |
150 |
18\24\36 |
0.37\0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1::1 |
18\24 |
0.37\0.55 |
55 |
|
Z30 |
300 |
18\24 |
0.55\0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
24\36 |
1.1\1.5 |
110 |
|
Z60 |
600 |
24\36 |
1.5\2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
24\36 |
2.2\3 |
139 |
|
Z120 |
1200 |
24\36 |
3\4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
18\24 |
4\5.5 |
250 |
|
Z250 |
2500 |
18\24 |
5.5\7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
|
150 |
20::1 |
18\24 |
7.5\10 |
330 |
|
Z500 |
5000 |
80 |
18\24 |
10\15 |
350 |
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)
注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10
4.2 電機技術參數見表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
電流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |

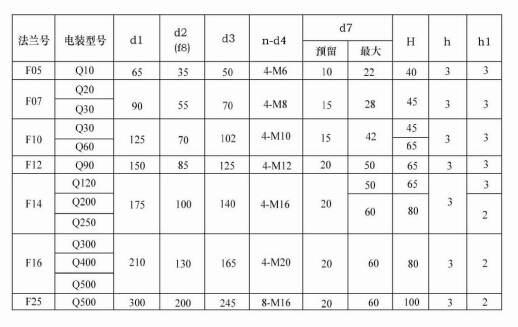

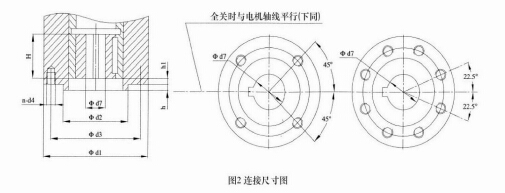

二、DZW20-36開關型電動執行器與閥門連接的結構示意圖及尺寸

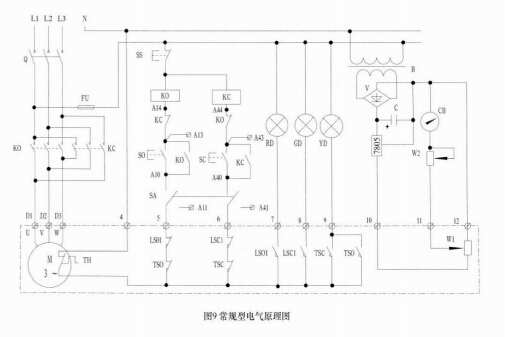

三、DZW20-36開關型電動執行器電氣控制原理圖

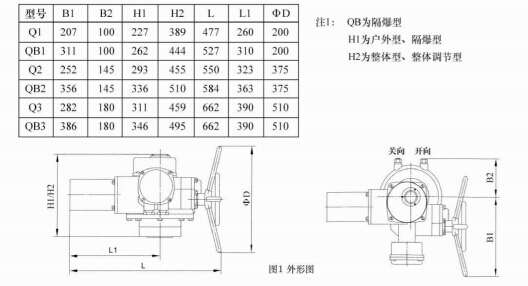

四、DZW20-36開關型電動執行器外形及連接尺寸
