一、DZW10閥門電動裝置結構

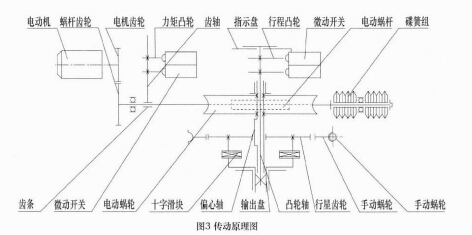

DZW10閥門電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
揚州貝爾閥門控制有限公司專業生產西門子電動執行器，羅托克電動執行器，德國PS電動執行器，精小型電動執行器，LQ系列電動執行器，DKZ直行程電動執行器，DKJ角行程電動執行器，DQW部分回轉電動執行器，DZW多回轉電動執行器，3810系列電子式電動執行器，電動閥門控制器，電動閘閥，電動截止閥，電動蝶閥，電動球閥，電動調節閥，止回閥，電磁閥，切斷閥，放料閥，廣泛應用于電力、鋼廠、石油、冶金、化工、樓宇和給排水等自動化行業工程。
二、DZW10閥門電動裝置工作環境和主要技術參數
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤95%（25℃時）。
2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。

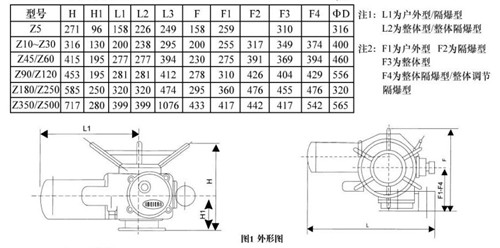

三、DZW10閥門電動裝置外形
三、及連接尺寸
