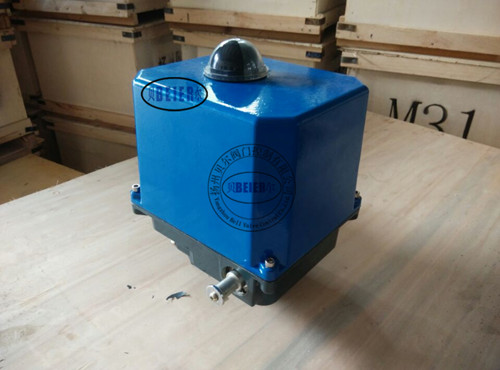

PSQ102MA電子式電動執行機構

PSQ102MA電子式電動執行機構主要特點:
1.一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。
2.功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。
3.結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝精湛。
4.傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需加油，多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性
5.PSQ系列有轉矩開關保護，可防止因閥門產生過大轉矩而損壞閥桿。
6.驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
7.可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開或全閉，12-20mA對應PSL2的全開或全閉）。
8.閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。全部電器元件均采用世界名牌產品，質量可靠。電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行性的可靠。

PSQ102MA電子式電動執行機構產品結構
    PSQ角行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機做為連接兩隔離部分的中間部件。電機轉矩通過主齒輪傳送到行星齒輪，主齒輪驅動行星齒輪帶動中空的齒輪。中空齒輪比二級齒輪少三個齒，因此可以由行星齒輪驅動，行星齒輪轉一周中空齒輪轉動三個齒，行星齒輪的外部始終嚙合一個蝸桿齒輪，運行時也不分開，這種設計使電機在故障或閥門轉矩意外增加時可直接通過手輪進行手動控制。
    執行機構有兩個螺紋止檔機構限位，也有兩限位開關來實現電限位，每個轉向的行程范圍可以通過限位開關的位置來控制，閥門開度由一個凸起的顯示器指示，獨特的轉矩開關可調整從50%-100%的最大轉矩，實現轉矩保護，以防止閥門被卡死時造成的閥桿損壞。

PSQ102MA電子式電動執行機構連接方式說明

    PSQ角行程電動執行機構的機構連接有兩種方式，閥桿連接法蘭與執行機構安裝法蘭直接連接為直連式，通過球型鉸鏈與閥門連接的方式為鉸聯式，直連式一般用于球閥、蝶閥等需要90°回轉的閥門，鉸連式一般用于風門等需要90°回轉的閥門。

    貝爾鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
