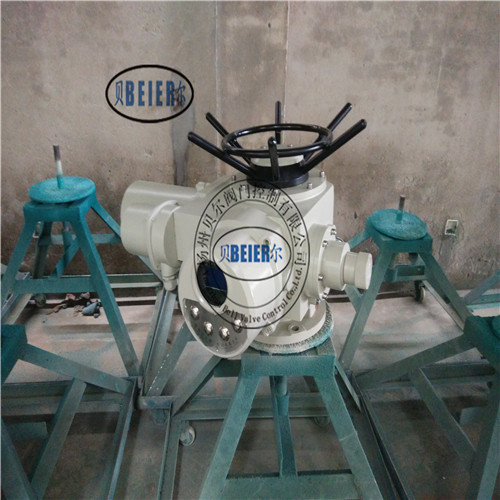

DZW60調節型閥門電動裝置

DZW60調節型閥門電動裝置結構

  DZW60調節型閥門電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

 電動機：戶外型采用YDF型，隔爆型采用YBDF型閥門專用三相異步電動機。

 減速機構：由一對直齒輪和蝸輪副兩級傳動組成。電動機的動力經減速機構傳遞給輸出軸。

 力矩控制機構：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐，曲拐直接（或通過撞塊）帶動支架產生角位移。當輸出軸上的轉矩增大到整定轉矩時，則支架產生的位移量使奧運開關動作，從而切斷電機電源，電動機停轉。以此實現對電動裝置輸出轉矩的控制，達到保護電動閥門的目的。

 DZW60調節型閥門電動裝置手-電動切換機構：

     DZW60調節型閥門電動裝置為半自動切換，手動時需扳手柄切換，手動狀態轉變為電動時則自動運行。它由手柄、切換件、直立桿、離合器、壓簧等組成。需手輪操作時，將手柄向手動方向推動，切換件使離合器抬高，并壓迫壓簧。當手柄推到一定位置時，離合器即脫離蝸輪而與手輪嚙合，同時直立桿在扭簧作用下直立于蝸輪端面，支撐住離合器不致下落，切換完成即可放開手柄，使用托辦進行操作。而需電動操作時，電動機將帶動蝸輪轉動，支承于蝸輪端面的直立桿即倒下，在壓簧作用下離合器迅速向蝸輪方向移動，并與蝸輪嚙合，同時與手輪脫開，自動實現手動到電動狀態的轉換。

注意：1.電動運行時切勿扳動切換手柄！

      2.切換時按箭頭方向推（或拉）動手柄，若推不到位時應邊轉動托辦邊推動手柄！

DZW60調節型閥門電動裝置工作環境

1 電源：常規，三相380V（50Hz）

        特殊，三相660V、415V（50Hz 、60Hz）；

              單相220V、110V（50Hz 、60Hz）

2 工作環境：

2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

2.2 相對濕度：≤95%（25℃時）。

2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

2.4 防護等級：IP55（特殊訂貨IP65、IP67）。

3 工作制：短時10分鐘（特殊訂貨30分鐘）。
