QB30開關型閥門電動裝置工作環境和主要技術參數
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
2 工作環境
2.1 環境溫度： -20~+60℃ （特殊訂貨 -40~+80℃）
2.2 相對濕度：≤95%（25℃時）
2.3 防護類型
2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
2.3.2隔爆型：有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
2.4 防護等級：IP55（特殊訂貨IP65、IP67）
2.5工作制：短時10分鐘（特殊訂貨30分鐘）
3.3 技術參數
3.3.1部分回轉電動裝置技術參數見表1
QB30開關型閥門電動裝置技術參數見表1
|
基座號 |
型號 |
輸出轉矩 N.m |
最大閥桿直徑 |
手動速比 |
輸出轉速(r/min) |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
電機功率 |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
|||
QB30開關型閥門電動裝置電機技術參數見表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
電流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3 |
3.4 |

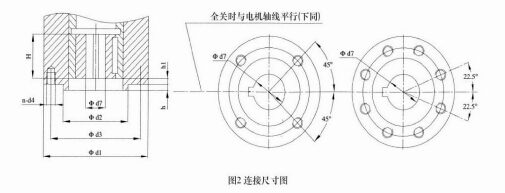

QB30開關型閥門電動裝置連接尺寸圖
圖2 連接尺寸圖
表4
|
法蘭號 |
電裝型號 |
d1 |
d2 (f8) |
d3 |
n-d4 |
d7 |
H |
h |
h1 |
|
|
預留 |
最大 |
|||||||||
|
F05 |
Q10 |
65 |
35 |
50 |
4-M6 |
10 |
22 |
40 |
3 |
3 |
|
F07 |
Q20 |
90 |
55 |
70 |
4-M8 |
15 |
28 |
45 |
3 |
3 |
|
Q30 |
||||||||||
|
F10 |
Q30 |
125 |
70 |
102 |
4-M10 |
15 |
42 |
45 |
3 |
3 |
|
Q60 |
65 |
|||||||||
|
F12 |
Q90 |
150 |
85 |
125 |
4-M12 |
20 |
50 |
65 |
3 |
3 |
|
F14 |
Q120 |
175 |
100 |
140 |
4-M16 |
20 |
50 |
65 |
3 |
3 |
|
Q200 |
60 |
80 |
2 |
|||||||
|
Q250 |
||||||||||
|
F16 |
Q300 |
210 |
130 |
165 |
4-M20 |
20 |
60 |
80 |
3 |
2 |
|
Q400 |
||||||||||
|
Q500 |
||||||||||
|
F25 |
Q500 |
300 |
200 |
254 |
8-M16 |
20 |
60 |
100 |
3 |
2 |
