多回轉智能調節型電動執行器工作環境
1 電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
2 工作環境：
2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
2.2 相對濕度：≤95%（25℃時）。
2.3 防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
2.4 防護等級：IP55（特殊訂貨IP65、IP67）。
3 工作制：短時10分鐘（特殊訂貨30分鐘）。

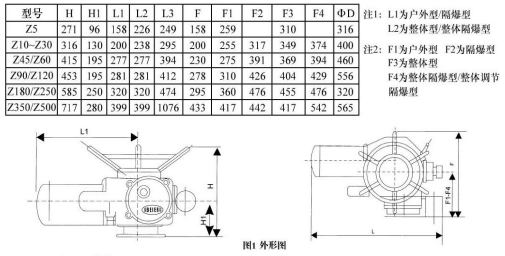

多回轉智能調節型電動執行器外形及連接尺寸
多回轉智能調節型電動執行器模塊調試方法
1）手動將電動裝置置于中間位置
2）接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮
3）拔碼開關的正作用和反作用不能同時拔為有效
4）正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。
注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。
5）為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取舍，使其不產生振蕩
6）輸入控制信號丟失后，丟信指示燈亮
7）當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖
4.5數顯標定
1）以上調試完成后，將電動裝置關到位，此時輸出電流為4mA，先按數顯后面的標定按鈕“RESET”，再按“0%”標定按鈕做記憶，此時顯示屏上顯示“L”閃爍
2）將電動裝置開到位，此時輸出電流為20mA，先按數顯后面的標定按鈕“RESET”，再按“100%”標定按鈕做記憶，此時顯示屏上顯示“H”閃爍
