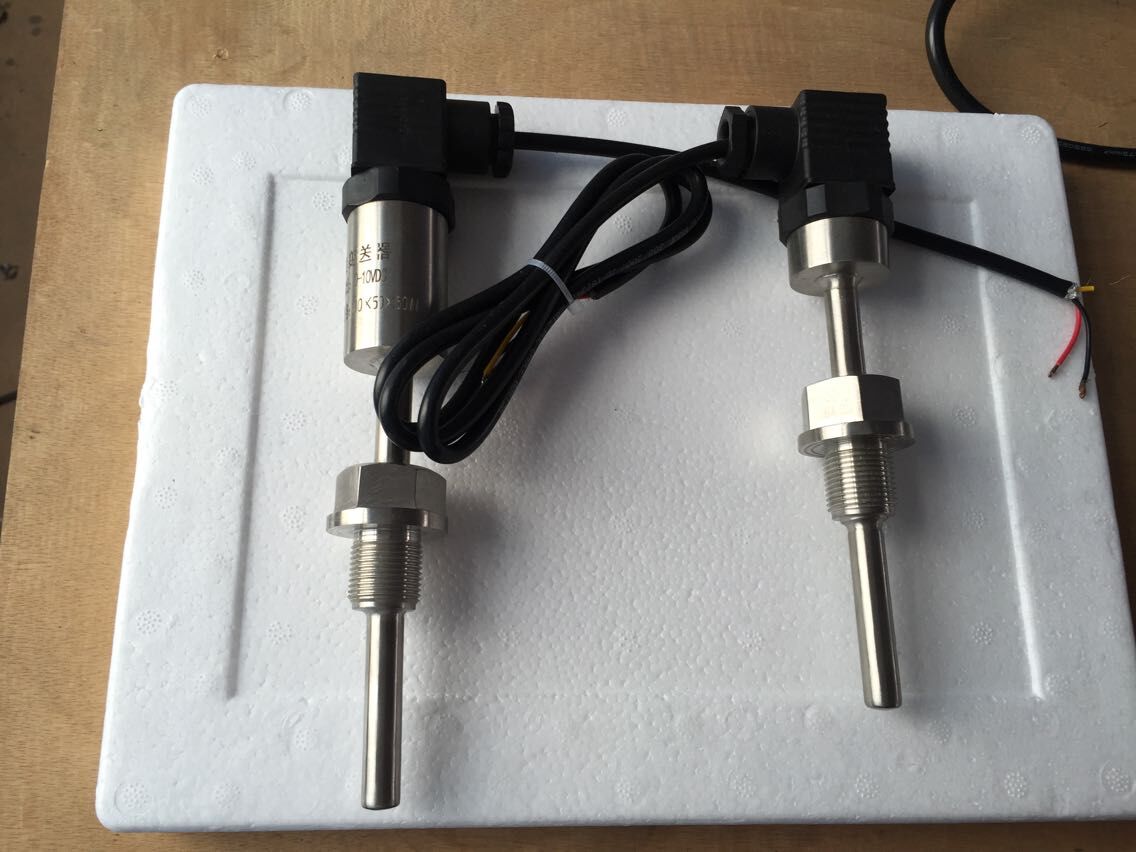

PT100溫度傳感器

PT100溫度傳感器 詳細介紹

pt100是鉑熱電阻，它的阻值跟溫度的變化成正比。PT100的阻值與溫度變化關系為：當PT100溫度為0℃時它的阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的阻值會隨著溫度上升而成勻速增長的。

一、特點：

具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃；

獨創的非線性校正電路，輸出信號與被測量溫度成線性關系；

內帶漂移自校正系統，在整個工作溫度范圍內保證精度。

二、技術參數：
基本誤差：A級±0.2%  B級±0.5%
環境溫度變化影響：
　　對于0.2級:0.02%F.S/℃
　　對于0.5級:0.05%F.S/℃
輸      出：4-20mA 0~5V等
供電電壓：DC 14-34V,額定電壓DC 24V
熱電偶冷端補償誤差：工作溫度范圍內，小于1℃
工作環境溫度范圍：-25～+85℃
儲存溫度:-25～+125℃
相對濕度：5～95%,無冷凝
現場顯示式表頭精度：模擬式指針表頭為：±1.0%
　　　　　　　　　   數字式顯示表頭為：±0.5%
功      耗：＜0.5W
