一、產品概述：

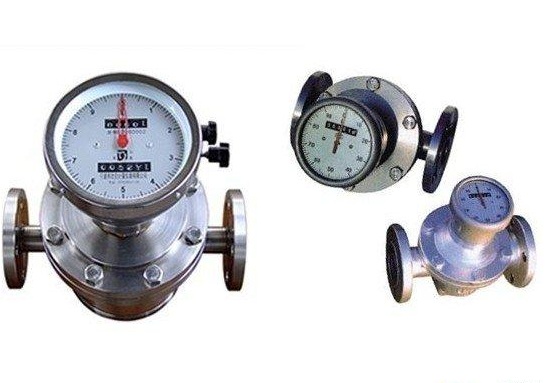

  OW-LC橢圓齒輪流量計又稱容積式流量計，在流量計中屬于精度較高的一種。利用機械式測量元件把流體連續不斷地分割成若干個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。OW-LC橢圓齒輪流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。


二、技術參數：


允許誤差:±0.2% 、±0.5%

公稱通徑DN（mm）:10～100

公稱壓力PN（M.Pa）:鑄鐵（A），不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3，鑄鋼（E）2.5、4.0、 6.3 、9.6

被測液體溫度:低溫型：-40～ +60℃，常溫型-10℃～ +80℃，中溫型-10℃～ +200℃高溫型-10℃～ +300℃

被測液體粘度(mPa.s):0.3～ 50000

管道連接:GB/T9118-2000(中國標準法蘭)；NIST（美國標準法蘭），BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；

現場顯示：99999,999 L（累計流量），9999,999.9 L（單次流量），9999,999.9 L（瞬時流量）

輸出信號：脈沖信號、4～20mA、

防爆等級：EXiaIIBT5EXiaIICT5

防護等級：IP65


三、OW-LC橢圓齒輪流量計特點：


1、流量測量與流體的流動狀態無關，測量范圍廣。

2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。

3、橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量。

4、流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。

5、、測量精度較高：0.2級與0.5級。

6、可測量各種油品及對鑄鐵不腐蝕液體介質的計量。

型號		OW-LC-a鑄鐵		OW-LC-e鑄鋼		OW-LC-b不銹鋼
公稱壓力Mpa		1.0 1.6		2.5 4.0 6.4		1.0 1.6
被測液體粘度		2 ~200 Mpa.s
被測液體溫度		-20℃～+300℃
流 量 范 圍m3/h
型號精度等級	OW-LC-a鑄鐵			OW-LC-e鑄鋼		OW-LC-b不銹鋼
公稱口徑	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340
