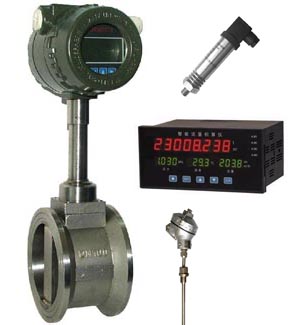

dn150蒸汽流量計有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。

LKLUGBdn150蒸汽流量計感器無可動件，結構簡單牢固，測量精確度在規定的雷諾數范圍內不受介質的溫度、壓力、密度、粘度的影響等特點外，其智能化二線制輸出，現場顯示型還有其獨具的特點：

dn150蒸汽流量計應    用

廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。

dn150蒸汽流量計工作原理

渦街流量傳感器足根據“卡門渦街”原理研制成的一種流體振蕩式儀表，可用下式表示：

式中： f：旋渦分離頻率

St：斯特勞哈爾數，見圖（五）

v：流速

d：旋渦發生體寬度

K：儀表系數：旋渦分離的脈沖總量與體積總量之比

K：儀表系數：旋渦分離的脈沖總量與體積總量之比

         （1/3m3） （2）

式中： K：儀表常數（脈沖l/m3）

N：脈沖總數（次）

Q：體積總量（m3）

旋渦分離頻率與流體流量的關系如式（3）所示

        f = K•Q （3）

式中： f：頻率（次）

Q：流量（m3／h）

所以通過檢測旋渦分離頻率即可測知管道流體的流量。

蒸汽渦街流量計參數：

測量介質： 氣體、液體、蒸氣

連接方式：法蘭卡裝式、法蘭式、插入式

測量精度：液體1.0級、氣體1.5級

測量溫度：常溫–25℃～100℃，高溫–25℃～250℃ -25℃～350℃

輸出信號：脈沖電壓輸出信號，高電平8～10V 低電平0.7～1.3V，脈沖占空比約50%,傳輸距離為100m，脈沖電流遠傳信號4～20 mA,傳輸距離為1000m

環境溫度：-25℃～+55℃ 濕度:5～90% RH50℃

殼體材質：不銹鋼, 鋁合金

供電電源：DC24V或鋰電池3.6V

防爆等級：本安型iaIIbT3-T6

防護等級：IP65
