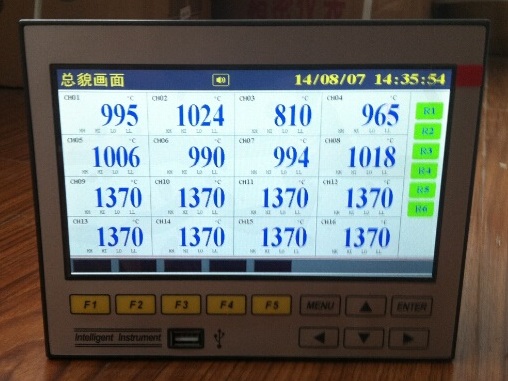

7寸彩屏溫度記錄儀集顯示、處理、記錄、積算、報警和配電等多種功能于一身；采用7英寸真彩TFT LCD真彩液晶顯示屏，配以中文顯示界面，畫面大而清晰；按鍵和旋鈕聯用使操作更靈活簡便，符合工業人員的操作習慣；內部采用超大容量的NAND FLASH作為歷史數據的存儲介質，真正實現無紙記錄儀強大的記錄功能，同時采用USB接口作為外部存儲介質，可將需要保存的數據通過U盤轉存至計算機或其它設備中永久保存或打印。
7寸彩屏溫度記錄儀技術指標
顯示
屏幕： 7英寸真彩TFT LCD
精度： 實時顯示：±0.2% F.S.
追憶精度：±0.2% F.S.
（注：熱電偶應去掉冷端誤差）
處理器
采用高性能的ARM Cortex-M3 32位的RISC內核，可同時實現多路信號采集、記錄、顯示和多路報警
7寸彩屏溫度記錄儀存儲模塊
采用大容量并行NAND FLASH閃存芯片存貯歷史數據，采用串行FRAM存儲芯片存貯系統配置參數等關鍵信息
輸入功能
輸入規格：全隔離萬能輸入，最大支持16路模擬量輸入
電壓輸入：0-5V、1-5V、0-20mV、0-100mV
電流輸入：0-10mA、4-20mA，（0-20mA輸入需在訂貨時注明）
電阻輸入：Res
熱電阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三線電阻平衡，引線電阻<10Ω）
熱電偶：S、B、K、T、R、E、N、J
輻射高溫計：F1、F2
鎢錸：WRe3-25、WRe5-26
注：其它輸入信號（如開關量輸入（DI）、脈沖量輸入（PI））或分度號（如PT1000）需在訂貨時注明
輸出功能
配電輸出：支持變送器隔離配電+24VDC（左八列兩組配電彼此不隔離，右八列兩組配電彼此不隔離，左八列兩組配電與右八列兩組配電之間隔離），標準配電＜60mA（最大負載能力可定制），支持其他規格隔離配電（如12VDC、5VDC配電輸出）
變送輸出：最多支持4路通道標準電流【4-20mA、0-20mA、0-10mA】變送輸出，負載能力750Ω（最大），方便顯示儀表或DCS/PLC的采集，實現信號的長距離傳輸（最大路數可定制）
繼電器報警輸出：最多支持6路繼電器報警輸出，觸點容量3A@220VAC/1A@30VDC，可組態上上限、上限、下限、下下限報警
通訊打印
通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持同時使用RS232C和RS485，支持同時使用RS232C和RS232C，支持Modbus RTU協議，波特率----（1200、4800、9600、19200、38400、57600）
打印接口：RS232C直接連接微型打印機，波特率1200
7寸彩屏溫度記錄儀記錄功能
記錄容量： 64/128/192/248MB（FLASH容量可選擇）；
記錄間隔：1秒至240秒，共分11檔：1/2/4/8/12/24/36/60/120/180/240秒可選；
記錄時間：記錄時間的長短與FLASH存儲器容量、輸入點數、記錄間隔有關，計算公式如下（代入數值的單位要與公式中一致）：
數據轉存
數據備份和轉存：支持USB 1.1 、2.0 優盤，支持1G到32G的U盤進行數據轉存，兼容性強，可兼容市面上絕大多數的U盤（推薦使用工業版優盤）
供電電源
供電電源：100~240VAC（額定電源電壓220VAC），50~60HZ交流電源供電，支持24VDC（22VDC-32VDC）直流電源供電（直流供電需在訂貨時注明）
保護功能
斷電保護： 內置存儲器保護參數和歷史數據，斷電后永久保存
時鐘保護：集成硬件時鐘，掉電后也能準確運行
誤差精度
熱電偶冷端補償誤差： ±2℃
時鐘誤差： ±2 秒/天
工作環境
環境溫度： 0～50℃（避免日光直曬）
環境濕度： 0～85%R.H（無凝結）
（禁止在易燃、腐蝕性環境下工作）
儀表凈重
凈重：≤1.5Kg
注：技術指標為本系列儀表通用指標，功能配置請以實物為準。
