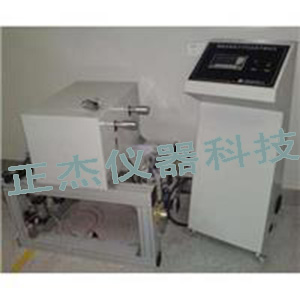

腳踏動態旋轉耐磨試驗機,腳踏曲柄組合件疲勞試驗機

腳踏動態旋轉耐磨試驗機,腳踏曲柄組合件疲勞試驗機及配件夾具

產品別名：自行車腳踏動態疲勞試驗機

一、原理：

1、以高壓力伺服液壓方式對電動自行車車架進行腳踏力、水平力、垂直力及前叉、鞍管、曲柄組合件、車把進動態模擬加載測試，利用伺服控制器通過計算機高速采集力量傳感器的信號，并及時將信號反饋到伺服閥，來控制機臺的動作，同時計算機動態顯示力量、頻率等的實時曲線。

2、GB 14746 3.8.3

二、本機用于模擬自行車在騎行時的前輪離開地面時可承受地面沖擊的能力。

三．試驗方法：
1） 選擇合適的軸分別將輕質滾輪固定在前叉上、車架的后叉固定在試驗臺上；
2） 用插銷將支撐平板固定，調節鋼砧上方的手輪及鋼砧的前后位置使滾輪中心剛好為要抬高的位置
（調節鋼砧的前后位置使滾輪中心位于其正上方；）
3） 將標準重量的砝碼按標準固定在鞍管上；
4） 將插銷快速拔出，組合件做自由落體運動撞擊鋼砧，完成第一次試驗；重復做第二次試驗；
5） 試驗完成后檢查組合件有無裂紋及變形量，根據標準判斷合格與否。

四．技術參數：

1. 砝碼：2套300KG，可以每10或5KG調整

2. 測試次數：0--999999任意設定

3.測試工位1對2只腳踏

4.轉動頻率：100次/分鐘

5.  電源：220V， 50Hz，

6.負載150kg
