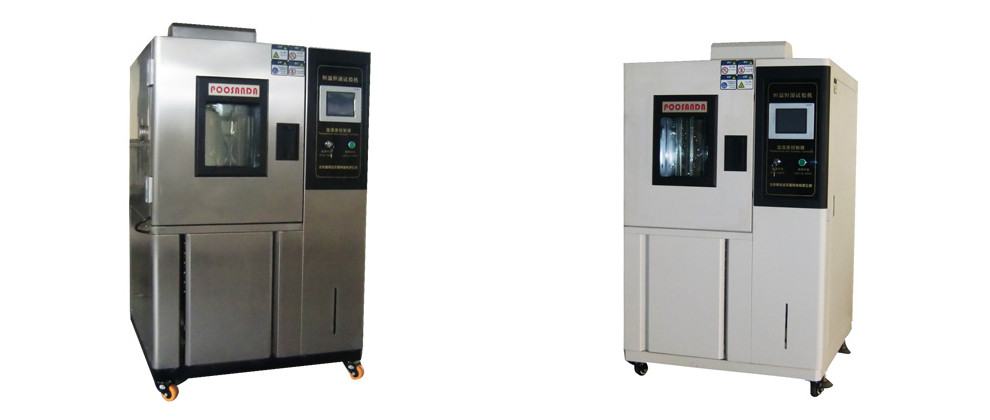

大型觸控式高低溫試驗機升降溫系統：
一、降溫系統工作原理：
1.該試驗箱采用法國原裝進口“泰康”全封閉壓縮機所組成的制冷系統.采用水冷式冷凝器。鰭片式自動負載容量調整蒸發器。采用對臭氧系數為零的綠色環保（HFC）.美國杜邦制冷劑R404。
2.風冷活塞壓縮復疊制冷方式；
3.制冷方法采用蒸汽壓縮式制冷，蒸汽壓縮制冷是最經濟而且運用最為廣泛的制冷方式，也是環境試驗設備中最常用的制冷方式，其原理是利用氟利昂等液體的蒸發潛熱從被冷卻物體中吸熱而實現制冷，蒸汽壓縮式制冷循環過程經膨脹閥或毛細管節流進入蒸發器的液體，從周圍物體中吸取蒸發潛熱而蒸發，蒸發后變成低溫低壓氣體被制冷壓縮機吸入，經壓縮機壓縮后變成高溫高壓氣體進入水冷冷凝器，在其中冷卻成高壓液體，再經膨脹閥或毛細管進入蒸發器。如此循環，從低溫處吸熱實現制冷，再將熱量從高溫處釋放出來。
二、升溫系統工作原理：主要是由大功率電阻絲組成，因溫度快速變化機要求的升溫速率比較大，所以試驗箱的加熱系統功率都比較大，且在試驗箱的底板設有加熱器。
大型觸控式高低溫試驗機溫度控制器有幾種可以選擇，（1）韓國進口TIME880彩色觸摸屏可程式溫濕度控制器，中英文切換界面，操作簡單；（2）原裝進口韓國TIME300數顯薄膜按鍵數據輸入溫濕度控制器，英文顯示界面；（3）進口日本“OYO”數顯觸摸按鍵溫濕度控制儀，PID高精度控制，杜絕長期運行不穩定現象。
1.觸控式高低溫試驗機也叫高低溫交替循環試驗機，采用的控制器是TEMI880可程式控制器，具有120組 1200段程式，斜率可調。
2.資料及試驗條件輸入后，控制器具有鎖定功能，避免人為觸摸而改變溫度值。
3.高低溫交變試驗箱控制器具有P.I.D自動演算的功能，可將溫度變化條件立即修正，使溫度控制更為精確穩定。
4.可選配打印機，能打印記錄設定參數和掃描出溫度變化曲線。4~200mA標準信號。
5.傳感器采用鉑金電阻 PT100Ω/MV。
6.具有RS-232通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能。
大型觸控式高低溫試驗機性能技術指標：
型號規格：BY-260CJ-1000
內箱體尺寸：寬100×高100×深100cm
外箱體尺寸：寬152×高205×深147cm
本機電源：AC380V±10%；50Hz
控制方式：平衡調溫控制方式（BTC），進口多翼式離心風機強力送風循環方式，采用上、下、左、右導風口，避免箱內死角，做到學箱內均勻度更佳。
溫度范圍：-70℃~150℃（如果試驗需要進行濕度測試，需在訂貨時說明，配置加濕系統）
波動度：±0.5℃
均勻度：≤2.0℃
升溫時間：平均約3.0℃（非線性空載時）
降溫時間：平均約1.0℃（非線性空載時）
隨機配置：測試孔一個（機箱左側）；觀視窗一面（箱門）；置物架兩塊（內箱）
大型觸控式高低溫試驗機制作材料：內箱采用進口高級不銹鋼（SUS304）鏡面板，外箱采用（SUS304）拉絲不銹鋼板或優質冷軋鋼板噴塑，增加了外觀質感和潔凈度。 設有大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。 箱體左側配直徑50mm的測試孔，可供外接測試電源線或信號線使用。保溫材質采用高密度玻璃纖維棉，厚度為80~100mm。門與箱體之間采用雙層耐高低溫之高張性密封條，以確保測試區的密封。
