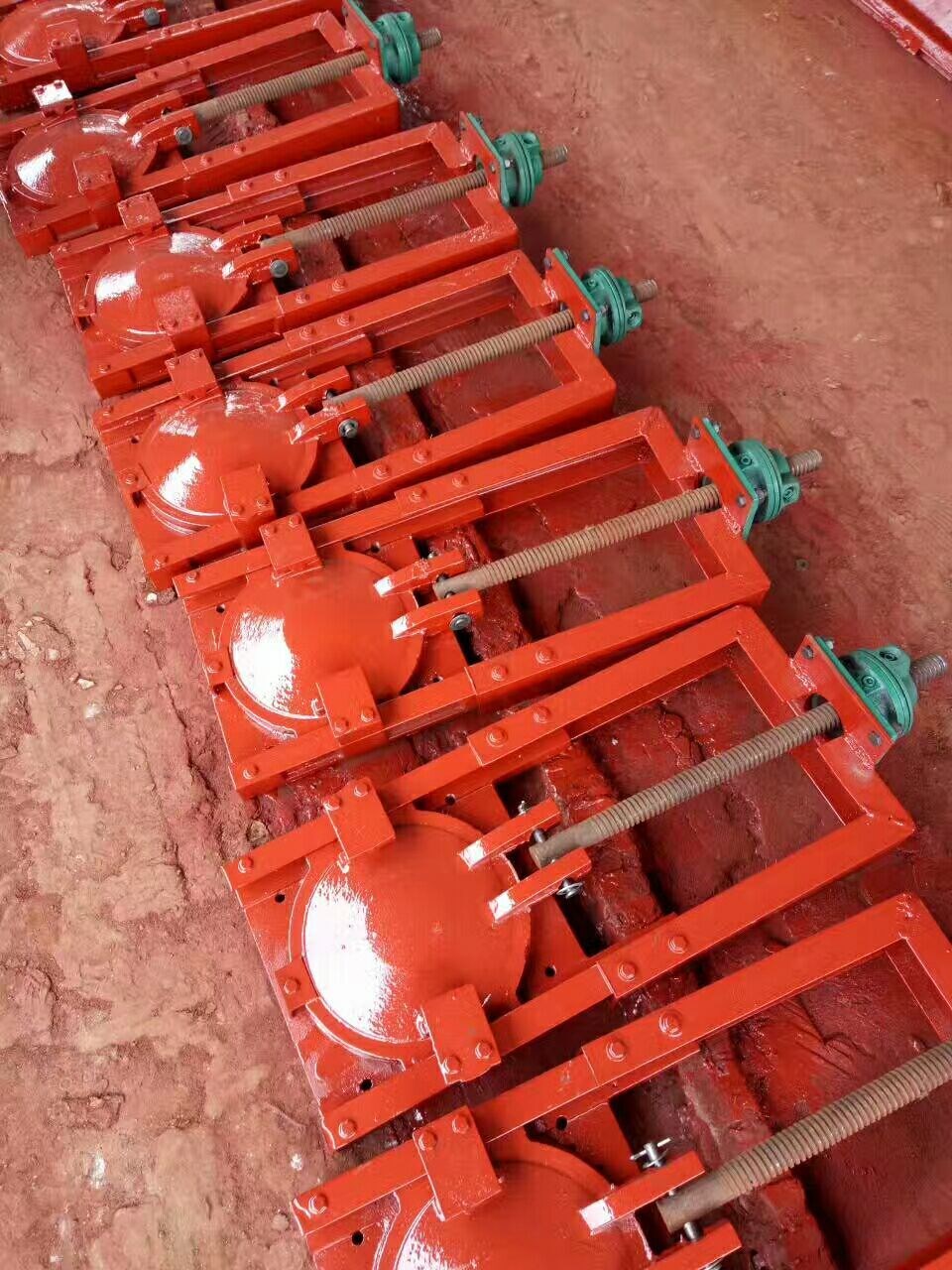

門架、饋 電裝置、司機室和機械房等部分組成;門架上也有設t 回轉吊或單梁吊作為副鉤。它有門式、半門式、橋式、 臺車式及單軌電動葫蘆等多種型式;此外，還有用汽車 式或履帶式起重機兼做移動式啟閉機用的。 這類啟閉機按其移動的范圍可分為單向和雙向兩 種。前者適用于所操作的閘門起吊中心線在平面上均 位于同一軸線上，而后者適用于各閘門起吊中心線可 位于數條軸線上.移動式啟閉機可借分節拉桿升降閘 門，也可借自動掛鉤梁掛脫閘門或升降閘門。這類啟閉 機可沿直線軌道行駛，也可沿曲線軌道行駛。 用以操作閘門 及攔污櫥的機械設備。對啟閉機的基本要求有:①運行 安全可靠;②操作維護方便;③結構簡單，體積小，重 t輕，外形美觀;④造價及維護費用低。 啟閉機按是否設里行走機構分為固定式和移動 式，按馭動方式分為人力驅動、電動機驅動和內嫩機驅 動;按傳動方式分為機械傳動和液壓傳動;按與閘門連 接構件分為柔性構件(如鋼絲繩、鏈條)連接和剛性構 件(如螺桿、齒條、活塞桿)連接兩類。螺桿式、卷揚 式和液壓式啟閉機屬固定式啟閉機。移動式啟閉機是 一種沿軌道行駛，能逐個操作多個閘門及攔污柵并兼 作安裝和檢修啟閉設備的機械. 螺桿式啟閉機利用傳力螺旋，借承重螺母的旋 轉，使螺桿帶著門葉升降
，以達到啟閉閘門的目的。單 螺桿容t一般達320 kN，大型可達750 kN;行程在5 m以內，個別可達7~sm。螺桿在下降過程中，能對 閘門施加一定的下壓力。此類啟閉機結構簡單，操作方 便，造價低廉，其動力可為手動或電動，廣泛應用于小 型水利水電工程上。 卷揚式啟閉機系用鋼絲繩作為承重構件，通過 滑輪組和傳動裝置提升閘門;關閉閘門時則需依靠閘 門重量(包括加重及水柱重等)。它具有構造簡單，制 造、維護方便，廣泛應用于各種水利水電工程上。 這類啟閉機有多種結構布置形式。一般有單吊點 和雙吊點兩種布置。前者由滑輪組、卷筒、傳動機構、 制動裝t、機架、高度指示裝置、限位裝置和負荷限制 裝t等部件組成;采用人力、電動機或內燃機驅動;容 t從65~5000 kN，揚程從8~34m。雙吊點布置則由 兩臺左右對稱的單吊點啟閉機組成(唯在容量小時，其 驅動裝里可放在一側);兩臺間用剛性同步軸相連，以 保證兩吊點同步升降。當?shù)觞c距較大時，可采用電機同 步運行裝里，使兩吊點同步升降。 液壓啟閉機系應用液體作為傳遞動力的介質， 推動活塞及活塞桿，使閘門升降。它具有體積小，重量 輕，布t緊湊，啟閉容量大，運行平穩，操作設備集中。
