Tektronix DPO3034 數字示波器DPO3034

多功能混合信號設計調試工具

     使用泰克DPO3000系列示波器查看更多信息，更快地解決問題   
     Wave Inspector?控制功能與一流的寬屏顯示器相結合，可以幫助您迅速搜索、導航和查看更多的屏幕上水平數據，從而可以捕獲其它儀器漏掉的毛刺。在串行調試方面，您可以觸發、解碼和搜索一系列常用標準，包括I2C, SPI, CAN, LIN等等。

型 號 帶 寬 采樣速率 記錄長度 通道數量
DPO3054 500 MHz 2.5 GS/s 5 M 4
DPO3052 500 MHz 2.5 GS/s 5 M 2
DPO3034 300 MHz 2.5 GS/s 5 M 4
DPO3032 300 MHz 2.5 GS/s 5 M 2
DPO3014 100 MHz 2.5 GS/s 5 M 4
DPO3012 100 MHz 2.5 GS/s 5 M 2

主要特點和優點

標配5 M的記錄長度，且不受其它指標影響。  

在所有通道上提供高達2.5 GS/s的采樣率，準確地表示信號。  

I2C, SPI, RS-232/422/485/UART, CAN和LIN串行觸發和分析選項。  

Wave Inspector? 控制功能，輕松搜索和導航長存儲器。

9英寸大型WVGA寬屏顯示器，可以查看更多的屏幕上水平數據。  

PC連接和USB海量存儲，簡便地傳送和存檔信息。
配件

DPO3EMBD - 嵌入式串行觸發和分析模塊 (I2C, SPI).  

DPO3COMP - 計算機串行觸發和分析模塊 (RS-232/422/485/UART).  

DPO3AUTO - 汽車串行觸發和分析模塊 (CAN, LIN).  

DPO3VID - HDTV和自定義視頻觸發模塊

——————————————————

品牌:美國泰克型號:DPO3034主要性能指標

500, 300, 100 MHz 帶寬型號
2 通道和4 通道型號
16 條數字通道(MSO 系列)
所有通道上2.5 GS/s 的采樣率
所有通道上5 M 點的記錄長度
>50,000 wfm/s 的波形捕獲速率
成套高級觸發
簡便易用功能

Wave Inspector? 控制功能，輕松導航和自動搜索波形數據
29 種自動測量FFT 分析，簡化波形分析
TekVPI? 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
9 英寸(229 mm) WVGA 寬屏彩色顯示器
體積小，重量輕- 僅厚5.8 英寸(147mm)，僅重9 磅(4 公斤)
連接能力

前面板和后面板上的USB 2.0主機端口，迅速簡便地存儲數據、進行打印及連接USB 鍵盤

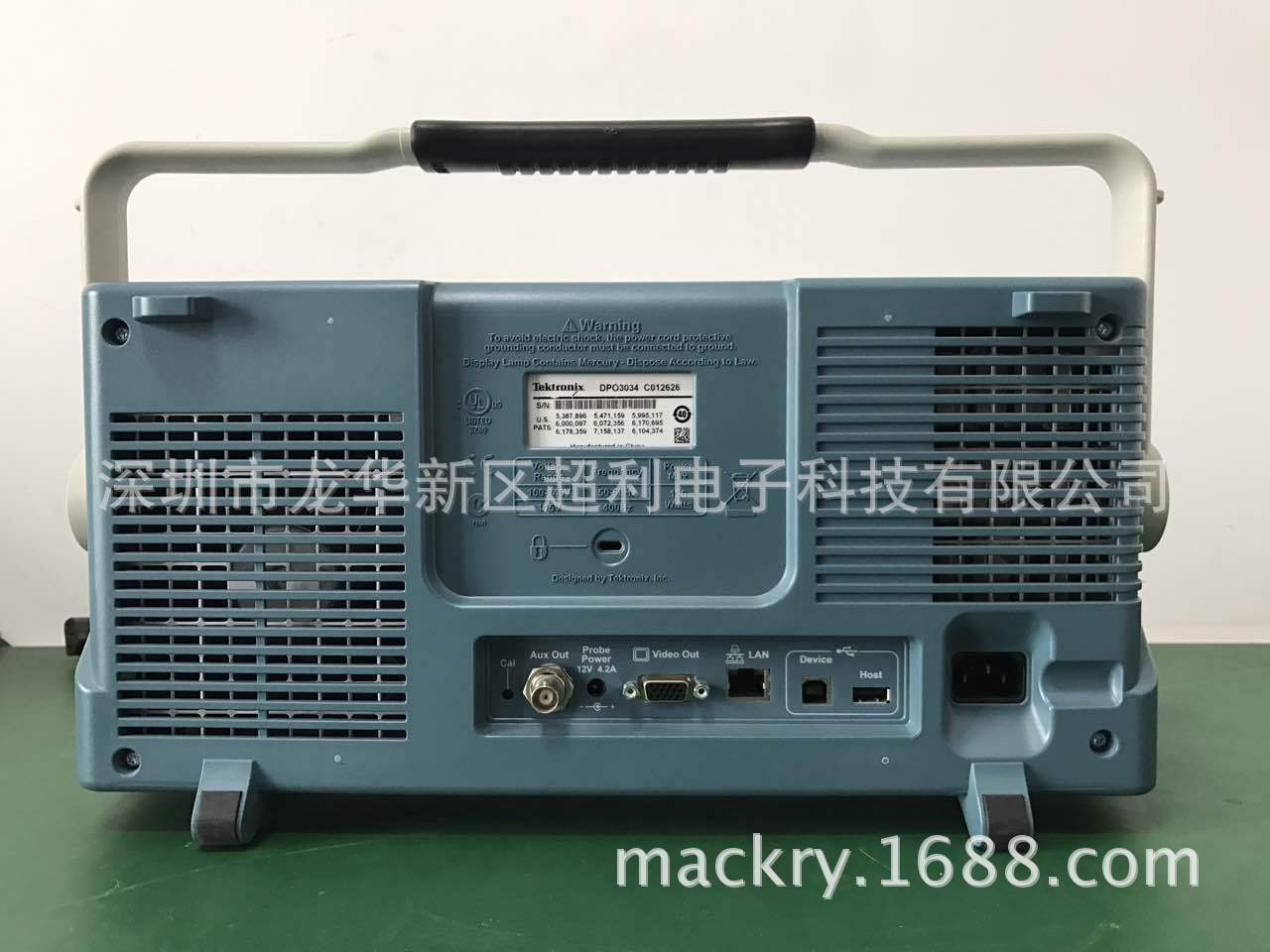

后面板上的USB 2.0 設備端口，簡便地連接PC 或直接打印兼容PictBridge? 的打印機
集成10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上
選配串行觸發和分析功能

I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM 自動串行觸發、解碼和搜索選項
混合信號設計和分析(MSO 系列)

并行自動觸發、解碼和搜索功能
多通道建立時間和保持時間觸發
MagniVuTM高速采集技術，在數字通道上提供了121.2 ps的精細定時分辨率
選配應用支持

電源分析
HDTV 和自定義視頻分析
Wave Inspector 控制功能提供了前所未有的波形數據查看、導航和分析效率。旋轉外部卷動控制裝置(1)，查看5 M點記錄。在幾秒鐘內從開頭到達結尾。看到感興趣的東西、想查看更多細節？只需旋轉內部縮放控制裝置(2)就可以了。
Wave Inspector? 導航和搜索
5M點記錄長度代表著幾千屏的信息。通過業內***優秀的導航和搜索工具Wave Inspector，MSO/DPO3000系列可以在幾秒鐘內找到事件。
放大/ 卷動
專用兩級前面板旋鈕可以直觀地控制縮放和卷動顯示。內部旋鈕調節縮放系數(或縮放標度)，順時針旋轉，可以激活縮放，逐漸提高放大系數；反時針旋轉，可以降低放大系數，***終關閉縮放功能。您不必再經過多個菜單，調節縮放視圖。外部旋鈕在波形中卷動縮放框，迅速得到用戶感興趣的波形部分。外部旋鈕還采用應力感應式設計，確定卷動波形的速度。外部旋鈕旋轉得越快，縮放框卷動的速度越快。通過反方向旋轉旋鈕，可以改變卷動方向。
播放/ 暫停
在尋找異常事件或感興趣的事件時，前面板上的專用播放/ 暫停按鈕在顯示屏中自動滾動播放波形。播放速度和方向使用直觀的卷動旋鈕進行控制。旋鈕旋轉得越快，波形滾動速度越快。通過反方向旋轉旋鈕，可以改變卷動方向。

用戶標記
在前面板按 Set Mark按鈕，可以在波形上放置一個或多個標記。為在不同標記之間導航，只需在前面板上Previous(←) 和Next(→) 按鈕。
搜索標記
Search按鈕可以自動搜索長采集數據，查找用戶自定義事件。搜索標記會高亮度顯示所有事件發生，并可以使用前面板 Previous(←) and Next (→) 按鈕簡便地搜索。搜索類型包括邊沿、脈寬/ 毛刺、矮脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I2C、SPI、CAN、LIN、RS232/422/485/UART 和I2S/LJ/RJ/TDM 數據包內容。
垂直系統模擬通道

垂直系統 MSO3012
DPO3012 MSO3014
DPO3014 MSO3032
DPO3032 MSO3034
DPO3034 MSO3054
DPO3054
輸入通道數量 2 4 2 4 4
模擬帶寬(-3dB) 100 MHz 100 MHz 300 MHz 300 MHz 500 MHz
計算的上升時間
5 mV/div (典型值) 3.5 ns 3.5 ns 1.17 ns 1.17 ns 700 ps
硬件帶寬極限 20 MHz 20 MHz, 150 MHz
輸入耦合 AC, DC, GND
輸入阻抗 1 MΩ ±1%, 75 Ω ±1%, 50 Ω ±1%
輸入靈敏度范圍, 1 MΩ 1 mV/div to 10 V/div
輸入靈敏度范圍, 75Ω, 50Ω 1 mV/div to 1 V/div
垂直分辨率 8位(采用Hi-Res 時11 位)
輸入電壓, 1 MΩ 300 VRMS, 峰值≤± 450 V
輸入電壓, 75Ω, 50Ω 5 VRMS, 峰值≤± 20 V
DC 增益精度 對5 mV/div 及以上設置為± 1.5%
對2 mV/div 設置為± 2.0%
對1 mV/div 設置為± 2.5%
通道到通道隔離度
(任何兩條垂直標度相等的通道) 在≤ 100 MHz 時≥ 100:1, > 100 MHz 到額定帶寬時≥ 30:1

偏置范圍
