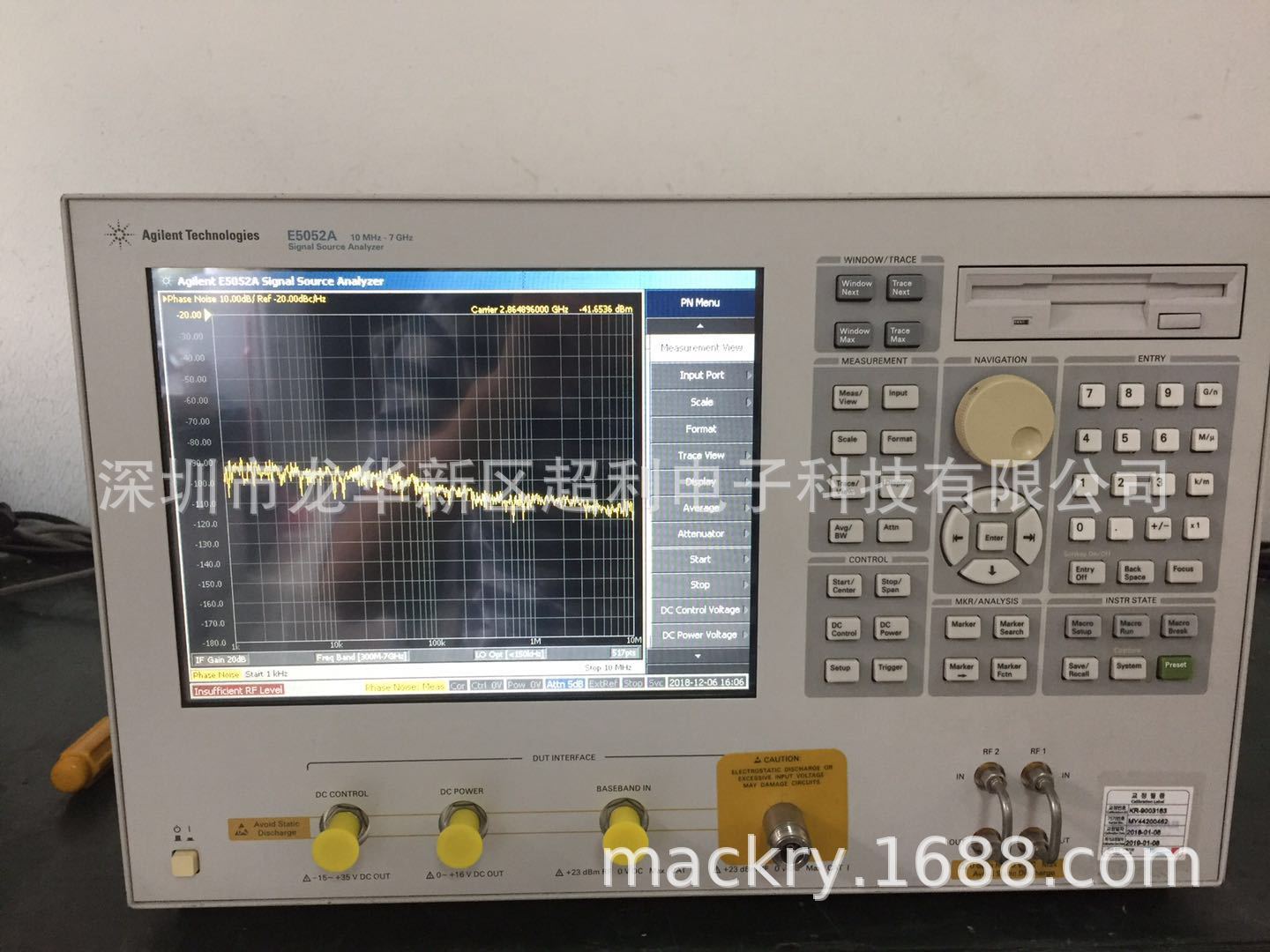

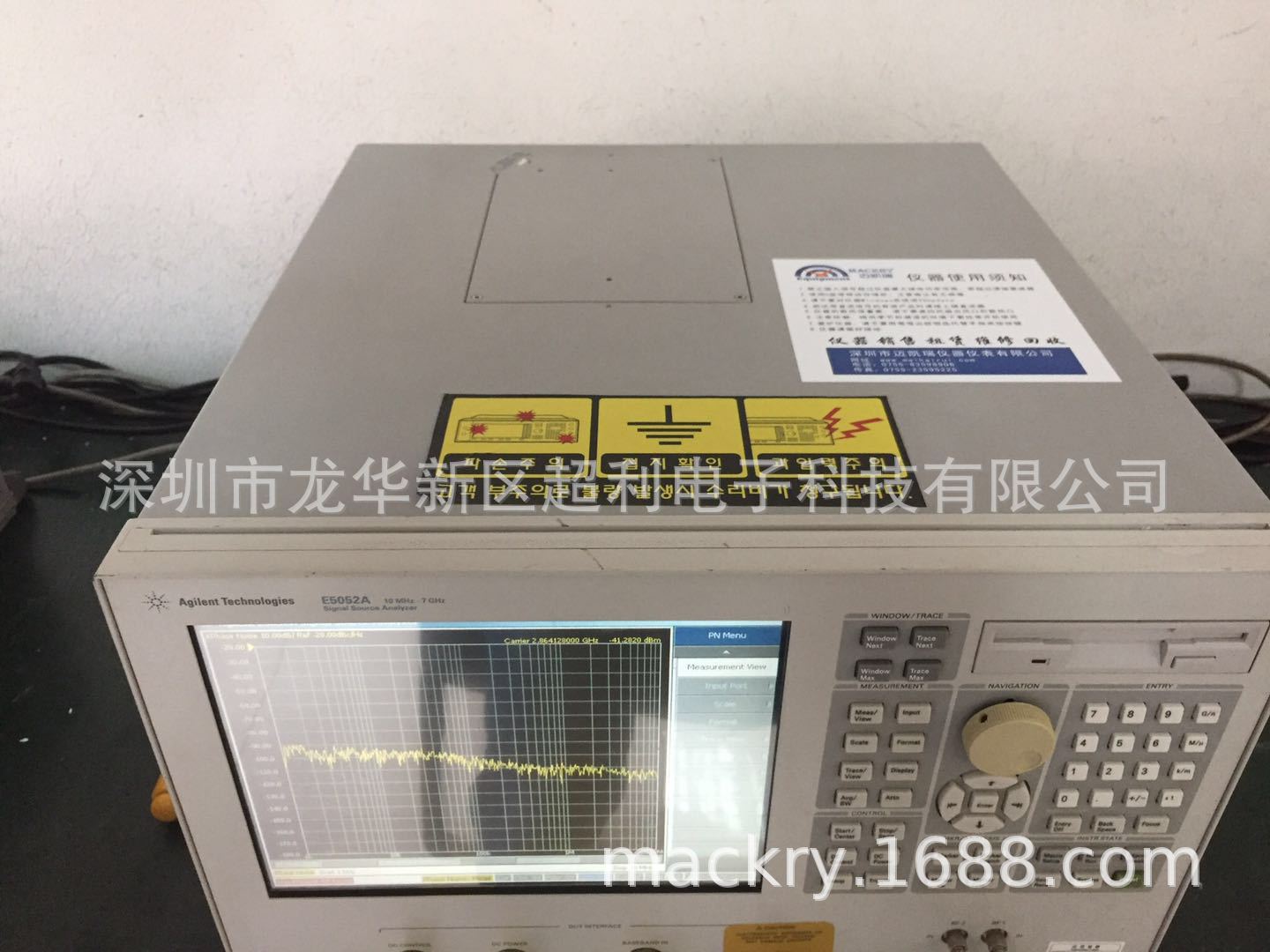

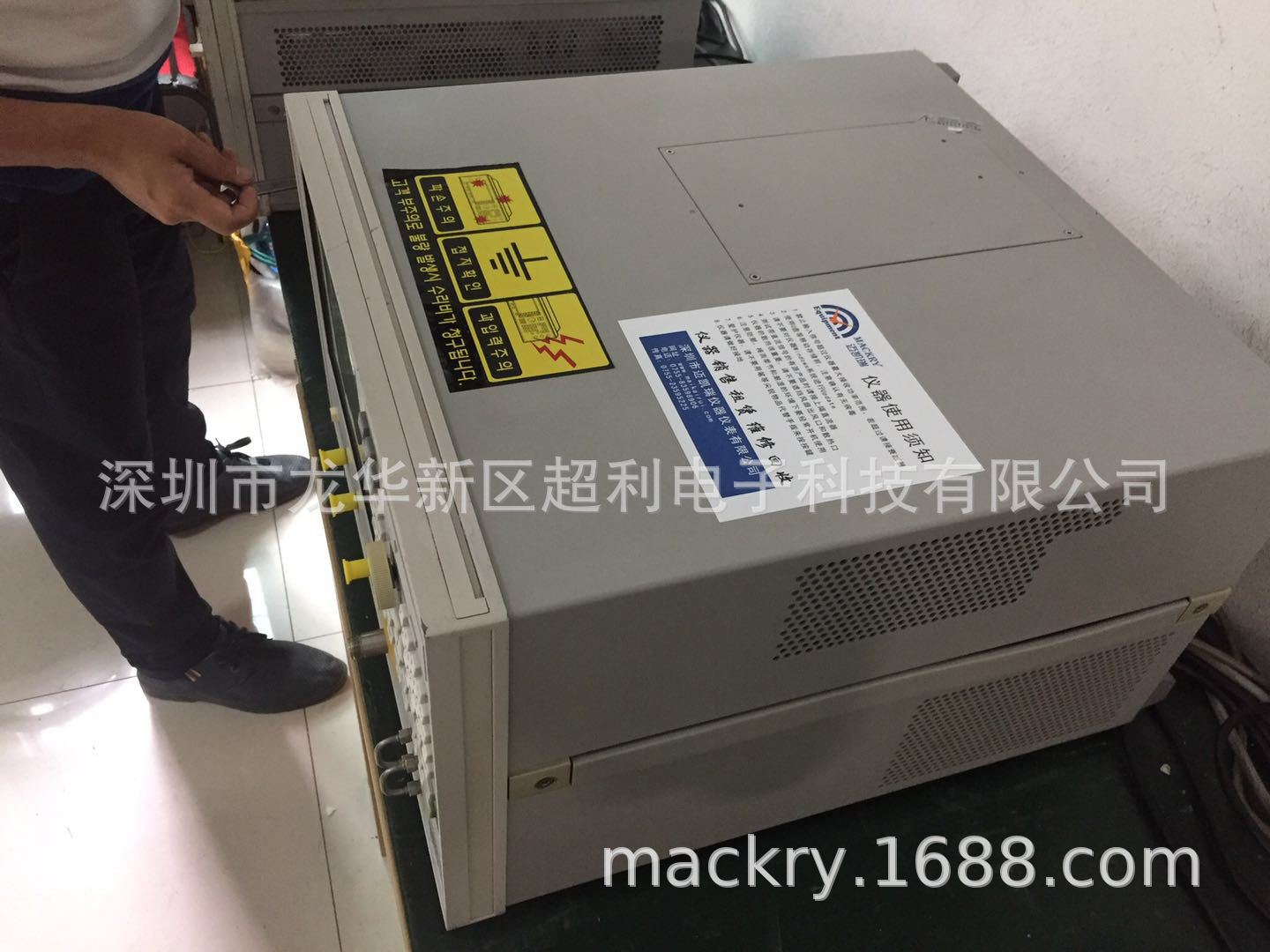

E5052B 安捷倫E5052B 現貨E5052A agilent E5052B相躁測試儀

主要特性與技術指標

頻率范圍：10 MHz到110 GHz （查看頻率選擇）

集多種測量功能于一身

相位噪聲測量

瞬時測量（頻率/相位/功率隨時間的變化）

頻率、功率和直流電流測量（VCO表征）

頻譜監測

查看SSA選件及附件

頻率范圍

RF 輸入頻率范圍：10 MHz 至110 GHz (SSA Frequency Selection Guide)

分析偏置頻率范圍：1 Hz 至 100 MHz

使用超低本底噪聲和交叉關聯方法來測量相位噪聲

頻率瞬時捕獲范圍：窄帶高達 80 MHz，寬帶高達 4.8 GHz

噪聲測量功能

使用超低本底噪聲和交叉關聯方法來測量相位噪聲

無需改變 RF 連接即可測量 AM 噪聲和相位噪聲

從 1 Hz 到 100 MHz 的基帶噪聲測量

實時模式中掃寬高達 15MHz 的頻譜監測

分析功能

可隨時對頻率、相位和功率同時進行瞬時測量

利用視頻觸發功能捕獲不可預知的頻率變化

使用出色的低噪聲直流電源進行全面的 VCO 表征（頻率/功率/直流電源電流隨 Vc 和 Vs 變化的關系）具有 fs 分辨率的時鐘抖動測量

描述

E5052A 10 MHz 至 7 GHz 信號源分析儀具備多種增強型性能特征（部分已在上述的關鍵特性中列入）。而且它可以提供世界上最高的吞吐量、對高頻率信號源的 VCO 或其他類型進行表征的最佳可用性以及對高速數據通信系統中的時鐘抖動評估。和 E5053A 配合使用，E5052B 的頻率

范圍最高可以達到 26.5 GHz；與 E5053A 外加 Keysight 11970 系列混頻器一起使用，則可高達 110 GHz。E5052B SSA 應用范圍非常廣泛，包括：射頻/uW/mmW 振蕩器、VCO、系統參考時鐘、LAN 模塊、高速計時模塊、SerDes 芯片和高速數據轉換器（ADC/DAC）。
