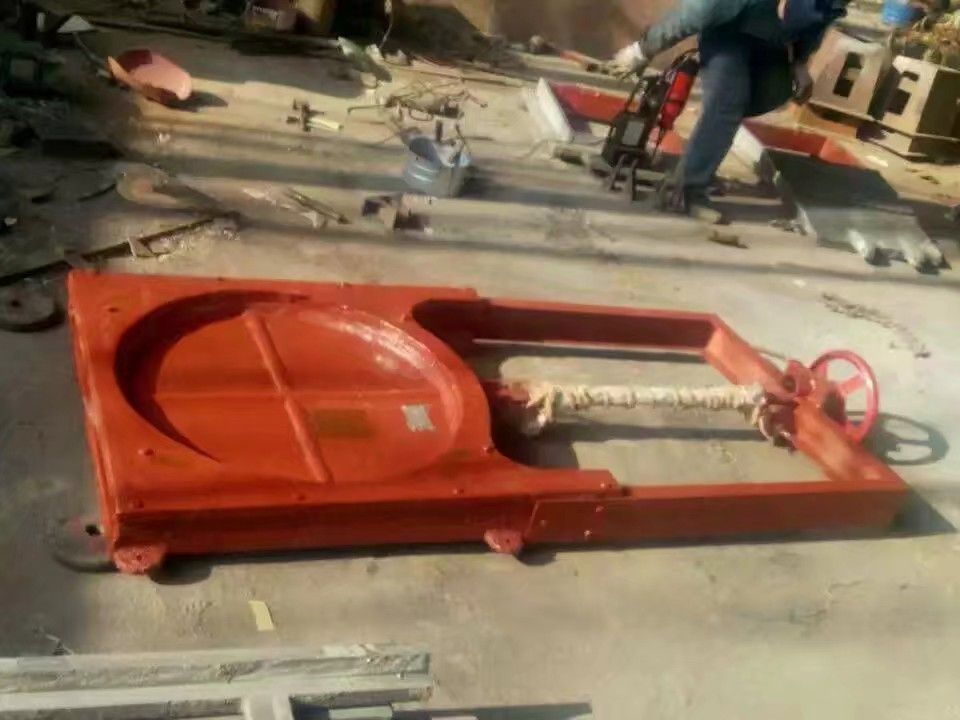

廣東拱形鑄鐵閘門圖片配套螺桿啟閉機閘門

手電兩用式啟閉機選用指南：

1、去掉電器部分即為手動式啟閉機

2、大噸位啟閉機配備電箱

3、電動式啟閉機用戶可要求配帶高度計（電子式或機械式，供用戶選購）

4、用戶要求時刻配手電互鎖機構或螺桿防塵罩

5、有要求可配機械式過程過載保護裝置或電子式過載保護裝置

6、QL40、QL50型啟閉機，無水平方向中間兩地腳布置。

每一支金釵都是由能工巧匠精雕細琢而成，每一座大廈都是由勤勞工人一絲不茍而筑，每一件產品都是本廠的嘔心瀝血之作。

QL-SD手電兩用螺桿式啟閉機由底座、電機、側盒、螺桿、配電箱集合而成，其中的每一個組成部分都必須完善、精致、精確才能在水利工程中把自身的作用發揮到淋漓盡致。

四、啟閉機的安裝步驟
1、在安裝螺桿啟閉機時一定要保持底座基礎布置平面水平180o；啟閉機底座與基礎布置平面的接觸面積要達到90%以上；螺桿軸線要垂直閘臺上衡量的水平面；要與閘板吊耳孔文和垂直，避免螺桿傾斜，造成局部受力而損壞機件。
2、將手動螺桿啟閉機置于安裝位置。把一個限位盤套在螺桿上，將螺桿從橫梁的下部旋入機器中，當螺桿從機器的上方露出后，再套上限位盤。螺桿的下方與閘門連接。
3、對于安裝啟閉機的基礎必須穩固安全。機座和基礎構件的混凝土，按圖紙的規定澆筑，在混凝土強度未達到設計強度時，不準拆除和改變啟閉機的臨時支撐，更不得進行試調和試運轉。
4、在安裝時根據閘門起吊中心線，找正中心使縱橫向中心線偏差不超過正負3mm,高程偏差不超過正負5mm。然后澆注二期混凝土或與預埋鋼板連接。
5、 對于產品的電氣設備的安裝，一定符合圖紙及說明書的規定，全部電氣設備均可靠的接地。
6、 在產品安裝完畢，要對機器進行清理，補修已損壞的保護油漆，灌注潤滑。

五、固定式啟閉機安裝注意事項：

眾所周知，啟閉機是一種用于各類大型的排水、水利水電工程。用于控制各類大、中型鑄鐵閘門及鋼制閘門的升降達到開啟與關閉的目的機械裝置，它的特點有如下：

1、固定式啟閉機包括電機、啟閉機、機架、防護罩等組成；采用三級減速方式，用國旋付傳動，輸出轉距更大。配套鋼架克服土建不平整，以減少整機噪聲及振動。

2、如果采用戶外型長時工作制電機，防護等級≥IP155。行程控制機構采用十進制計數器原理，控制行程的誤差0.5%。轉距保護控制是通過蝸桿產生軸向位移觸動微動開關，來達到保護電器的原理。

3、本產品操作維護簡便，可實現現場和遠控操作。

六、啟閉機的安裝調試方法如下：
1、啟閉機在無荷載的情況下，保證三相電流不平衡不超過正負10%，并測出電流值。
2、上下限位的調節：當閘門處于全閉的狀態時，將上限壓緊上行程開關并固定在螺桿上。 當閘門處于全開時，將下限位盤壓緊下行程開關并固定在螺桿上。
3、啟閉機的主令控制器調整，必須保證閘門升降到上、下限位時的誤差不超過1cm。
4、安裝后，一定要作試運行，一作無載荷試驗，即讓螺桿作兩個行程，聽其有無異常聲響， 檢測安裝是否符合技術要求。 二作載荷試驗，在額定載荷下，作兩個行程，觀察螺桿與閘門的運行情況，有無異常現象，確認無誤后方可正式運行。
操作人員必須掌握啟閉機的結構、性能與操作方法，并有一定的機械知識，以確保機器的正常運轉。
