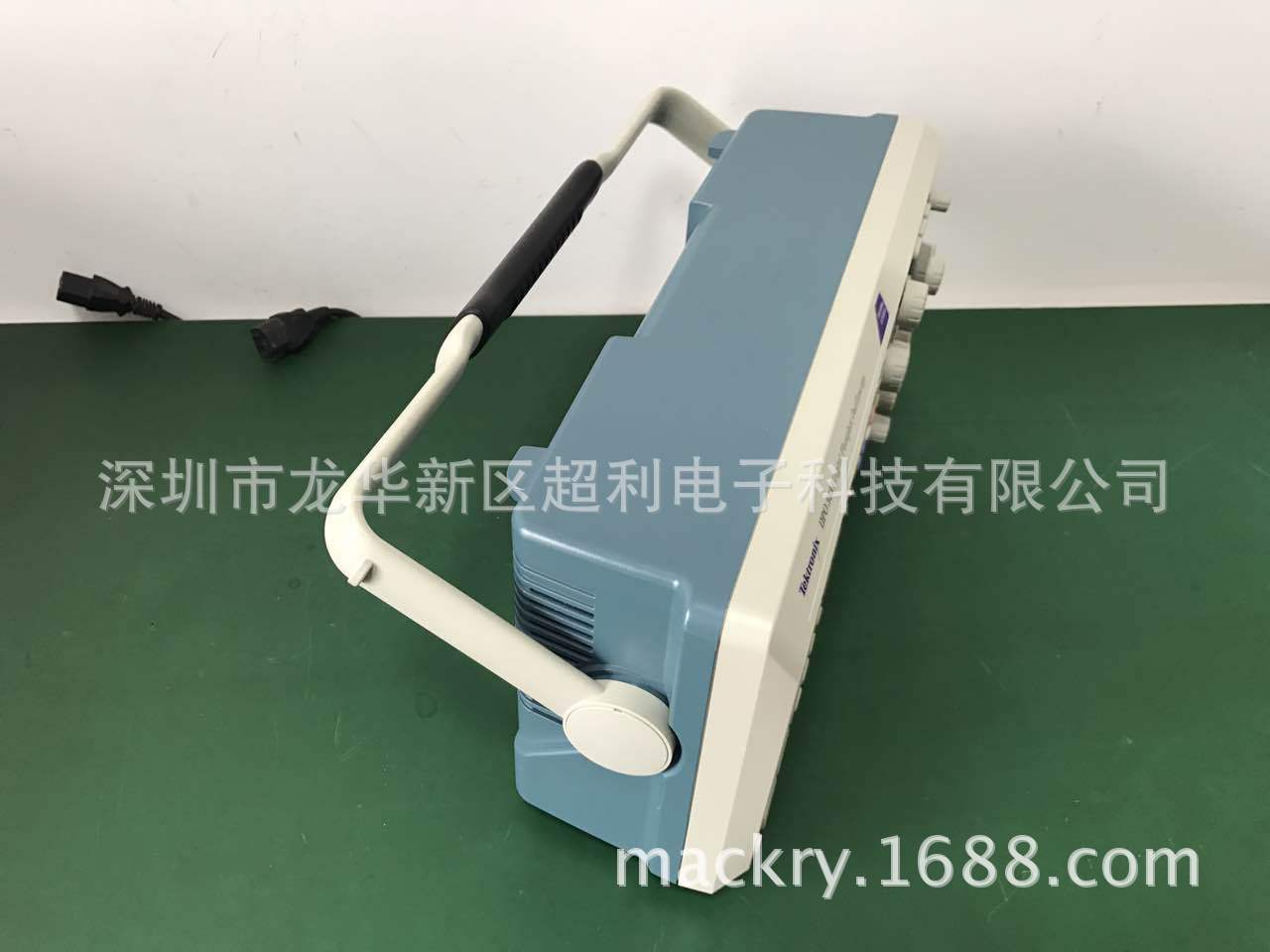

DPO4104 Tektronix DPO4104 Tektronix示波器 租賃DPO4104報價
主要產品特色：
·Wave Inspector智能存儲管理
·串行觸發和分析
·10.4”更大的顯示器, 前面板上USB和CompactFlash端口, 及TekVPI?改善的探頭接口, 更強的操作漸變性
主要特點：
·1 GHz帶寬
·4通道
·所有通道上高達5 GS/s的取樣速率
·所有通道上10 M樣點的記錄長度
·Wave Inspector控制功能，提供了前所未有的波形分析效率
·I2C, SPI, CAN串行觸發和分析
·10.4英寸(264毫米) XGA彩色顯示器
·前面板上USB和CompactFlash，快捷簡便地存儲數據
·TekVPI?探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
·體積小，重量輕 - 僅厚5.4 英寸(137毫米)，僅重11磅(5公斤)
DPO4000系列產品技術數據:
| DPO4032 | DPO4034 | DPO4054 | DPO4104 | ||
| 類型 | DPO | DPO | DPO | DPO | |
| 帶寬 (MHz) | 350 | 350 | 500 | 1000 | |
| 單次帶寬 (MHz) | 350 | 350 | 500 | 1000 | |
| 實時取樣速率 (GS/s)* | 2.5 | 2.5 | 2.5 | 5 | |
| 連續波形捕獲速率(wfms/sec) | 3700 | 3700 | 3700 | 3700 | |
| 記錄長度 (點數/通道) | 10M | 10M | 10M | 10M | |
| 通道數量 | 2 | 4 | 4 | 4 | |
| 垂直精度 | 1.5% | 1.5% | 1.5% | 1.5% | |
| 主要特點 | 10.4英寸XGA顯示器 | S | S | S | S |
| e*Scope | S | S | S | S | |
| CompactFlash | S | S | S | S | |
| USB主機端口 | S | S | S | S | |
| TekVPI?探頭接口 | S | S | S | S | |
| 應用 | 汽車 (CAN) 串行總線觸發和分析 | A | A | A | A |
| 嵌入式 (I2C和SPI) 串行總線觸發和分析 | A | A | A | A | |
| 通信 | USB設備端口 | S | S | S | S |
| 10/100Base-T以太網 | S | S | S | S | |
| XGA輸出 | S | S | S | S | |
| iView兼容能力 | S | S | S | S | |
| GPIB | A | A | A | A | |
|
外觀尺寸 (英寸/毫米) |
高度 | 9 / 229 | 9 / 229 | 9 / 229 | 9 / 229 |
| 寬度 | 17.3 / 439 | 17.3 / 439 | 17.3 / 439 | 17.3 / 439 | |
| 厚度 | 5.4 / 137 | 5.4 / 137 | 5.4 / 137 | 5.4 / 137 | |
| 重量(磅/公斤) | 11 / 5 | 11 / 5 | 11 / 5 | 11 / 5 | |
* 數字實時(DRT)取樣技術，支持sin(x)/x內插
S 標配功能
A 單獨提供
