新一代振動光纖探測儀特點：
1. 采用獨特算法，有效屏蔽風、雨及小鳥引起的誤報。
2. 無風雨檢測環，調試簡捷。
3. 性價比極高，周界長度5m-2km。
4. 主機功耗低，DC 5V驅動。
5. 斷纖獨立報警。
6. 干觸點輸出。
一、系統簡介
LY-FVS光纖信號反饋系統由綠陽智匯電氣科技有限公司自主研發，基于激光干涉原理構建的分布式光纖周界安防預警系統。該系統采用高靈敏度的光纜振動傳感器，實時監控作用在傳感光纜上的各種振動現象，根據不同事件的特征發出警報，光纜可以安裝在各種周界設施上，并且可以利用光纜本身的通信功能，構成無源遠程監控網絡，起到保護整個周界安全的作用。
本系統安裝方便，只需將傳感光纜按照一定方式固定在需保護的周界設施上，在光纜的兩端連接LY-FVS系統前、末端無源傳感器，再通過普通通信光纜連接到指定的中央控制中心的LY-FVS主機上，即可實現對整個周界的破壞、攀爬等事件的實時監測報警。
系統安裝完畢后，在使用過程中無需對傳感光纜進行維護和保養（除了人為的破壞）。主機系統界面友善，操作和維護簡單。
該系統由于采用先進的光纖傳感技術，是周界安全預警的的主流發展方向之一，具有如下優勢：
-
抗干擾能力強：不受電磁或各種光線的干擾，室外器件無需電源；
-
響應時間≤1S；
-
檢測距離遠，可以監控60km之外防區的周界安全；
-
實時動態監測，不受雷雨天氣等惡劣自然環境的影響；
-
系統提供網絡接口，可與局域網進行連接，實現遠程監控；
-
操作簡單：提供圖形化操作界面，中文顯示，易于掌握，易于操作。
二、系統工作原理

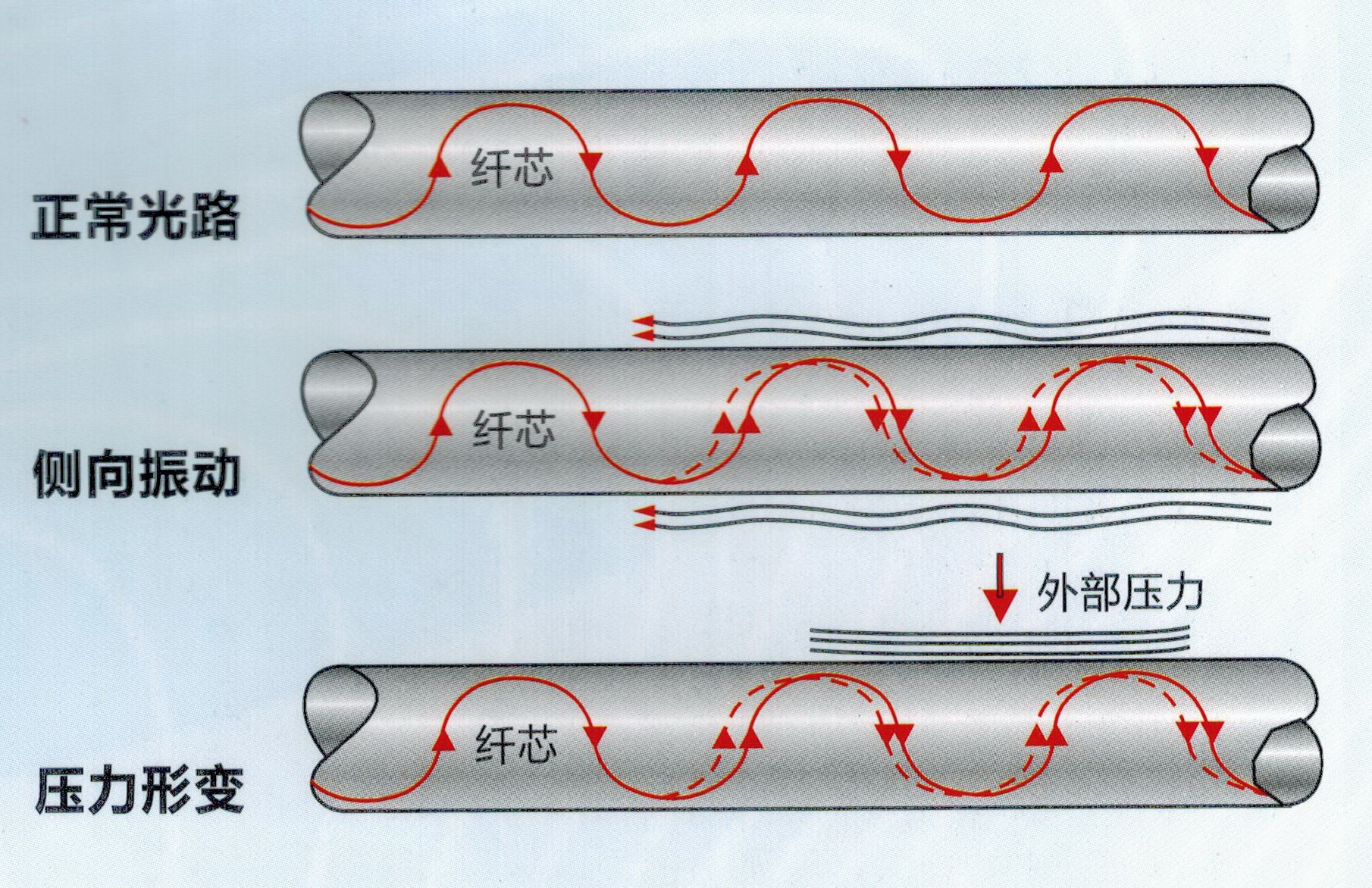

光纖不僅可以用于信號傳輸，還可以作為安全防范應用中的傳感器。當光纖傳感器受到外界事件干擾時，光纖中傳輸光的部分特性（如功率、相位，模場分布等）就會改變。通過檢測光的特性變化，使得干擾事件得以監控，這些事件包括：張力、位移、破壞、振動、沖擊、聲波、溫度等。
LY-FVS光纖信號反饋系統主要由基于激光干涉原理的分布式光纖振動傳感器組成。傳感系統采用兩芯單模光纖構成平衡光纖干涉儀，若光纖沒有受到外界的擾動，則干涉儀輸出信號的強度將保持不變；當光纖受到外界入侵（如：運動、聲波和觸動）引起光纖微弱振動時，由于光信號在兩根光纖中的相位發生變化，導致干涉儀輸出的光信號發生強弱變化。通過光探測器可檢測到這一波形變化，經過數據采集以及分析處理后，可以對相應的入侵事件輸出報警信號。
三、系統硬件功能及參數
1、系統組成：由前端傳感器、末端傳感器、報警模塊（多防區必備）、系統主機，報警服務器等組成LY-FVS安防實時監控系統軟件。
2、系統組網方式
單個系統主機最大可連接１２７個報警模塊，做到１２７個防區。
3、光纖振動預警系統性能指標
3.1 光纖傳感器：單模光纖傳感光纜
3.2 溫度范圍： 傳感光纜 : -40℃到 +70℃（室外環境）
系統主機： 0℃到 +40℃（室內環境）
3.3 輸入電壓： AC220V/50-60Hz, 開關可選擇
3.4 系統總統耗：最大500 瓦
3.5 光接口： FC/APC 單模連接器
3.6 頻率響應： 1Hz — 10KHz
3.7 傳感器類型：無源、連續、無輻射、抗干擾
3.8 可靠性：經20k次試驗，漏報0次，單事件誤報0次
3.9 信號響應最大延時：≤1s
3.10 通信接口：無線通信接口/以太網接口，也可根據用戶需求設計
四、安防實時監控系統軟件系統
1．系統要求：
1.1服務端: 操作系統支持WIN2000/XP及以上系統
1.2客戶端: 集成型工控機或定制機。
2．軟件介紹
進入實時檢測界面的軟件主界面，將會顯示系統檢測到的入侵報警、故障報警、防拆報警事件，在電子地圖中顯示發生事件的防區位置，并對每種報警事件數量分別進行統計，根據報警類型不同而發出不同的報警聲音，報警燈也隨報警類型的不同而變化。
在即時事件列表中將顯示事件發生時間，事件名稱，所在模塊名稱和發生防區名稱。
報警事件優先級從高到低依次為入侵報警，防拆報警，故障報警。
五、系統特點
1、技術優勢：傳統周界安防產品受風雨影響而導致的誤/漏報現象較為嚴重，我司研發的LY-FVS系列光纖振動預警系統在信號采集甄別上運用獨特的算法減少誤/漏報，為國內目前領先技術。
2、超大范圍：防區型報警主機可自帶１２７個防區，單臺主機可實現60公里探測。精確定位型報警主機可實現單臺設備６０公里有效探測。真正意義上實現大范圍、長周界的整體防范。
3、防區無源：系統采用單模光纖作為探測單元，戶外整個防區無源化，并能有效避免雷電干擾，特別適用于易燃易爆及強電磁干擾等場所，如：油庫、電站、彈藥軍火庫、金庫、博物館、監獄、機場、邊境口岸、別墅、智能建筑、高鐵,等。
4、適用性強：光纖不受周界介質、形狀、環境等因素的限制，特別適用于無介質或介質不規則、介質不一、環境惡劣、地理復雜等區域。
5、施工方便：光纜可直接敷設在周界介質上（如：鐵絲網、鐵藝圍欄和實體圍墻等），無需挖電纜溝，大量減少了施工費用及時間。對已有的通信光纜，可直接利用冗余的纖芯進行探測設置。
6、兼容匹配：該產品作為物聯網的前端設備，配置了多種數據連接端口，可與其它集成平臺兼容。如：其它報警主機、數字矩陣、DVR、NVR、現場聲光報警等（主機不會因聯動而影響整個系統的反應速度）。
7、使用壽命：整個系統使用壽命長、性能穩定、維護成本低廉。
8、節能環保：系統功耗低，材料對環境無害。
