智能人防通風方式信號燈箱三防顯示屏

一、產品概述
智能人防通風方式信號燈箱和智能人防通風方式控制箱配套使用，是人防電氣工程專用產品，主要用于人防地下室空氣質量顯示和報警，控制箱內采用可編程控制器輸出三種通風方式信號，顯示屏采用LED分別顯示三種通風狀態。

通風方式轉換指令由上級指揮單位發來，或由本單位防化通信值班室實地檢測空氣質量后作出決定。

二、產品特點：：

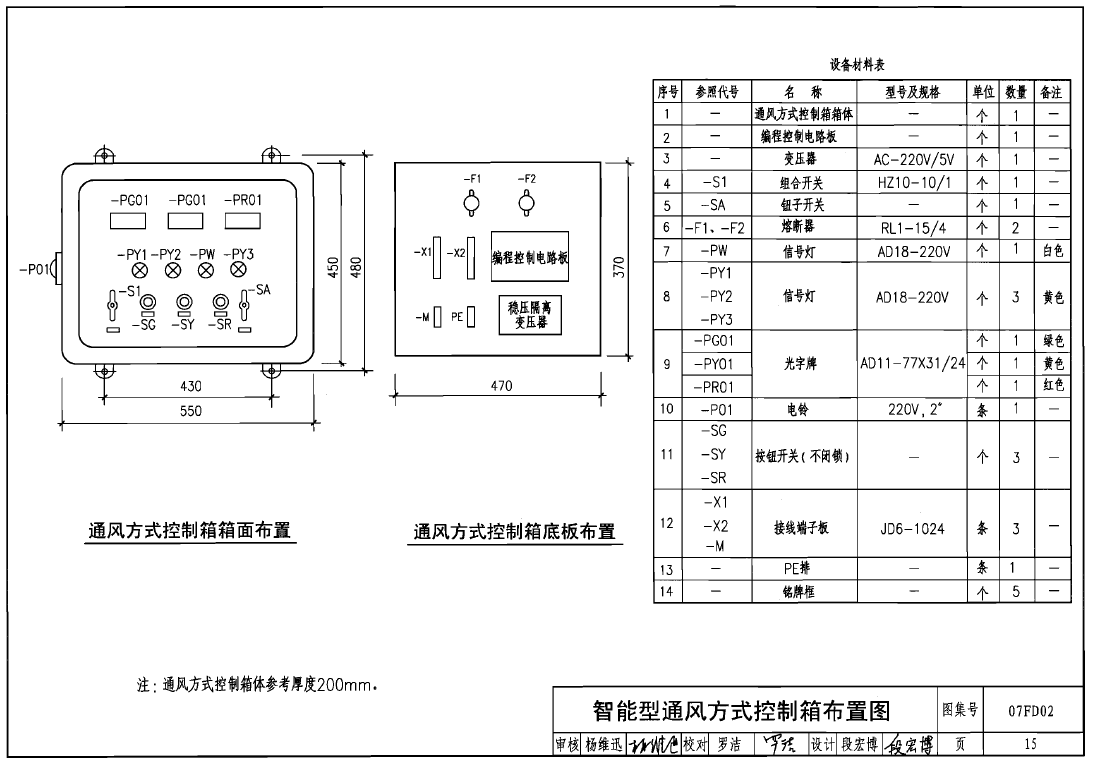

●按照國標圖集，標準化生產，（人防圖集《07FD02》第14、15、16頁）

三、產品參數：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

●電源電壓：AC220V；

●額定功率：15W；

●箱體尺寸：380*200*70mm（長H*高W*深D）；

●防護等級：IP65；

●箱體板材厚度：1.0mm；

●箱體顏色；標準顏色RAL7032（計算機灰）或RAL7035（計算機白，需提前定制）.

四、安裝及其他 ：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

●安裝方式：掛墻明裝；

●安裝高度：箱體底邊距門上沿0.2米;

●安裝位置：人員出入口、進排風機房、人防電站等工程藍圖設計需要安裝的地方;

●各防護單元的通風方式信號裝置自成系統.

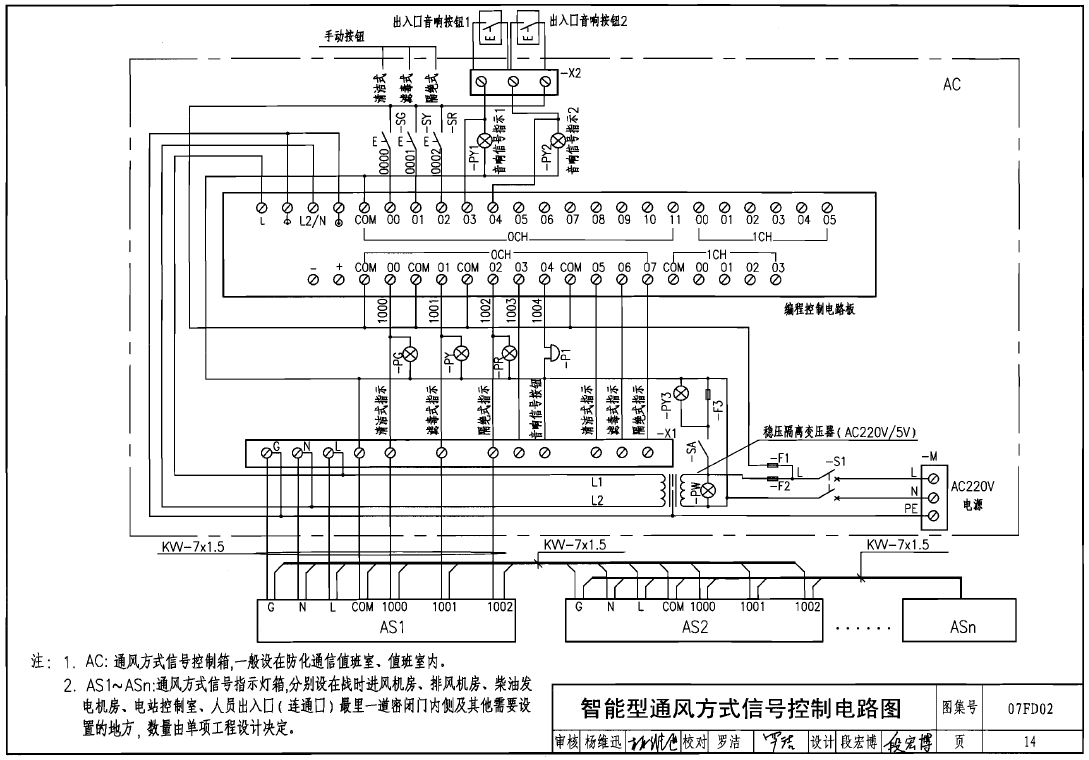

五、控制原理圖：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：
