廢氣由吸塵罩收集，吸塵罩的大小根據廢氣源的大小來制作，在通過管道在引風機的作用下進入催化燃燒設備處理。為避免顆粒狀漆霧影響后續的活性炭吸附過程，尾氣先進入干式預過濾處理裝置，將尾氣中的顆粒狀污染物截留下來，再進入活性炭吸附床進行吸附處理，廢氣中的氣態有機污染物被吸附在活性炭表面，而干凈的氣流沿管道高空排放。經過一段時間的吸附，活性炭對污染物吸附達到一定的程度后，啟動系統的活性炭脫附再生過程，將原來吸附在活性炭里的有機廢氣脫附出來，通過催化燃燒將氣態有機污染物轉化成二氧化碳和水蒸汽，經處理后的氣流高空達標排放。

TERM BEGINS

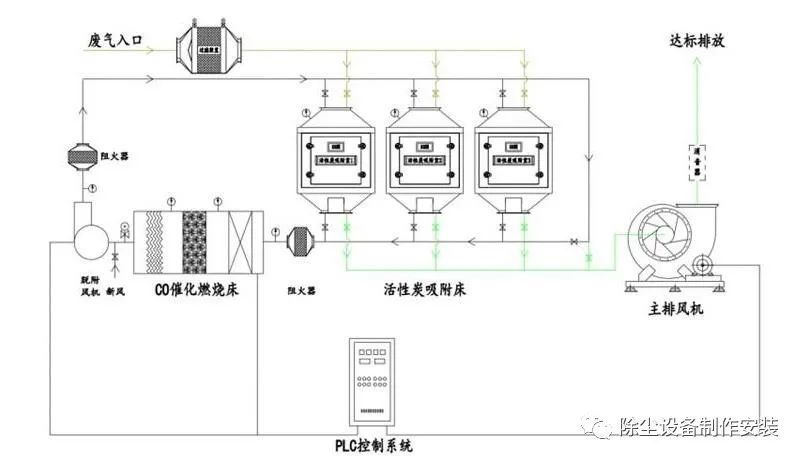

待處理的有機廢氣由風管引出后進入干式過濾器將顆粒物塵雜去除后進入活性炭吸附床，根據風量的大小確定吸附床數量（可為一吸一脫或多吸一脫），可通過閥門來切換，使氣體進入不同的吸附床，該吸附床是交替工作的，氣體進入吸附床后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風機排向大氣。

活性炭再生裝置原理

通過控制脫附過程流量可將有機廢氣濃度濃縮10-20倍，脫附氣流經催化床內設的電加熱裝置加熱至300℃左右，在催化劑作用下起燃，催化燃燒過程凈化效率可達97%以上，燃燒后生成CO2和H2O并釋放出大量熱量，該熱量通過催化燃燒床內的熱交換器一部分再用來加熱脫附出的高濃度廢氣，另外一部分加熱室外來的空氣做活性碳脫附氣體使用，一般達到脫附～催化燃燒自平衡過程須啟動電加熱器1小時左右。達到熱平衡后可關閉電加熱裝置，這樣的再生處理系統靠廢氣中的有機溶劑做燃料，在無須外加能源基礎上使再生

過程達到自平衡循環，極大地減少能耗，并且無二次污染的產生，整套吸附和催化燃燒過程由PLC實現自動控制。

催化燃燒是利用貴金屬催化劑降低廢氣中有機物的活化能，使有機物在較低的溫度(一般在250～300oC左右，不同成分的有機物，其催化燃燒溫度不一樣)下發生無火焰燃燒。其原理是廢氣經過催化劑時，先被吸附至催化劑表面，然后在一定的溫度下發生催化燃燒，達到凈化的目的。目前有機廢氣處理中常用的催化一般為蜂窩狀鈀金屬催化劑和鉑金屬催化劑，催化燃燒方式有電加熱和燃氣加熱，燃燒類型有直接催化燃燒(CO)和蓄熱式催化燃燒(RCO)。催化燃燒一般適用于小風量、高濃度、高溫的氣態有機物，且廢氣中不能含有硫、鉛、汞、砷及鹵素等可使催化劑中毒的因子。

活性炭是經過活化處理后的碳，其具備比表面積大，孔隙多的特點，使其具有較強吸附能力。顆粒碳比表面積一般可達700—1200m2/g，其孔徑大小范圍在1.5nm一5um之間。其吸附方式主要通過2種途徑：一是活性炭與氣體分子間的范德華力，當氣體分子經過活性炭表面，范德華力起主導作用時，氣體分子先被吸附至活性炭外表面，小于活性炭孔徑的分子經內部擴散轉移至內表面，從而達到吸附的效果，此為物理吸附;二是吸附質與吸附劑表面原子間的化學鍵合成，此為化學吸附。活性炭吸附一般適用于大風量、低濃度、低濕度、低含塵的有機廢氣。

活性炭吸附段：經過預處理后的廢氣進入活性炭吸附箱，氣體進入吸附箱后，氣體中的有機物質被活性炭吸附而著附在活性炭的表面，從而使氣體得以凈化，凈化后的氣體再通過風管接入下一級處理設備。

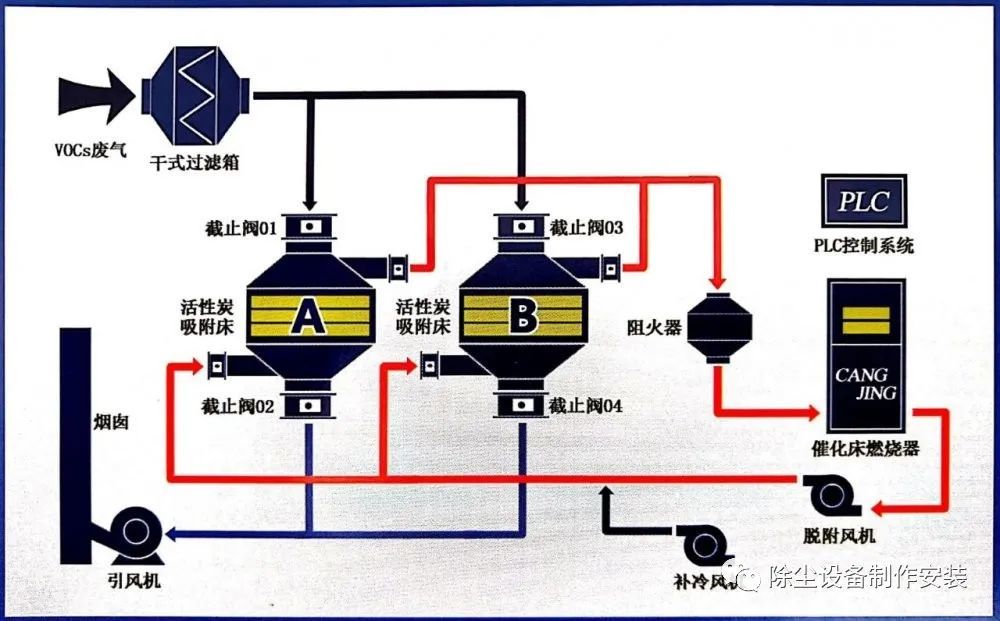

脫附氣體流程：當吸附床吸附飽和后，可啟動脫附風機對該吸附床脫附，脫附氣體首先經過催化床中的換熱器，然后進入催化床中的預熱器，在紅外熱器的作用下，使氣體溫度提高到?300℃左右，再通過催化劑，有機物質在催化劑的作用下燃燒，被分解為?CO?2和?H?2O，同時放出大量的熱，氣體溫度進一部提高，該高溫氣體再次通過換熱器，與進來的冷風換熱，回收一部分熱量。從換熱器出來的氣體分兩部分：一部分直接進入下一級處理設備；另一部分進入吸附床對活性炭進行脫附。當脫附溫度過高時可啟動補冷風機進行補冷，使脫附氣體溫度穩定在一個合適的范圍內。

催化燃燒設備是根據吸附（效率高）和催化燃燒（節能）兩個基本原理設計，采用雙氣路連續工作，一個催化燃燒室，幾個活性炭吸附床交替使用。先將有機廢氣用活性炭吸附濃縮，當快達到飽和時活性炭停止吸附，然后用熱氣流將有機廢氣從活性炭上脫附下來使活性炭可以再利用；脫附下來的有機物已被濃縮（濃度較原來提高幾十倍）并送往催化燃燒室進行催化氧化反應，使廢氣生成二氧化碳及水蒸氣排出。催化燃燒反應是放熱反應，放出的熱量被回收利用，催化燃燒室可維持自燃，不用外加熱，整個廢氣處理過程幾乎只消耗風機的功率，所以比較節能。催化燃燒產生的熱尾氣一部分排入大氣，大部分被回收利用送往活性炭吸附床，用于活性炭脫附再生的熱量供給。這樣可滿足燃燒和吸附所需的熱能，達到節能的目的。再生后的活性炭可進行下次吸附，可以達到重復利用的目的。

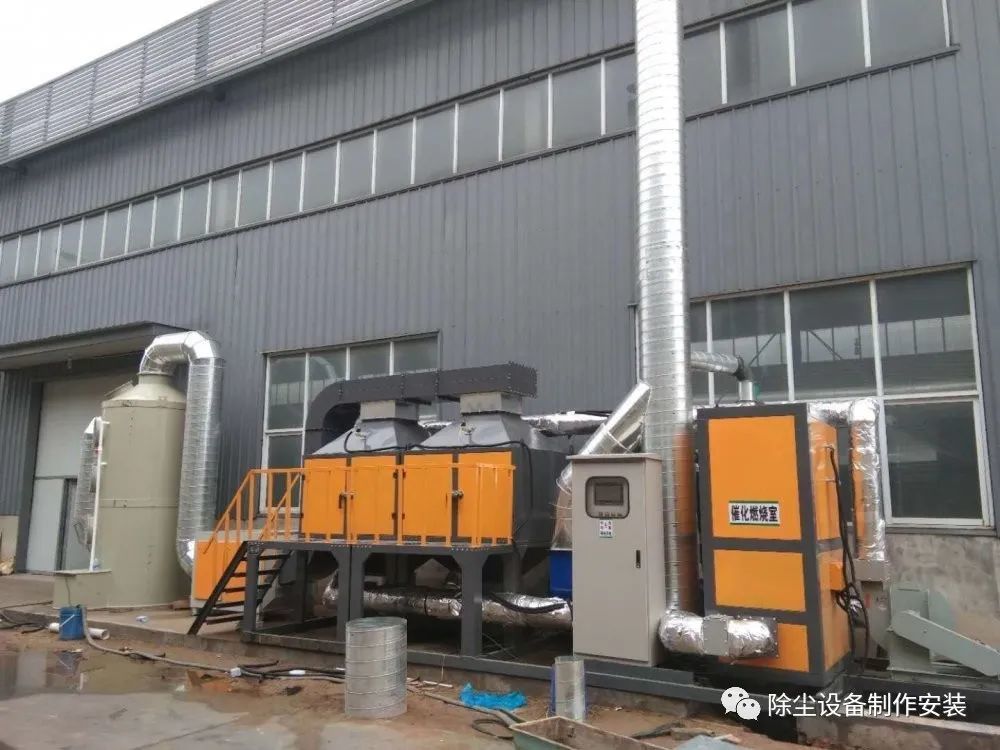

催化燃燒設備

活性炭吸附脫附催化燃燒是新一代VOC廢氣處理設備，是將吸附濃縮單元和熱氧化單元有機結合起來的一種方法，主要適用于低濃度有機氣體尤其對大風量的處理場合，均可獲得滿意的經濟效果和社會效果。經吸附脫附后轉化成小風量、高濃度有機廢氣，對其進行熱氧化處理并將有機物燃燒釋放的熱量有效利用。

有機廢氣先通過干式過濾，將廢氣中顆粒狀污染物截留去除，然后進入吸附床進行吸附，利用蜂窩狀活性炭將有機溶劑吸附在活性炭表面，處理后的潔凈氣體經過風機、煙囪高空排放。活性炭經過吸附運行一段時間后達到飽和，啟動系統的脫附催化燃燒過程，通過熱氣流將原來已經吸附在活性炭表面的有機溶劑脫附出來，并經過催化燃燒反應轉化成二氧化碳和水蒸氣等無害物質，并放出熱量，反應產生的熱量經過熱交換部分回用到脫附熱氣流中，當脫附達到一定程度時釋放熱，使脫附加熱達到平衡，系統在不借助外加熱的情況下完成脫附再生過程。

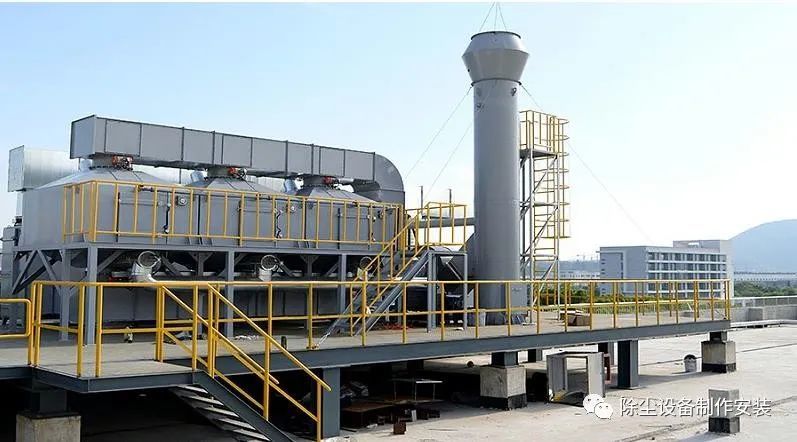

催化燃燒設備

催化燃燒設備主要用于涂裝、印刷、機電、家電、制鞋、塑料及各種化工車間里揮發或泄漏出的有害有機廢氣的凈化及處理，尤其對高濃度、大風量的廢氣有較好的處理效果，均可獲得滿意的經濟效益和社會效益。

該工藝主要采用催化劑，廢氣在催化劑作用下發生氧化反應，生成無毒無味的二氧化碳（CO2）和水（H2O）；

其獨特的換熱系統保證了余熱的有效回收，當廢氣濃度達到一定程度時，換熱系統能使有機廢氣加熱到催化氧化反應的起始溫度，無需電加熱，通過自身熱量平衡處理有機廢氣。

該裝置是將濃縮的有機廢氣引入主要設備。有機廢氣經內裝加熱裝置從活性炭層中將有機物分離后，通過催化劑的作用分解成水和二氧化碳，同時釋放能量，由熱交換裝置置換能量，用于維護設備自燃的能源。

當催化床溫度達到250～300時，催化燃燒床開始反應，利用廢氣燃燒產生的熱空氣循環使用，此時電加熱停止，不需要外加熱，單床脫附，脫附時間為2~3小時，設定時間活性炭吸附箱定時自動切換脫附，內部裝填的陶瓷蜂窩體貴金屬催化劑使用壽命為8000小時。整個脫附系統采用多點溫度控制，保證脫附效果的穩定。

吸附+催化燃燒裝置

采用吸附濃縮+催化燃燒組合工藝，整個系統實現了凈化、脫附過程閉循環，與回收類有機廢氣凈化裝置相比，無須備壓縮空氣和蒸氣等附加能源，也無須配備冷卻塔等附加設備，運行過程不產生二次污染，設備投資及運行費用低。

催化燃燒,催化燃燒設備,催化燃燒廢氣處理設備，催化燃燒設備應用新型活性炭（多為蜂窩炭或纖維炭）吸附濃縮低濃度的有機廢氣，吸附接近飽和后引入熱空氣加熱活性炭，使有機廢氣脫附出來進入催化燃燒床進行無焰燃燒凈化處理，熱氣體在系統中循環使用或增設二級換熱器進行熱能回收。該法將低濃度的有機廢氣通過活性炭將其濃縮成高濃度的有機廢氣再通過催化燃燒徹底凈化。該法吸取了吸附法和催化燃燒法的優點，克服了各自單獨使用的缺點，是目前國內治理有機廢氣的成熟、實用的方法。

選用特殊成型的蜂窩活性炭作為吸附材料，吸附劑壽命長，吸附系統阻力低，凈化效率高。

用貴金屬鈀、鉑載在蜂窩陶瓷上作催化劑，催化燃燒率達97%以上，催化劑壽命長、催化劑的分解溫度低，脫附預熱時間短，能耗低。

催化燃燒裝置主要由熱交換器、燃燒室、催化反應器、熱回收系統和凈化煙氣的排放煙囪等部分組成，如右圖所示。其凈化原理是：未凈化氣體在進入燃燒室以前，先經過熱交換器被預熱后送至燃燒室，在燃燒室內達到所要求的反應溫度，氧化反應在催化反應器中進行，凈化后煙氣經熱交換器釋放出部分熱量，再由煙囪排入大氣。
