定制繞線式感應加熱器PDER型 頻率實時高速自動跟蹤 功率60KVA
產品介紹

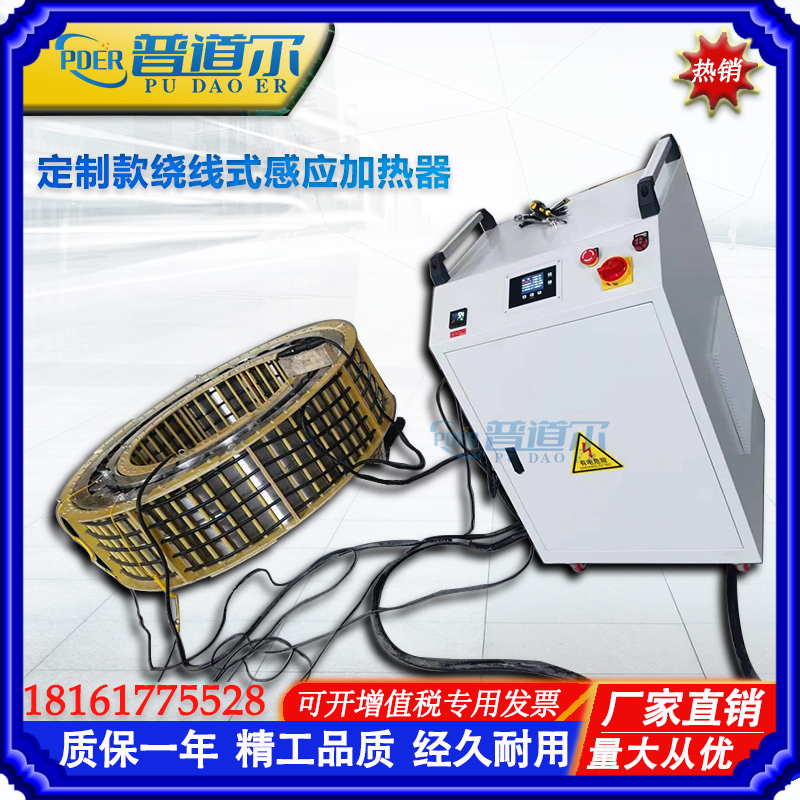

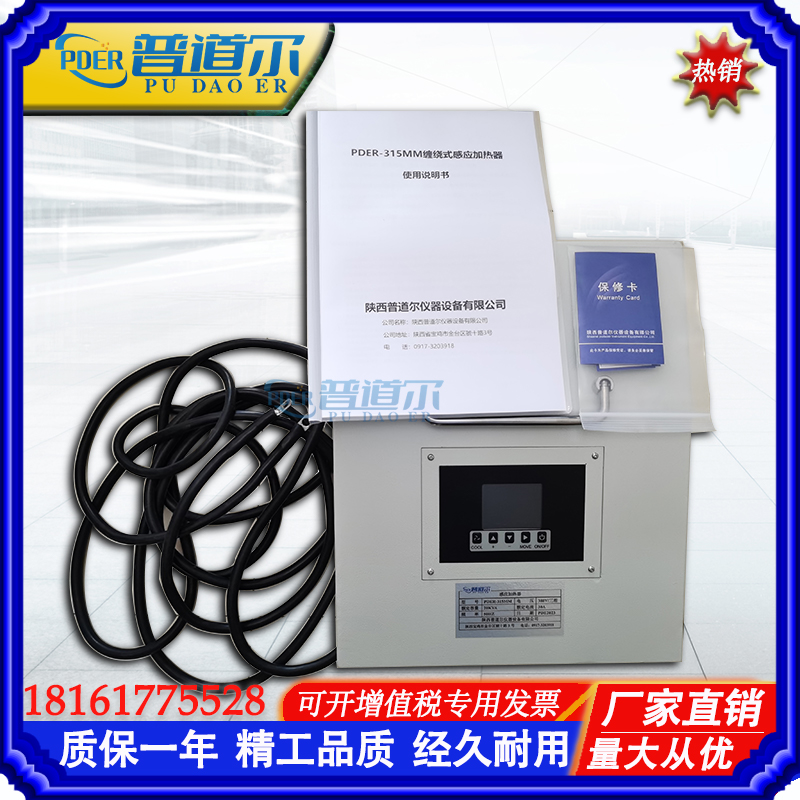

PDER系列定制款繞線加熱器
產品特點
一.特別注意事項：
1、為防止觸電，應經常檢查接地線是否可靠，電源上因該配置漏電保護開關。
2. 加熱電纜必須連接可靠，輸出是和電網隔離的加熱電纜對地是沒有電壓的，加熱電纜之間諧振電壓比較高（100-500V） 之間

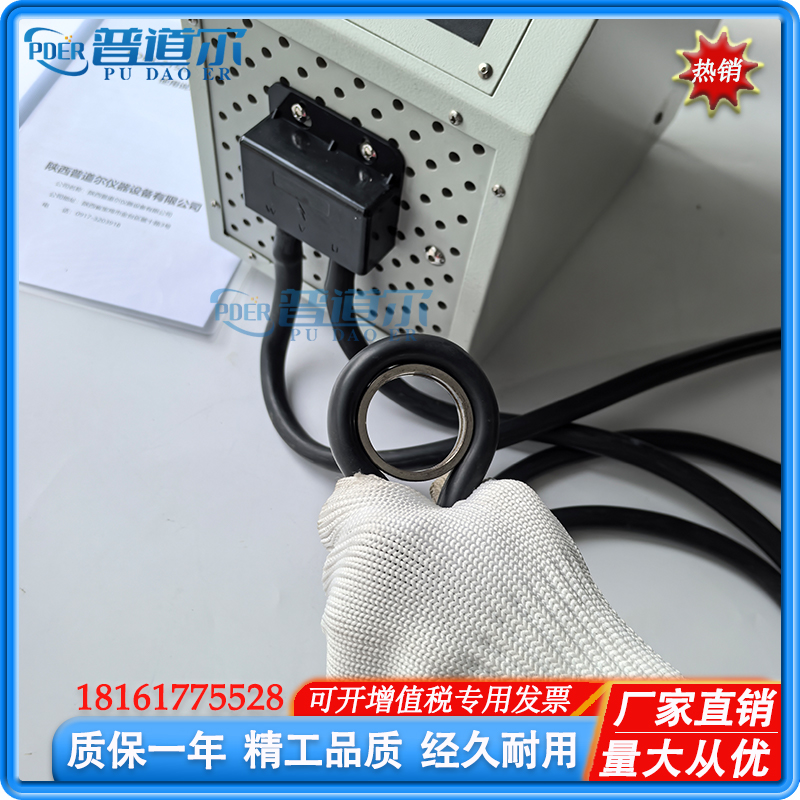

3. 加熱電纜纏繞工件加熱，不是圈數越多越好，看加熱時工作電流，調整圈數。加熱電纜長度為5-8米之間不能隨意增加加熱電纜長度。線纜為那高溫線纜，使用時發熱為正?，F(xiàn)象。
4、 出現異常請立即切斷電源，檢查哪里異?；謴?fù)后，再上電測試。
5 . 設備工作時加熱電纜 附近周圍金屬都會發熱，加熱線纜多余長度不要放機箱上，或則金屬物上,否則金屬會發熱甚至起火，
6 . 設備不能長期工作，否則會燒壞線圈和電源。一般連續使用10分鐘以內
7 . 需要加熱的金屬溫度超過280度 需要在加熱金屬和線纜直接加隔熱層，可以使用石棉或則其他耐高溫材料隔絕否則電纜表皮會燙壞。
8； 本設備應用于熱裝，熱拆感應加熱，線圈和諧振電容專為熱裝感應加熱匹配，用戶可根據工件加熱工藝要求來具體選用。
9 線圈加熱很??；零件比如加熱電纜加熱很小的一個工件相當于空燒 簡易空燒功率設定百分之80，否則容模塊保護。故障不加熱，關機一分鐘重新啟動就可以。
定制繞線式感應加熱器PDER型 頻率實時高速自動跟蹤 功率60KVA
二、產品技術參數
輸入電源：三相380V
最大輸入電流：90A
最大輸入功率：60KVA
輸入側功率因數：>0.95
最大感應器輸出平均電流：400A
最大逆變器輸出平均電壓：250V
額定輸出功率：60KVA
輸出頻率范圍：13-25KHz
冷卻：風冷
測溫方式：K型熱電偶
溫控范圍：30-300度
外形尺寸：長度400MM 寬度430MM 高度500MM 重量約50KG
三、電路組成
如圖1，三相380V交流電壓輸入經三相二極管全橋整流電容濾波變換成直流電壓，經全橋逆變電路，變換成脈寬可調的高頻交流方波電壓，經高頻變壓器負載匹配，諧振電容、感應線圈，組成RLC串聯諧振槽路?？刂齐娐犯鶕?jù)逆變諧振電流的頻率和幅值，自動跟蹤逆變電壓和電流相位，通過驅動電路，實現對逆變電路的頻率和輸出功率控制。
四、面板功能

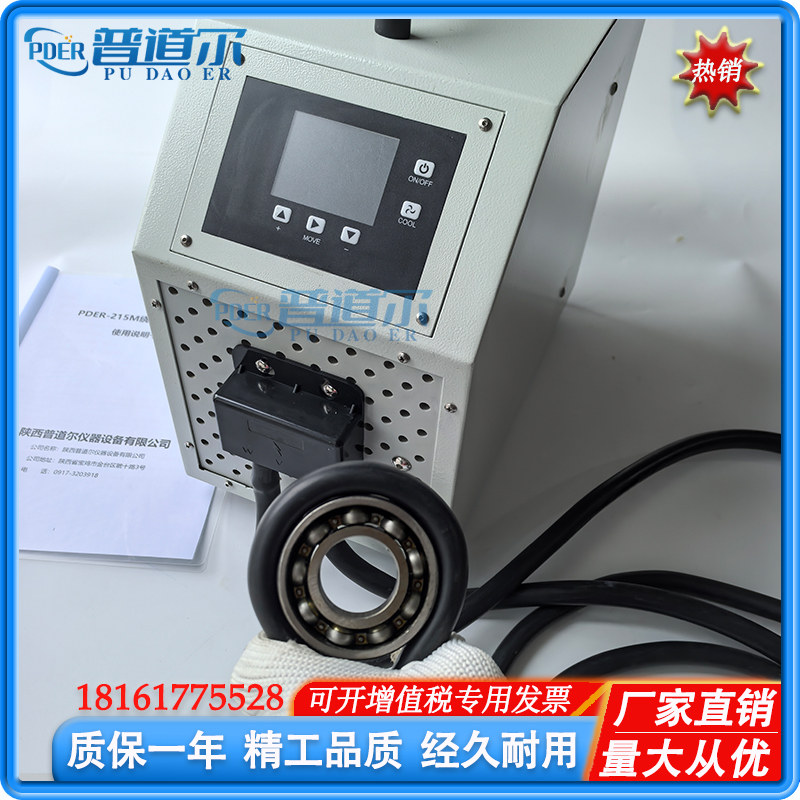

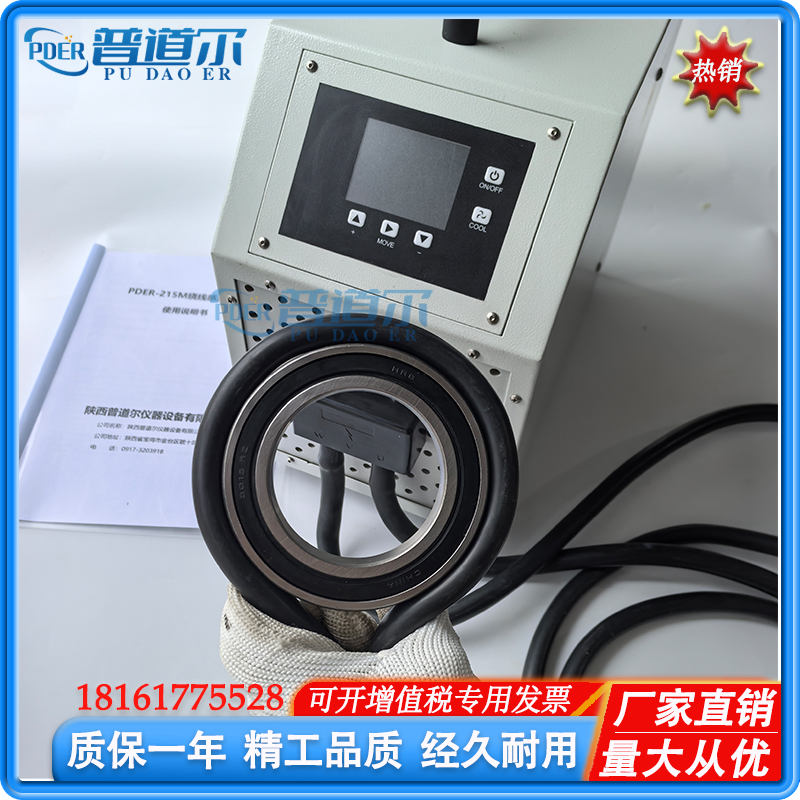

一、主控制面板

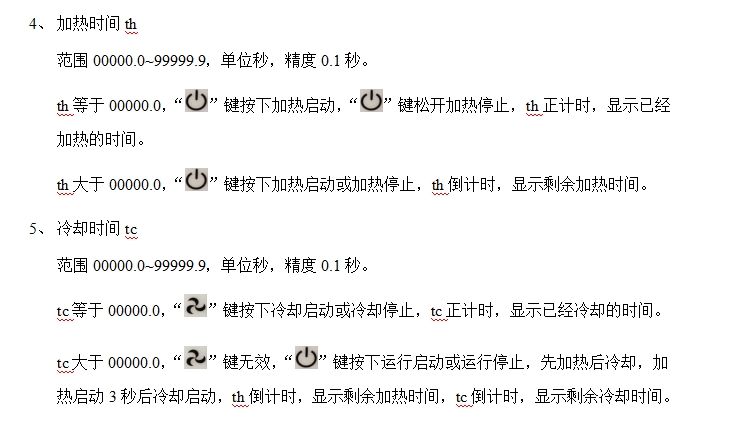

感應加熱使用說明
（1）確認參數下方無“_”；若參數下方有“_”，按“?”鍵直到“_”消失。
（2）參數選中，按“▲”鍵前進（下移）或者按“▼”鍵后退（上移），選中需要修改的參數，選中后參數顯示紅色。
（3）參數修改，按“?”鍵，被選中參數的下方出現“_”，每按一次“?”參數下方“_”向右移動一位；按“▲”鍵增大或者按“▼”鍵減小 “_”上方的數字。
（4）參數確認：按“?”鍵直到參數下方無“_”，參數修改完成。
出廠默認無法修改，即不能分段工作。
功率輸出百分比，范圍0.0~100.0%，精度0.1%。
加熱溫度設定值，范圍0~300℃，精度1℃。
Tg等于0，不進行溫度控制。
Tg大于0，進行溫度控制，即在加熱時間內，溫度高于Tg不加熱，溫度比Tg低2℃及以上加熱。
五、機箱后部
六、機箱前側
注：機箱前側兩個輸出接線柱連接加熱電纜，連接必須穩定牢固嚴禁短路松動。
七、操作方法
1 . 接上三相三線380V電源（電源線建議16平方以上），機器可靠接地，連接加熱電纜纏繞好需要加熱零件，需要測溫時候連上熱電偶，接通主電源，機器顯示屏全部亮起，設置需要加熱的溫度時間。
2.啟動加熱觀察加熱電流和溫度上升的速度，如有異常關機檢查后再開機。
