超前小導管加工的革命性突破

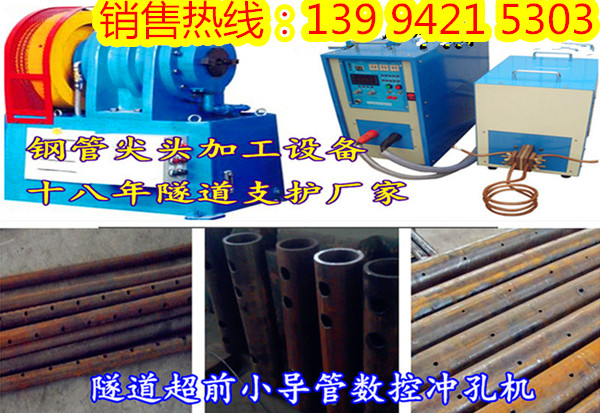

超前小導管專用數控鋼管沖孔機是山西萬澤錦達機械制造有限公司根據市場需要與2015年推出的較新設備，專門用于加工超前小導管自動化沖孔加工，能自動將型材沖出圖紙要求的各種孔，可以加工圓管、方管、角鋼等各種異型型材。
送料動力：采用大扭矩力交流同步伺服電機，具有反應快，定位精度高，低噪音，制動熱損小，壽命長的特點。
運動控制：采用先進的plc控制器，觸摸屏操作，簡單方便
壽命保證：本設備標準件均為名優配件，基礎件加工采用數控加工中心制作，裝配精度高，較大限度延長設備使用壽命。
數控機箱是機器的指揮中心，進料、控制沖孔的速度，調節生產效率是他的職責。
沖壓模具是整機器的核心，它的精度和質量直接決定產品的質量。
這幾部分的設置，均是可控的，數控機箱的程序是可以更改的，沖壓模具是可以更換的，泵站提供的壓力是可以調節的。
傳統加工和小導管專用加工機效益對比
對比項目
傳統人工方式
小導管尖頭加工機
耗材成本
乙炔/罐+氧氣/罐=110元
無（大大節省耗材成本）
電費
3kWh
5.5kWh
產量
1人/小時20根
6根/分鐘×60分鐘=360根
成品質量
粗糙
標準美觀
沖孔機產品參數：
主要技術參數項目
單位
數值范圍
圓管直徑
mm
Φ42/ Φ50/(D60/ Φ76/ Φ89/ Φ108
沖孔范圍
mm
Φ6一 Φ16
最大加工有效長度
mm
500-6000
沖孔速度
times/min
12
送料速度
mm/sec
200-800
送料精度
mm
土0.30
油泵電機功率
kW
5.5
液壓系統壓力
Mpa
14
小導管沖孔機工作效率：
1 每天正常工作八小時一人一機可沖孔20000萬余孔
2沖孔速度:80-120次/分,無需定位，無需劃線。
3孔距精度：±10C。
4 最大工件沖孔長度:6M 單次送料長度：1000MM~6000MM。也可根據要求定制非標設備。
5 操作界面簡單易學，傻瓜操作，有自動計算功能，有單支等距沖孔（專業針對防盜窗管材沖孔設計程序，只要把料長，沖針直徑，孔數 輸入電腦，就會自動計算頭尾長度和孔距）。
6 送料方式:采用液壓/氣動夾緊工件自動進料后,按孔距自動向外送料,送料方式采用高精度伺服電機自動控制送料。
