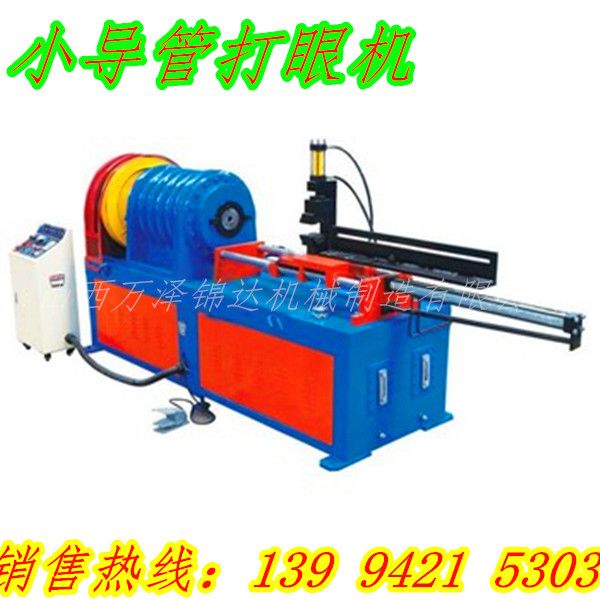

云南昆明76型小導管打孔機【圖】

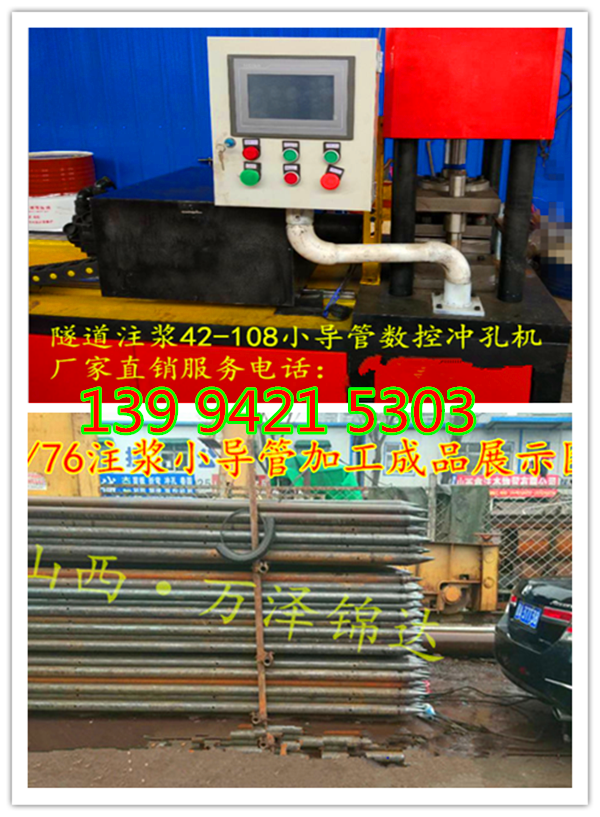

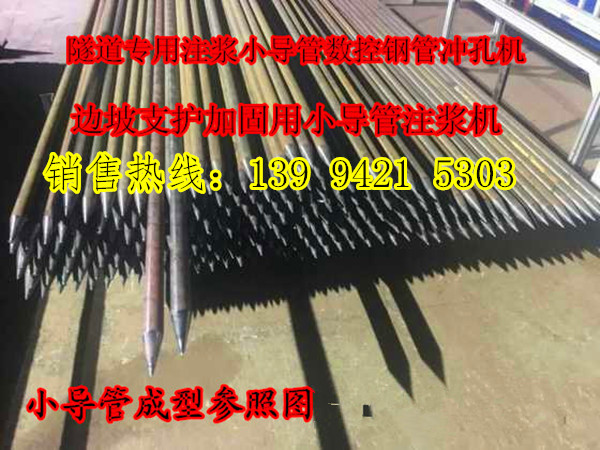

小導管沖孔機超前小導管采用φ42無縫鋼管，長度3.5m，布置于隧道拱部起拱線以上范圍內，小道管環向間距為30cm，管身按梅花形布設泄漿孔，孔徑6-8mm，間距20cm-30cm；小導管端部加工成尖頭，掌子面鉆孔或直接插打。

小導管安設后，用塑膠泥封堵孔口，并噴射砼封閉工作面，噴射厚度10cm。采用注漿泵注漿，注漿管連接好后,將配制好的水泥漿液倒入注漿泵儲漿筒內,水泥漿液濃度為1:1單液水泥漿，開動注漿泵，通過小導管向周邊圍巖壓注水泥漿。注漿按照由低到高隔孔預注或群孔注漿的方法進行。單孔注漿時，首先以初壓注漿，然后在終壓下進行注漿并保持1～2min終壓再卸荷，保證注漿量及擴散半徑達到設計要求，達到超前加固的目的。注漿過程中，對漿液應不停攪動，避免沉淀分層，影響漿液濃度。

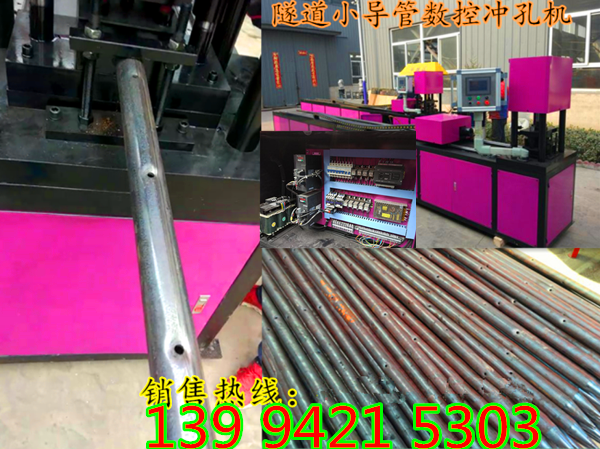

沖孔機產品參數：

小導管沖孔機工作效率：

1 每天正常工作八小時一人一機可沖孔20000萬余孔

2沖孔速度:80-120次/分,無需定位，無需劃線。

3孔距精度：±10C。
4 最大工件沖孔長度:6M 單次送料長度：1000MM~6000MM。也可根據要求定制非標設備。
5 操作界面簡單易學，傻瓜操作，有自動計算功能，有單支等距沖孔（專業針對防盜窗管材沖孔設計程序，只要把料長，沖針直徑，孔數 輸入電腦，就會自動計算頭尾長度和孔距）。
6 送料方式:采用液壓/氣動夾緊工件自動進料后,按孔距自動向外送料,送料方式采用高精度伺服電機自動控制送料。
