本檢測線適用于設計、制造公稱工作壓力為16 - 25MPa，公稱容積為30 - 120L，滿足壓縮天然氣鋼瓶、不同類型、規格的鋼質內襯環向纏繞氣瓶定期檢驗。

1、鋼瓶瓶技術參數：

①氣瓶外徑：219 -426mm

②氣瓶長度：600 -2000mm

③氣瓶重量：  ≤160Kg

2、氣瓶外形：形式A（收底）、形式B（凹底）、形式C（兩頭瓶）

總體性能要求：

1、滿足鋼瓶瓶年檢5000-10000只。

2、適合不同規格氣瓶的綜合在線檢驗，滿足天然氣瓶檢驗要求以及國家相關法規、標準。

3、檢測線具有一定的自動化操作能力，實現流水作業，、大大的提高檢測效率，保證檢測質量。

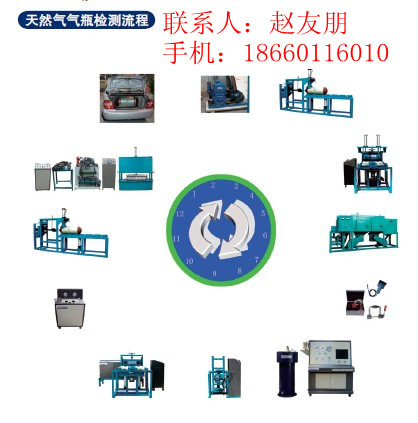

檢測設備技術參數：

主體設備：

1、氮?dú)庵脫Q裝置

主要技術參數：

型號：GBN-01

(1)氮?dú)鈮毫Γ?/span>6-10MPa；

(2)使用壓力：0.4MPa；

(3)工位數： 4；

(4)置換后可燃性氣體含量（V）：<2%；

(5)配備管道氣體減壓器；

（6）氣體減壓器進口壓力：≥15MPa

2.真空泵（可根據客戶要求選配）

(1)真空度：-0.1-0.5MPa；

(2)精度：1.5級；

(3)功率：2.2kW；

（4）抽氣速率：15L/S；

3、臥式瓶閥裝卸機

型號：PFX-01

主要技術參數：（含電子扭矩控制）

(1)電機功率：2.0kW；

(2)傳動速比：1：60；

(3)主軸轉速：15r/min；

(4)氣源壓力：0.5-0.8MPa；

(5)使用氣瓶范圍：直徑￠219-426；長度L600-2000mm；

(6)裝瓶閥：手動/自動；

4、水壓試驗機

型號：NSY-01

主要技術參數：

(1)測試壓力：0-40MPa；

(2)測試范圍：氣瓶外徑：219 -426mm氣瓶長度：600 -2000mm；

(3)工作氣源壓力：0.6-0.8MPa；

(4)工作氣源流量：≥1m3/min；

(5)外接電源電壓：220V /50Hz；

(6)控制采用：計算機+數據采集卡(美國NI)+ 控制軟件

軟件程序：基于labview程序開發環境自主開發；

5．倒水機

型號：DW-01

主要技術參數：

(1)使用范圍：直徑：￠229-270mm高度：1100-1750mm；

(2)氣源壓力：0.6-0.8MPa；

(3)翻轉速度：2.4r/min；

(4)翻轉角度：1 50℃；

(5)工位數：1；

6.氣瓶?jī)?nèi)部干燥機

型號：GZ-01

主要技術參數：

(1) 適用氣瓶：直徑￠219-425mm   長度1000-1800mm；

(2)設定溫度：0-200℃；

(3)總功率：  17KW；

(4)翻瓶架：2工位；

(5) 工作效率：≥12只／h；

(6)外形尺寸：約2100×1000×1100mm；

7、天然氣瓶瓶閥校驗臺

型號：FX-01

主要技術參數：

(1)氣源壓力：≥20 MPa；

(2)測試壓力：20MPa；

(3)測試介質：空氣；

(4)驅動壓力0.4-0.8 MPa；

(5)工作效率：40-50只／小時；

(6)外形尺寸：約750×650×1200mm；

8、天然氣瓶氣密性測試機

型號：QPC-01

主要技術參數：

(1)工作測試壓力：2 0MPa；

(2)工作效率：5-10只／小時；

(3)氣源壓力：0.6-0.8MPa；

9.高壓空氣壓縮機（進口）

主要參數：

（1）冷卻：水冷；

（2）輸出壓力：25 MPa；

 (3) 排量：0.56m3/min；

10.液驅氣壓縮機

主要參數：

（1）冷卻：水冷；

（2）輸出壓力：25 MPa；

 (3) 排量：0.56m3/min；

（4）質保期2年

11.氣瓶?jī)?nèi)部清洗機

型號：PQX-01

主要技術參數：

(1)處理氣瓶直徑范圍： ￠219-426mm  高度范圍：   600-2000mm；

(2)電機功率：3KW；

(3)翻轉速度：2.4r/min；

(4)翻轉角度：60-75℃；

(5)工位數：2；

1 2、自動進出瓶架

1 3、輸送線

14、上瓶架、下瓶架

15、轉向盤
