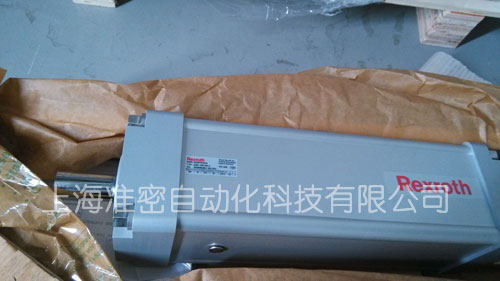

力士樂電缸R054701913專業供應
REXROTH電磁閥，德國力士樂電磁閥，Rexroth電磁閥 REXROTH電磁閥，德國力士樂電磁閥，Rexroth電磁閥 REXROTH電磁閥，德國力士樂電磁閥，Rexroth電磁閥 電磁閥通常與單作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，三通是有三個通道通氣，一般情況下1個通道與氣源連接，另外兩個通道1個與執行機構的進氣口連接，1個與執行機構排氣口連接，具體的工作原理可以參照單作用氣動執行機構的工作原理圖。 兩位五通電磁閥通常與雙作用氣動執行機構配套使用，兩位是兩個位置可控：開-關，五通是有五個通道通氣，其中1個與氣源連接，兩個與雙作用氣缸的外部氣室的進出氣口連接，兩個與內部氣室的進出氣口接連，具體的工作原理可參照雙作用氣動執行機構工作原理在氣路（或液路）上來說，兩位三通電磁閥具有1個進氣孔（接進氣氣源）、1個出氣孔（提供給目標設備氣源）、1個排氣孔（一般安裝一個消聲器，如果不怕噪音的話也可以不裝@_@）。 兩位五通電磁閥具有1個進氣孔（接進氣氣源）、1個正動作出氣孔和1個反動作出氣孔（分別提供給目標設備的一正一反動作的氣源）、1個正動作排氣孔和1個反動作排氣孔（安裝消聲器）。 對于小型自動控制設備，氣管一般選用8~12mm的工業膠氣管。在電氣上來說，兩位三通電磁閥一般為單電控（即單線圈），兩位五通電磁閥一般為雙電控（即雙線圈）。線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動”。 常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動”。 兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通（正動作出氣孔有氣），即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。 給反動作線圈通電，則反動作氣路接通（反動作出氣孔有氣），即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖”。 基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。 REXROTH電磁閥，德國力士樂電磁閥，Rexroth電磁閥電磁閥在液路系統中用來實現液路的通斷或液流方向的改變，它一般具有一個可以在線圈電磁力驅動下滑動的閥芯，閥芯在不同的位置時，電磁閥的通路也就不同。閥芯的工作位置有幾個，該電磁閥就叫幾位電磁閥：閥體上的接口，也就是電磁閥的通路數，有幾個通路口，該電磁閥就叫幾通電磁閥。 電磁閥安裝后，一般所有接口都應該是連接好了的，所謂工作位置指的是閥芯的位置。閥芯在線圈不通電時處在甲位置，在線圈通電時處在乙位置，閥芯在不同位置時，對各接口起到或接通或封閉的作用。電磁閥二位是指電磁閥的閥芯有兩個不同的工作位置（開、關）。 電磁閥二通、三通指電磁閥的閥體上有兩個、三個通道口； 比如二位二通電磁閥是一進一出（二個通道、最普通常見） 二位三通電磁閥控制液體是一進二出（兩出分別是一個常開一個常閉）；氣動換向電磁閥是一進一出一排氣；液壓一進一出一回油。國內外的電磁閥從原理上分為三大類（即：直動式、分步直動式、先導式），而從閥瓣結構和材料上的不同與原理上的區別又分為六個分支小類（直動膜片結構、分步重片結構、先導膜式結構、直動活塞結構、分步直動活塞結構、先導活塞結構）。直動式電磁閥：原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。 分布直動式電磁閥：原理：它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。特點：在零壓差或真空、高壓時亦能可*動作，但功率較大，要求必須水平安裝。先導式電磁閥：原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。 REXROTH電磁閥，德國力士樂電磁閥，Rexroth電磁閥
