安全閥校驗臺設備平面布置圖及校驗場所建議圖

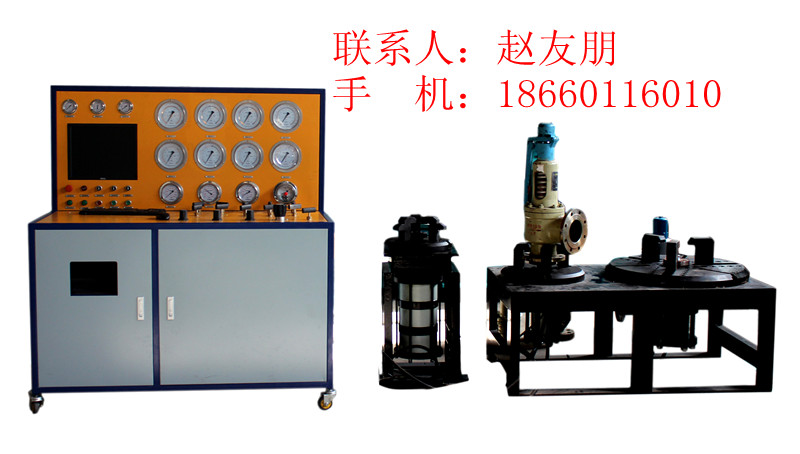

（一）、設備名稱：安全閥校驗臺

（二）、設備型號：SVT42-400A

（三）、設備用途：檢驗安全閥的密封性能、起跳壓力、回座壓力等

（四）、參考執行標準：

·GB/T12241 安全閥一般要求

·GB/T12242 壓力釋放裝置性能試驗規范

·GB/T12243 彈簧直接載荷式安全閥

（五）、設備說明：

計算機控制型安全閥校驗臺采用美國NI公司數據采集軟件，功能強大，性能穩定，整個實驗過程可以在計算機上自動完成，可顯示壓力曲線，各試驗參數可以自由設定，比如試驗壓力，保壓時間，允許壓降等

（六）主要技術性能指標：

1> 設備名稱：安全閥校驗臺

2> 設備型號：SVT42-400A

3> 測試壓力：0-42MPa，最大輸出壓力42MPa

4> 測試通徑：DN25-DN400  (標準配10套轉接密封座)

5> 夾緊力：小卡盤—20T   大卡盤—30T

6> 壓力控制精度：≤±1%F.S

7> 壓力測量精度：0.4級精密壓力表

8> 壓力表測量范圍：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa

9> 增壓核心：氣體增壓泵STT60（氣體）、電動高壓水泵（液體）

10>裝卡座：

a、DN100 氣路安全閥裝卡座

安全閥通徂：DN10 一 DN100

最高調校壓力：PN  42MPa

b、DN300 氣路安全閥裝卡座

安全閥通徂：DN100 一 DN300

最高調校壓力：PN  42MPa

c、DN100 水路安全閥裝卡座

安全閥通徂：DN10 一 DN100

最高調校壓力：PN  42MPa

11> 加緊方式：液壓油缸

12> 控制方式：計算機控制

13> 驅動氣源：≤8bar，最大耗氣量：1.5標準立方米/分；

14> 壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0
