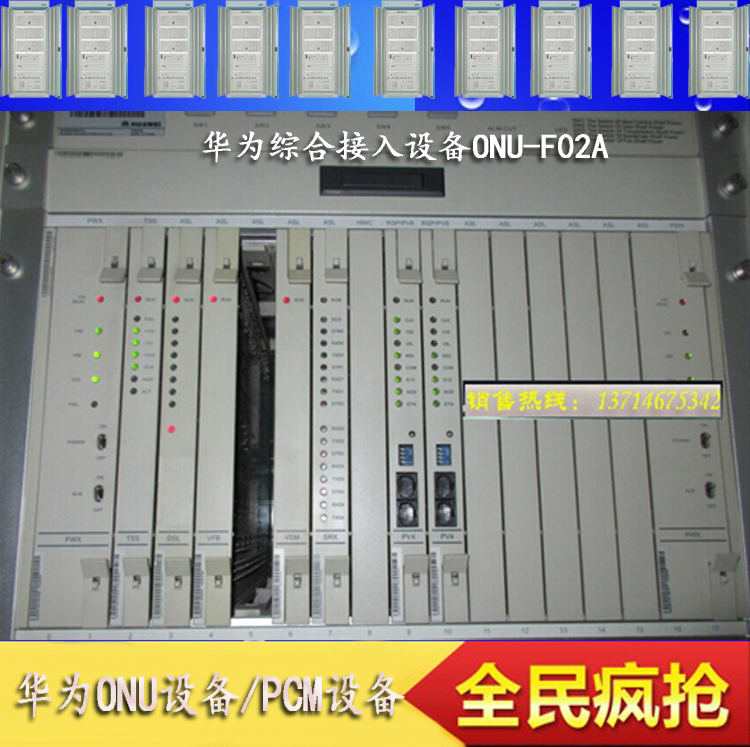

華為ONU設備 ONU-F02A

以分為以下幾種類型：

ONU-F02A-U

2.2m機柜的一體化配置，蓄電池、配線架、電源在一個機柜內解決，用戶容量為528用戶。

ONU-F02A-D

2.2m機柜的分體化配置，小容量時，一次電源、配線架仍然可以在用戶柜內解決，蓄電池需要另外配置蓄電池架或者蓄電池柜。大容量配置時需要另外配置電源柜和配線柜。

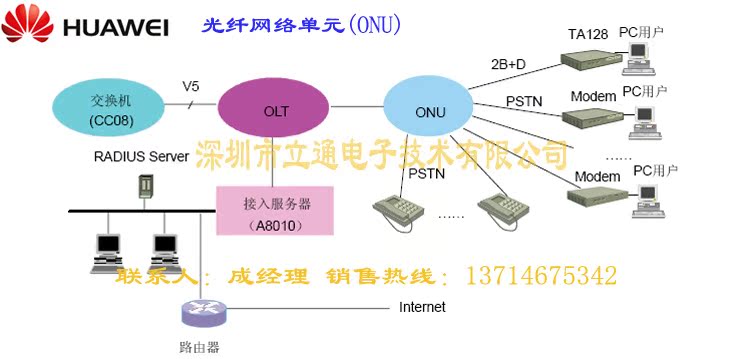

根據2M傳輸配置數量的不同，上面的四種ONU的收斂比都可以在1:1、1:2、1:4到1:6之間可調；可提供PSTN普通電話業務、窄帶ISDN業務（2B＋D、30B＋D）、DDN專線業務、CATV業務、E1租用線業務、2/4線音頻專線等業務的接口，以及V.35和V.24數據接口、ADSL業務接口和報警、環境監控接口。

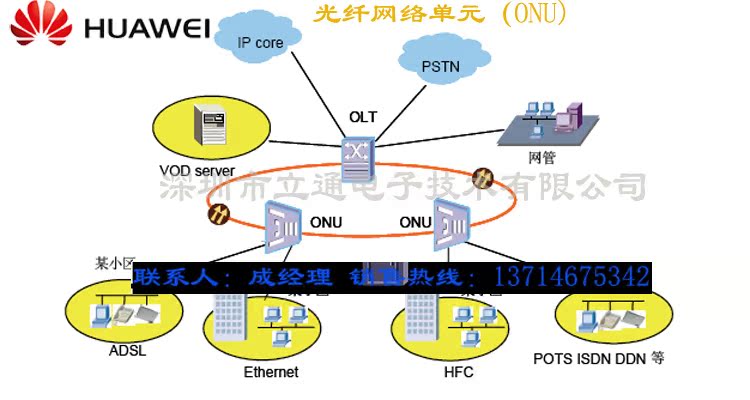

HONET系統分為光纖線路終端OLT、光纖網絡單元ONU、接入網網管系統AN-NMS三大部分，完成接入網的業務接入、傳輸和網絡管理功能。

一般情況下，OLT位于局端，ONU位于遠端。實際上，OLT和ONU的概念僅僅是物理位置和機械結構上的區別，而在業務提供能力上并沒有不同之處。某一功能模塊在OLT和ONU中的配置和性能是相同的，即在OLT中的配置同樣適用于ONU，一切視組網的需要而定。



1 光纖線路終端OLT

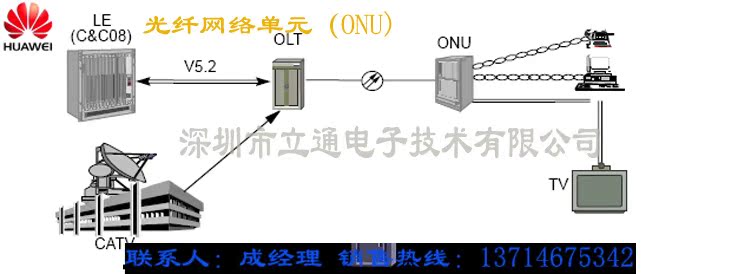

OLT是接入網的光纖線路終端，為接入網提供網絡側與本地交換機（LE）之間的接口，并經一個或多個光分配網與用戶側的ONU通信，同時管理來自ONU的信令和監控信息，為ONU和本身提供維護和指配功能。

OLT可放置在本地交換機接口處，也可放置在遠端，經傳輸設備與LE相接。

OLT主要由業務接口與協議處理模塊、CATV模塊、光傳輸模塊和后管理模塊（BAM）組合而成

(1) 主控單元

主控單元負責提供與各種業務節點的接口，它們之間通過E1鏈路使用V5協議對接。主控單元的硬件結構和工作原理詳見本章第二節對主控框的介紹。

主控單元完成的功能包括：接口信號轉換、協議處理、主控、數字交叉連接、時鐘鎖相和分配等，是HONET綜合業務接入網的核心部分。

目前提供的主控單元類型主要為：GV5-III主控框、PV8主控框。

(2) 用戶單元

用戶單元負責提供各種用戶接口，連接用戶終端設備。其硬件與功能結構詳見本章1.2節對用戶框的介紹。

通常將業務接口及協議處理模塊的主控單元安裝在OLT內（一般為GV5-III主控框），而用戶單元則安裝在ONU上。

2 光纖網絡單元ONU

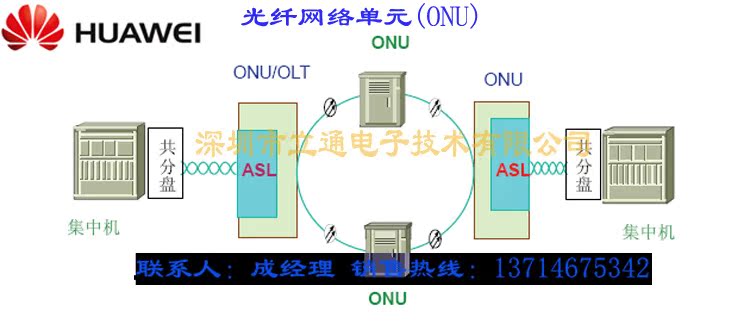

ONU是HONET接入網中位于用戶側的遠端設備，處理光信號并為用戶提供各種業務接口，其網絡側為光接口，用戶側為電接口，具有光／電及電／光轉換、復用及解復用、協議處理及維護管理等功能，并能對語音信號進行數／模及模／數轉換，此外還可提供光中繼功能。ONU接受來自OLT的管理信息，并將用戶及設備的各種狀態通過傳輸系統上報給OLT。

2.1 ONU的組成及各模塊功能

ONU與OLT類似，主要由以下模塊組成：業務接口與協議處理模塊、CATV模塊、光傳輸模塊、電源及環境監控模塊。

19英寸標準機柜

19英寸機柜由于其設備配置的靈活性和兼容性，逐漸成為國際上流行的標準機柜，華為公司的19英寸機柜是為了適應國際標準化趨勢而開發的。到目前為止，19英寸標準機柜主要有兩種，用于室內型ONU：

(1) F02A——2.2m的19英寸機柜
