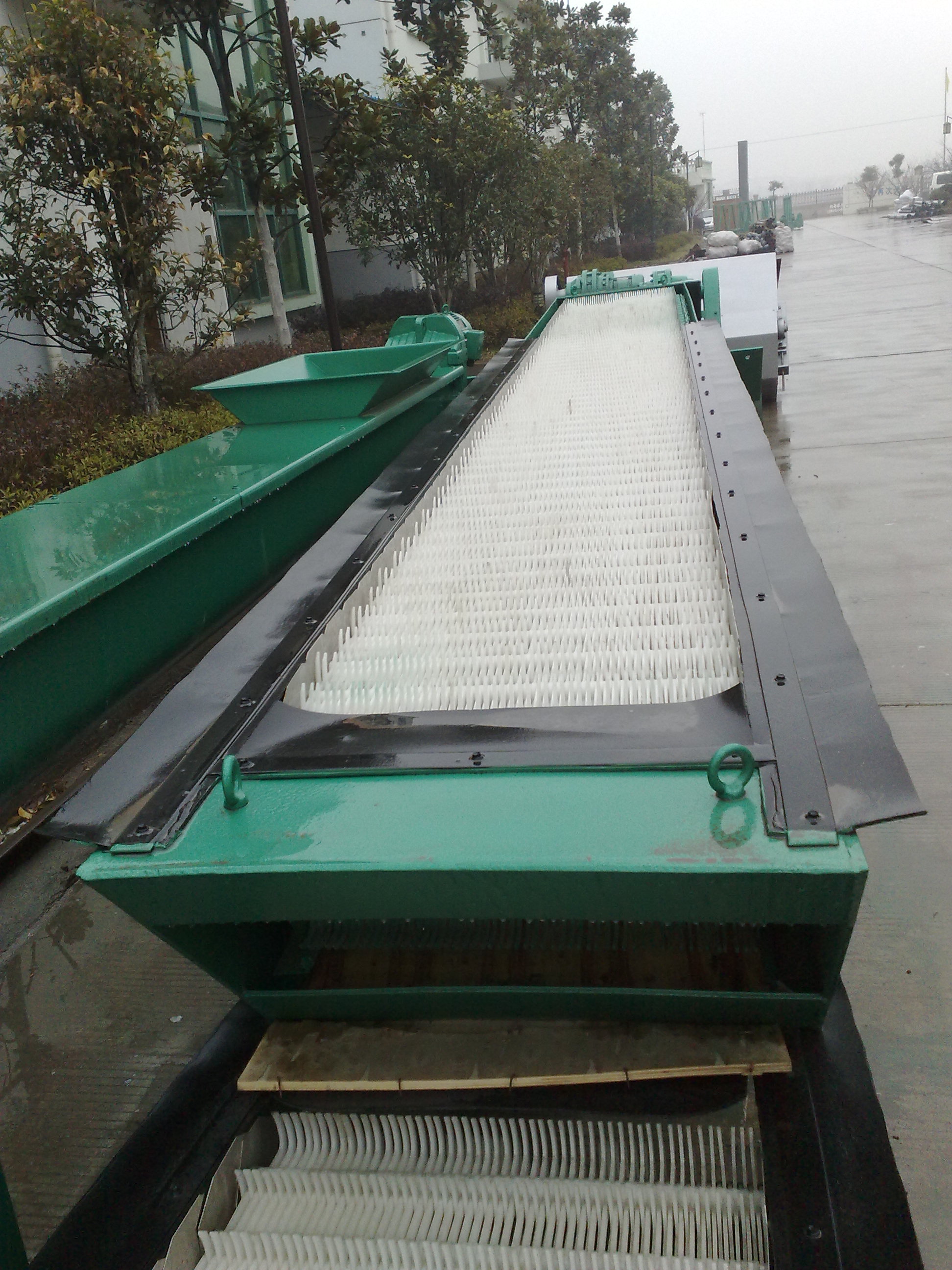

GSHZ型回轉式格柵除污機

用途：

GSHZ型回轉式格柵除污機（又稱“固液分離器”），廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；也可用作紡織、印染、屠宰、制革、造紙、制糖、釀酒、食品加工中的固液分離。

型號表示方式：

GSHZ – 1200 × 3500 - 10

                    柵隙mm

渠深mm

格柵寬度mm

回轉式格柵除污機

主要特點：

結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性優、能耗小、噪音低；除污動作連續、排污干凈、分離效率高。

工作原理：

    該設備是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，按一定的排列次序裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中。當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。

    由于耙齒的特殊結構形狀，使耙齒鏈攜帶雜物到達上端反向運動時，前后耙間產生相對自清運動，促使雜物依靠重力脫落，設備后面可設置旋轉的清污刷，進一步除凈滯留在耙齒污物，如需要定貨時需注明。

技術參數：

按設備寬B格柵機分:單聯機GSHZ300-1400型、并聯機GSHZ1400-3000型。選型由過水量、提升高度 而定，同時根據所分離雜物的大小選配不同格柵。

選型必備參數說明：

    必備：渠道的寬度（或者設備的寬度）B、渠道的深度H、格柵柵隙b、耙齒材質要求、機架材質要求。

    無特殊說明的按常規：安裝角度75°，出渣高度600MM，功率標配，板材厚度標配

GSHZ型回轉式格柵除污機結構簡圖：

過水流量表：

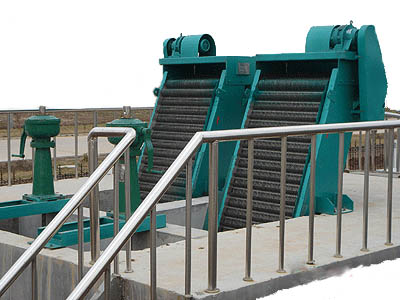

十二 GSHP型回轉耙式格柵除污機

用途：

GSHP型回轉耙式格柵除污機用于城市污水處理廠、自來水廠、雨水泵站等進水渠（井），自動攔截并清除水中的漂浮物，保證下道工序的正常運行。

型號表示方式：

GSHP 2000×4000 – 30  ×   8  - 75°

安裝角度

柵條厚度 mm

柵條凈距mm

柵渠寬×深mm

回轉耙式格柵除污機

主要特點：

1、由于回轉耙式格柵除污機的柵條置于齒耙牽引鏈的中間位置（其它機械格柵置于牽引鏈之下），改變了齒耙在清撈過程中的運動方向（與其它格柵相反），避免把硬物帶入底部將齒耙及牽引鏈卡死；

2、在減速機輸出軸端的鏈輪盤上安裝了過載安全保護裝置，以避免因意外原因過載面損壞設備；

3、由于格柵機回轉鏈配帶多個除污齒耙，使得除污效率高，清污徹底；

4、結構緊湊、電氣控制簡單，便于實現自動化。

構造及工作原理：

GSHP型回轉耙式格柵除污機主要由驅動裝置、機架、主軸、柵條、托渣板、齒耙及牽引鏈組成。

在電機驅動下，通過減速機減速后，帶動鏈輪與鏈條運動，固定在回轉鏈條上除污齒耙鏈條在柵后運動到底部，經過導輪后翻轉到柵前迎水面的位置，繼續運動插入固定柵條的間隙中上行，把柵前攔截的污物提升帶出水面，并隨著鏈條的運動到出渣口處自動翻轉，污物自卸到格柵后的輸送機或渣桶中，完成除污過程，液體則通過柵條的柵隙流過，整個工作狀態連續循環進行。

主要技術參數及安裝尺寸：

選型必備參數說明：

渠道的寬度B、渠道的深度H、最高水位H1、柵條間距b、材質要求。其他沒有要求的標配！

回轉耙式格柵除污機外形圖：

過水流量表：

 說明:

如需配電器控制常規為手動控制。電控可帶PLC接口；可與其它設備聯動；可進行時間控制；可進行液位控制，在停機時段如格柵意外堵塞，使柵前水位達設定的事故高水位時，除污機可立即開動而不受周期的限制；可進行液位差控制，在停機時段如格柵意外堵塞，使柵前后水位差達設定的事故高水位時，除污機可立即開動。用戶需要時應在定貨時注明
