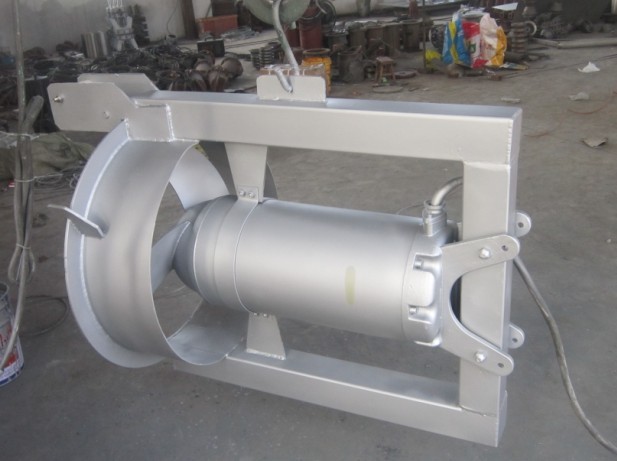

QJB-W型污泥回流泵

為了更好地使用如克生產的 QJB-W型污泥回流泵，在安裝使用前，請認真閱讀以下說明。

一、用途

QJB-W型污泥回流泵用于：

※ 地面排水時抽凈化水；

※ 灌溉和控制水道系統；

※ 廢水處理過程中再循環或泥漿抽吸回路中。

QJB型污泥回流泵的使用條件：

※ 連續運行時，介質溫度不高于40℃；

※ 介質PH值為6-9。

※  最大潛沒深度10m。

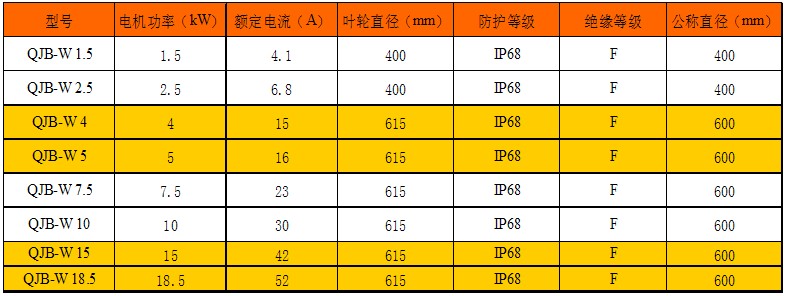

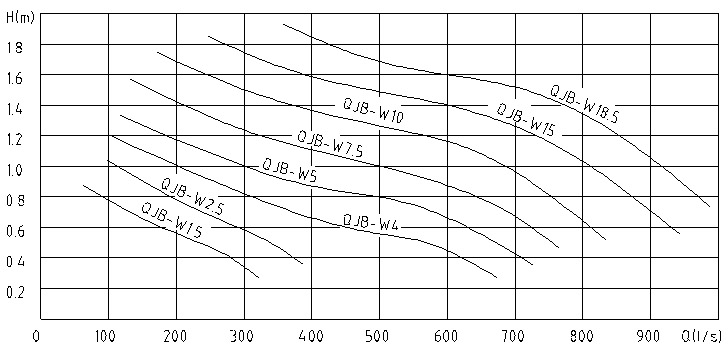

二、型號表示示例

Q J B –W   5

電機額定功率kW

污泥回流泵代號

三、結構

專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。

1．電纜

電纜采用特制水密電纜。

2．接線盒

接線盒是全封閉的，與周圍液體和定子箱是隔離的。

3．電動機

50HZ鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質冷卻。

4．軸

電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗。

5．密封

靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離。

6．軸承

設計使用壽命可達100，000小時以上。

7．油室

油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液。

8．葉輪

葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式。因此達到高效、無阻運轉，且具有

自清功能。

9．錐管

的目的是為了形成最好的流動狀態。

10．排出接頭

排出接頭用于將進口錐管固定在出水管上。

11．引導裝置

引導裝置由兩根管子（導管）和上方導管夾具所組成。

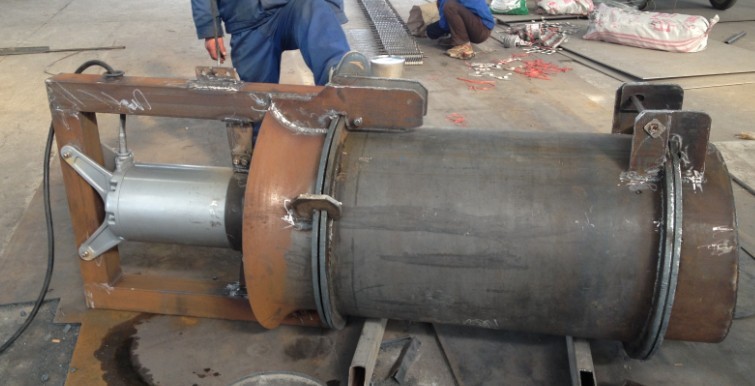

四、安裝

    正確安裝使用是該泵長久、正常運轉的基本保證，特別提醒用戶不可大意。

    污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，方

便快捷。

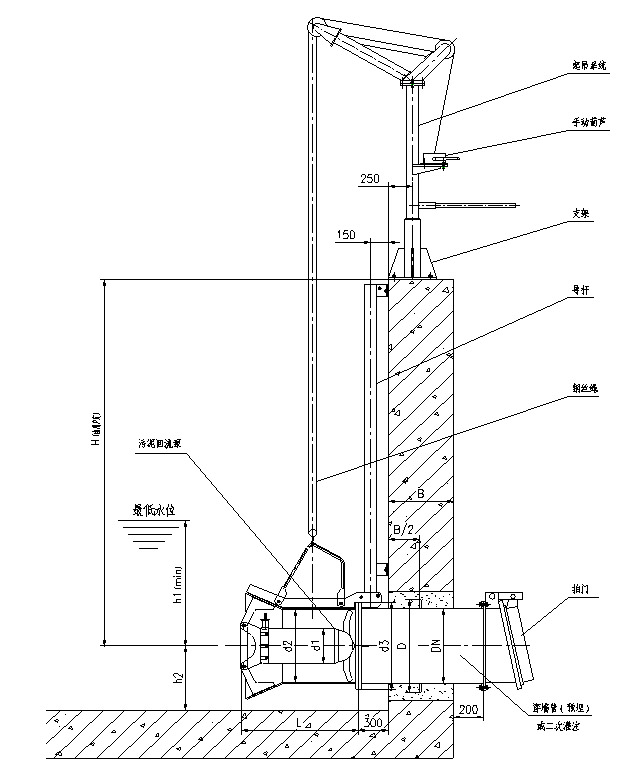

安裝示意圖（以實物為準）

安裝步驟：

1、按安裝示意圖要求安裝好出水管；

2、裝上兩根導管和支承塊，支承塊用I型脹錨螺釘（M10*95）與墻壁固定；

3、安裝支架，用I型脹錨螺釘（M20*150）固定好支架。保證吊鉤起吊中心和污泥回流泵的起吊中心在同一垂直線上。

將污泥回流泵水平吊起，并沿導管垂直下滑。泵沿導管滑下并自動與出水管自動耦合。保證進口錐管的法蘭在導向處與出水管處于正確位置。升降1至2次，檢查是否靈活自如。污泥回流泵正確就位后，使手搖葫蘆鋼絲繩處于松弛狀態。

確保電纜在污泥回流泵運行時，不被卷入葉輪中！

維修、更換或升降前，必須切斷電源。

4、電線接法：

 四芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線。

五芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線）

七芯線：三芯粗線的為三相電火線，一芯線黃/綠雙色為地線，一芯線是31#線（電機漏水信號線），另外兩芯線是11#，12#線（電機過熱保護信號線）

5、試運轉

開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。

首次調試時，必須檢查葉輪的旋轉方向是否正確。方法是：接通電源，從葉輪向電機方向看，葉輪應為逆時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺污泥回流泵連接在同一個控制柜上時，應對每臺污泥回流泵進行單獨檢查旋向。

6、運轉

在試運轉正常后，可進行帶載運轉，并檢查運行是否正常。

五、維修

萬一運轉時發生不能確定原因的故障，請不要采取臨時湊合的辦法，也不要私自亂拆亂修，應與我公司維修服務部聯系。
