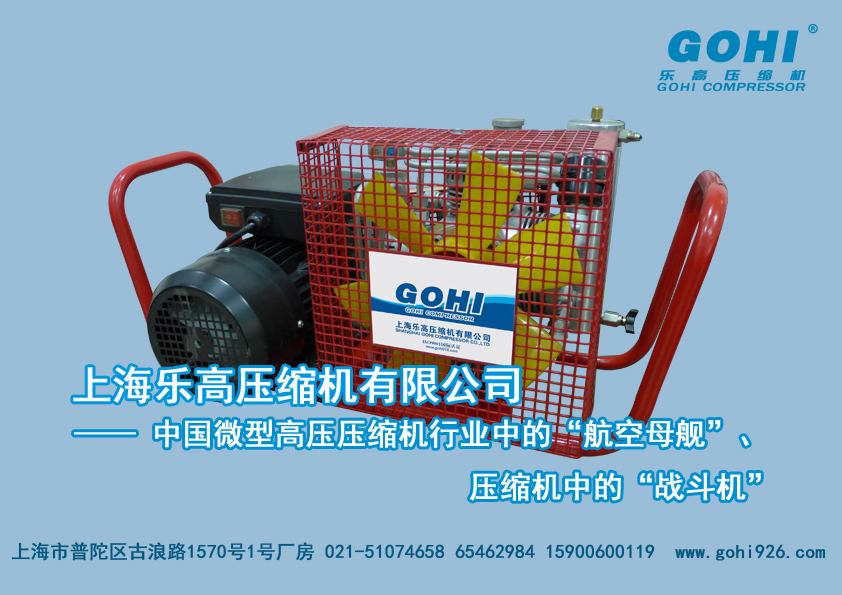

VF-206型是移動擔架式充瓶用高壓空氣壓縮機。它是將自由狀態下的空氣，壓縮至表壓為20MPa/30MPa (兆帕)的壓縮空氣，流經機組中的分離器與過濾器后，脫除了含在高壓空氣中的水、油份和雜質，使排出的氣體清潔無味，氣體質量符合GB18435-2001《潛水呼吸氣體》標準，是值得信賴、安全可靠的呼吸空氣和高壓氣源供給系統。VF-206型高壓空氣壓縮機廣泛適用于潛水作業、潛水運動、漁業捕撈、水產養殖、水下工程、船舶制造及制造業、軍事和航空領域，為作業人員呼吸用氣和應用于任何需要使用安全可靠氣源的產業，提供高凈化、清潔無味、安全可靠的壓縮呼吸空氣。

機器特點；

高壓空氣壓縮機，4缸4級單動作活塞式壓縮，最高排氣壓力為30mpa。精確活塞平衡，單件連桿設計。大排量，低轉速，風冷無基礎設計，多重V帶驅動，飛濺潤滑。裝備齊全，為工業用戶之理想選擇

樂高的高壓壓縮機是根據世界上最嚴格的標準制造的，我們的最高壓力達到400磅30MPA，我們的壓縮機可壓縮輕質氣體，高爆炸性氣體和毒性氣體，我們的壓縮機還可用于高純度氣體的壓縮。

高壓空氣壓縮機帶有堅固的剛性底盤，便于移動。底盤由厚鋼板制成，并通過結構件來加強。標準底盤帶有叉車孔，便于移動。

高壓空氣壓縮機為整體撬裝式結構，此種結構來源于油田應用，經不斷改良而適合于高壓壓縮機的要求。壓縮機采用風冷氣缸，高壓縮比，高效率。壓縮機經平衡設計，振動小，不需要特別的基礎，在某些場合，甚至可以在高密度橡膠襯墊上運行。

機組配有多重保護功能，包含排氣溫度高停機，低油壓停機，末級排氣壓力高停機。

高壓大流量壓縮機每級出口配有風冷冷卻器（另有水冷冷卻器作為選購件可供選擇），安全閥，氣水分離器，自動排污閥。所有內部管路和連接均出廠前安裝完畢，方便現場安裝。

可靠的性能:由于采用了可靠的設計和耐腐蝕的過濾器和冷卻器, 適用于連續運行的場合

尖端的設計: 驅動部分的運動部件和連桿均經過精確平衡, 因此機組的震動極小, 連桿的負荷平衡. 級間冷卻器, 翅片式后冷卻器, 翅片式氣缸,翅片式鋁制缸頭, 帶有風扇的飛輪,均保證極低的運行和排氣溫度.

頂級的材質: 鑄鐵的氣缸確保長壽命, 采用具有延展性鐵制材料制成的平衡曲軸,帶有大直徑平衡塊確保低軸承負荷,高強度并增加了機組壽命.鋁制缸頭提供超強的散熱.7075-T6鋁合金連桿提供高強度.鋁制曲軸箱消除了不必要的重量.

獨特的四級壓縮式設計, 提高了機組的效率, 平衡了機組的負荷, 降低了每級的負荷, 延長了整機的使用壽命.

高質量部件:低摩擦軸承提供平滑的運行并降低功耗. 前后軸承提供精確的曲軸對中,延長曲軸壽命.全封閉風扇防護罩. 飛輪經過精確平衡并帶有風扇葉片,提供極好的冷卻能力. 重載型曲軸驅動齒輪式油泵為磨損區域提供充足的潤滑.不銹鋼閥片耐磨損, 散熱性好.閥座采用鍍鎳處理,耐腐蝕.

主要技術參數

3. 結構原理

3.1   總體結構與工作流程

本壓縮機組主要由壓縮機主機，驅動機 (電動機)，級間冷卻器， 壓縮空氣分離、凈化等處理裝置，以及壓力顯示、調控和安全裝置所組成。下圖是它的工作流程。當驅動機通過三角皮帶驅動壓縮機工作時，自由狀態的空氣經過進氣濾清器（1）被吸至一級氣缸（I）內，壓縮至一定壓力，排出至一、二級間冷卻器（2）和分離器（3）內，經冷卻和油氣分離后進入二級氣缸（Ⅱ），被進一步壓縮至更高壓力后排出至二、三級間冷卻器（4）和分離器（5），進行冷卻和濾去壓縮空氣中的油與冷凝液，再進入三級汽缸（Ⅲ）壓縮至最終所需壓力，之后進入分離器（7）過濾凈化器（8）進一步除去壓縮空氣中的油、冷凝液和油蒸汽，從而獲得冷卻、潔凈無味的高壓空氣充入合格的高壓鋼瓶內提供使用。從各級氣缸后的分離器中被分離和濾去的油與冷凝液，通過排污閥（9）定期排出機外或收集在污物罐內。在壓縮機工作流程中還設有壓力顯示、調控和超壓保護裝置。

 徐師傅是高壓空氣壓縮機出產制作廠一名普通的職工，可是每天在普通中卻做著不普通的工作，由于從他手里出去的商品從來沒有過質量問題，徐師傅說：“為了確保高壓空氣壓縮機的質量和安全，在設備的時分需求許多留意事項，比方有必要確保軸承和曲軸的油路是絕對清洗的，在曲軸有螺塞的緊固與平衡鐵鎖緊設備中，有必要到達軸承和軸瓦鋼殼的嚴密粘合，確保沒有啞聲和脫殼現象的發作，還有許多需求留意的事項，我僅僅簡略的舉了兩個比如。”

    高壓空氣壓縮機憑仗杰出的質量走到今日獲得成功，為無數大家供給了清洗的空氣，在這方面可謂專家級其他商品，不管是在出產制作進程中還是在出廠查看進程中都接受了最嚴厲的查看，徐師傅說：“咱們在最嚴厲的操作工作程序進程中出產制作，在設備拼裝完成后更是會用最苛刻的查看進行查看，假如發現問題，那么將會進行當批設備全部的查看，以到達商品設備的最優狀態。不管是在軍事范疇還是在急救方面，它都用最好的姿勢給大家供給了生命的確保，清洗空氣制作專家，名副其實。”

我公司常年出產供給呼吸空氣充填泵、呼吸空氣填充泵、空氣呼吸器充氣泵、空氣呼吸器充填泵、空氣呼吸器填充泵、填充泵、空氣呼吸器充氣泵、空氣呼吸器充氣機、便攜式充填泵、壓縮空氣填充泵．期待征詢各充氣泵報價，樂高高壓空氣泵。聯絡電話：021-51074658 15900600119  　QQ:1843389716
