重載移動設備

◆  三維定位車

◆  云軌行走系統

◆  重載升降裝置

◆  舵槳軸安裝平臺

◆  浮箱車下水設備

應用范圍：

◆  移動定位船舶分段、總段

◆  合攏找正船舶分段、總段

◆  脫胎運輸船舶分段

◆  平移塢內塢外整船上駁

◆  全自動精確安裝拆卸船舶艉部舵槳軸

◆  船舶下水工程

◆  搬運遷移古建筑整體

◆  起重運輸橋梁建設

◆  起重運輸核電工程

優勢

◆ 不需大型起重設備即可移動2萬噸內的超大重物如船舶分段、總段等

◆ 毫米級的精準定位合攏，實現無裕量裝配

◆ 設備可以靈活組合，實現多種用途

◆ 六個自由度任意調整

◆ 360度原地轉向，無旋轉半徑

◆ 可單臺獨立操作，也可多臺自動同步聯動

◆ 節省吊車臺時及人力

◆ 節省用電，合攏一個500噸的分段僅用十度電

◆ 縮短施工時間40%

◆ 操作簡單方便、安全可靠

◆ 根據船廠和客戶具體需求定制

◆ 可全天候作業

三維定位車的功能

◆  精確定位合攏

◆  Z方向頂升（0-1000MM）

◆  X方向位移0~300mm

◆  Y方向位移-50mm~+150mm

◆  六個自由度任意調整

◆  360度原地轉向，無旋轉半徑

◆  自動行走

◆  坡度行走（<3°）

◆  操作簡單 ，安全可靠

◆  縮短操作時間40%

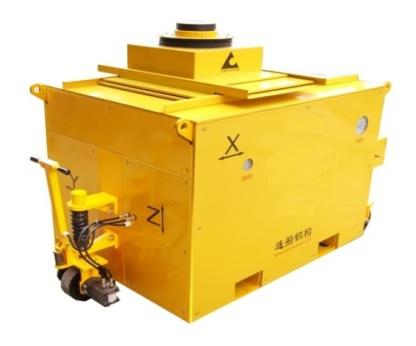

三維定位車（一級油缸）性能參數

主動三維定位車(一級油缸) 頂升距離：0—300mm

從動三維定位車(一級油缸) 頂升距離：0--300mm

X、Y 方向調整范圍：X=300mm;Y=200mm

行走速度：8-15M/min

設備尺寸(長X寬X高)：900*800*800 ~ 1400*1200*1600

單臺承載能力：50T,100T,200T,300T,400T;

它可以不需要任何起重設備的配合，直接從平板車上裝卸分段（重物），還可以將裝卸的分段（重物）調整到所需高度進行合攏找正。

三維定位車(一套) 由4臺單車，一個控制總柜和4根控制線組成。

每組4臺控制電路采用特殊設計，當1臺或2臺車動作時，其余各臺車隨動，實現自動同步。

設有單動、聯動轉換開關，即可四臺（多臺）聯動，也可單臺獨立動作。
