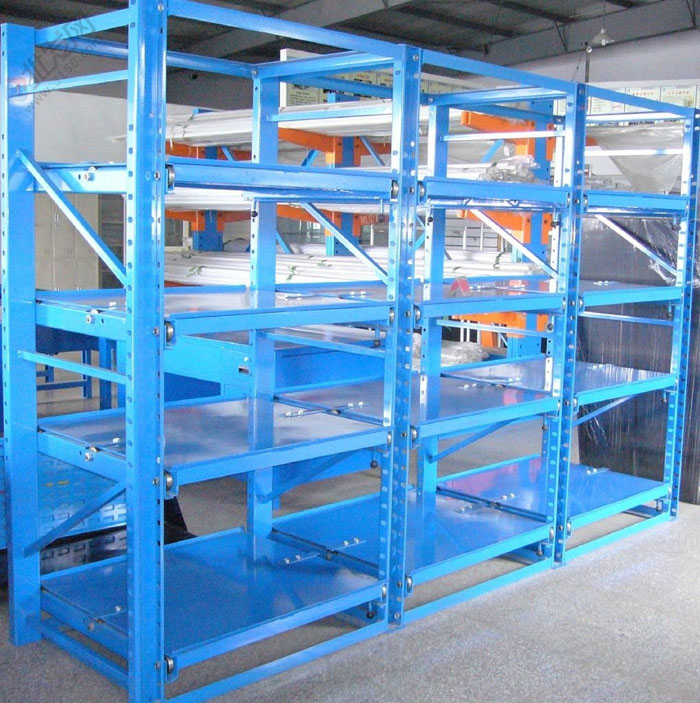

供應抽屜式模具架 深圳重型模具架廠家批發模具存放架

    模具貨架的特點：1、模具貨架組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構穩定，安全可靠，一般成排使用。2、模具貨架抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成。每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以輕松拉出抽屜。3、模具貨架的抽屜盤出于安全考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證安全。4、輕型模具貨架層載在200～800kg/層。重型模具貨架層載在：800～1500kg/層。5、模具貨架占地少、層重大、分類詳細、操作簡單。6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本跟節約，結構更穩固。
    模具貨架的生產工藝：模具貨架采用100×50mmC型鋼作為專用立柱，立柱由優質Q235帶鋼經軋機一次性軋制而成。抽屜盤框架一般采用矩形管和4.0折彎件焊接而成上鋪鋼板。導向槽采用4.0鋼板折彎而成。頂部、底部采用橫梁連接，頂部鋪頂板，頂板可存放物品。重型模具貨架采用重型貨架做為整體框架，在貨架柱片上安裝導向軌、抽屜盤。一般立柱需用不低于90×70立柱。模具貨架由立柱加拉桿組成柱片，將導向槽安裝于柱片之上，上下用橫梁連接固定，接著將抽屜盤安裝于導向槽內，上好限位銷和導向軌，最后鋪設頂板。

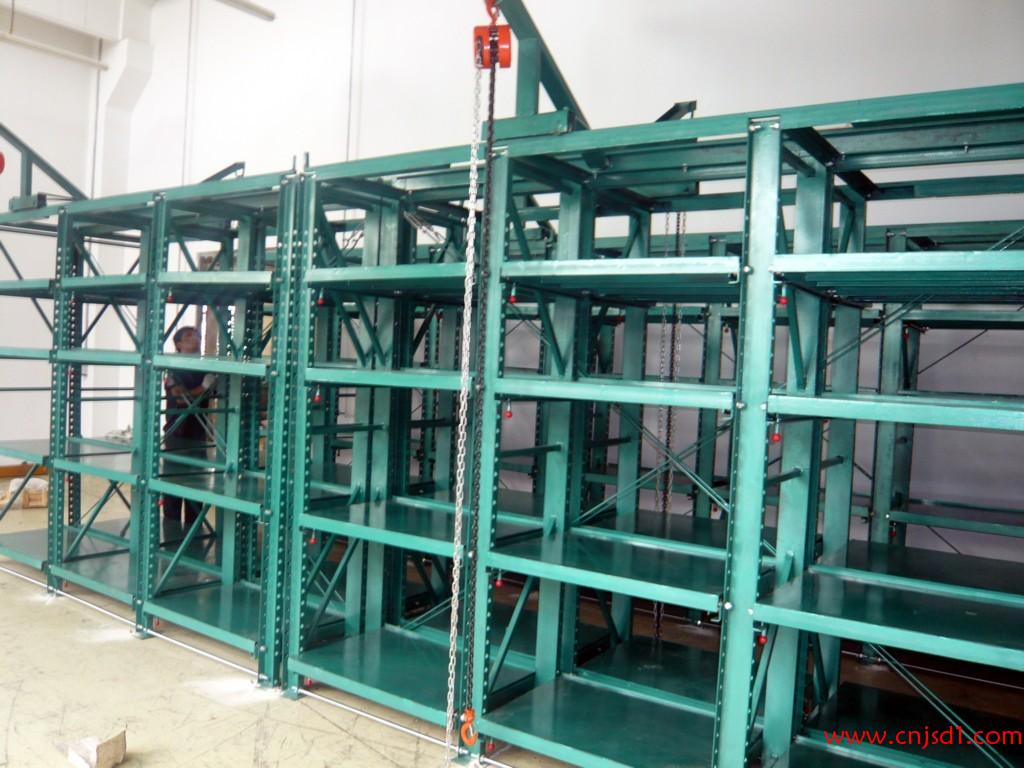

模具架主要用于存放各類模具物品，一般可分為標準型模具架和重型模具架。頂部可配置移動式葫蘆小行車，以方便起吊模具。
模具架分為：a.標準型；b.帶天車型；c.重型；d.全開式；e.滑板式；f.伸收式.
模具架特點：
           1、安全可靠附加保險裝置
           2、操作輕便采用軸承組合，滑動平衡并附獨立吊模裝置
           3、節省場地，占地面積積為1.8平方米，可存放幾十套中小型模具；
           4、結構簡單，由多種組合部件組裝而成，便于拆卸、運輸和組裝；
           5、抽屜式模具架每格每層承重800-1000KG；
           6、節省空間，每格可放多套模具，方便模具保養管理和尋找；
           7、模架抽板承載后輕松抽送，上下間隔隨意調整，協同備有的滑車和手動葫蘆可輕松快捷的完成存取作；
           8、模架采取可拆移式結構，全部配件可任意組合，上下間隔，拆裝簡便；
           9、可隨意調整，萬能百搭可單個使用也可隨意駁接，安裝方便；
          10、每層最高承受重量可達800kgs/1800kgs；結構科學、合理，按要求組裝成型后牢固可靠，安全性高；

模具架技術參數：
規格：L3100*D600*H2000mm(3格*4層＝12抽板) 無限長
承重：800-1000kg/每抽屜板，整體承重可達到9.6-12t
材質：立柱采用10#槽鋼；拉桿采為40*40方通；抽板底架采用50*50角鐵；面板為厚2.5mm鋼板；滑槽采用4mm鋼板折槽；軸承采用進口6404型
拉出：抽屜板可拉出65%
顏色：環保綠(默認)
      備注：標準承重型模具架長度不是只能做到3100mm，只是一般做成3格(L3100mm)為一組模具架，實際使用中可以做到任意長度，這個過程勿需加多人工、材料或是工藝，只是簡單的把做好的立柱一個接一個的排列連接起來即可。
