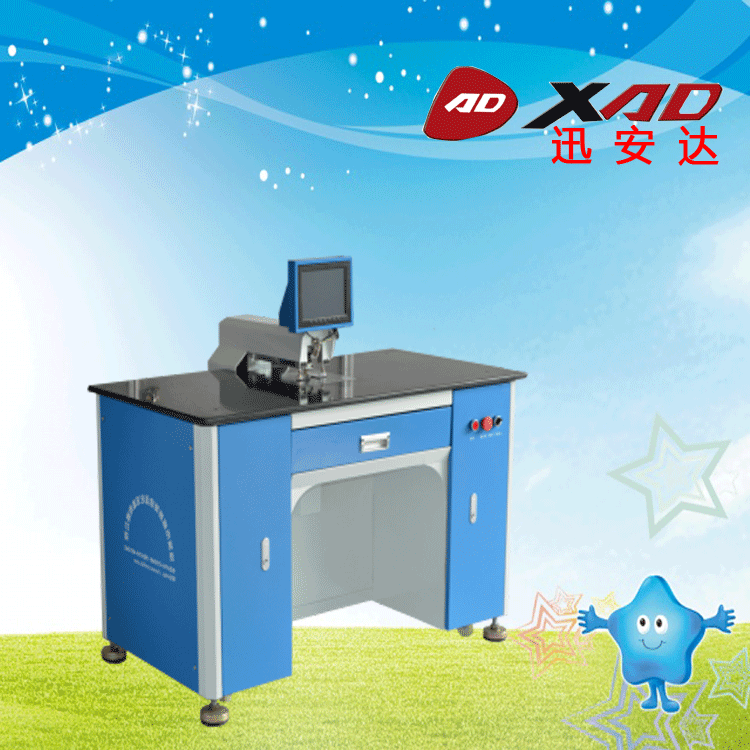

一、自動打孔機設備用于：
自動打孔機在PCB線路板、FPC軟板、菲林，重氮片，手機面板，按鍵、不干膠、標牌、銘牌、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁等板面自動沖定位孔；電子,標牌,包裝,印刷等行業的定位孔加工,設備用于在PCB線路板、FPC軟板、菲林，重氮片，手機面板，不干膠、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁等板面自動沖定位孔。
二、廠家介紹：
我司所生產的自動打孔機設備，自動打孔機專業為各柔性面板的圓孔半圓孔，幾何形狀孔的設備，沖頭選用日本進口原材料制作，使用壽命比一般材料提高了4倍以上，且沖出的產品毫無毛刺。并且除了沖頭外，我司的設備其它的重要部件：如絲桿，導軌等也同樣采用了日本、臺灣等國外零部件。
三、自動打孔機別稱：
根據不同行業有不同的名稱如自動沖孔機、自動打靶機、自動點眼機、菲林打孔機，菲林沖孔機，菲林打靶機，電腦打孔機，電腦沖孔機，電腦打靶機，自動定
位打孔機，自動定位沖孔機，自動定位打靶機，打孔機，沖孔機，打靶機，CCD打孔機，CCD沖孔機，CCD打靶機，自動捕捉打孔機，自動捕捉?jīng)_孔機等等。
四、自動打孔機特點：
※黑白圖像：
本機采用CCD高智能彩色影像視覺傳感器，大大縮短了撲捉影像的時間，操作者只需將工件放至于CCD可視范圍內任意一點，即可迅速打孔，而且PET薄膜印刷是
什么顏色都可以直接呈現其顏色，目前本公司開發的軟件已達歐美技術水平。
※工作臺大
桌面采用黑色/白色高雅大理石，不起靜電，不易刮花材料（PET/PVC/PC/IMD/黑色菲林/棕色菲林等）
※效率高
加工功能具單打和全自動多孔連打。
※觸摸、鼠標雙向選擇
本機安裝微軟WINOOWsXP操作系統，工業電腦運算速度快，采用高清觸摸屏和鼠標兩種操作方式，方便快捷。
五、自動打孔機分類
自動打孔機按材料分類可分為：不干膠自動打孔機，薄膜開關自動打孔機，聚脂自動打孔機、聚酰亞胺自動打孔機、PVC、PC自動打孔機、PVC、TPU自動打孔機
、PU皮革自動打孔機、菲林片自動打孔機、重氮片自動打孔機、薄膜電路自動打孔機、鋁板自動打孔機，FPC軟板自動打孔機，手機按鍵自動打孔機等。
六、自動打孔機特點
1.先進的windos XP操作系統，功能強大，性能穩定，操作簡單。
2.采用先進的圖像處理處理系統，識別時間短，沖孔速度快，工作效率高，節省時間。
3.采用壓腳壓料方式，產品位置穩定，結合靶標三次捕捉定位，確保沖孔位置精準。
4.機臺噪音小，采用獨特減音設計，沖孔行程保持在精確的范圍內，極大降低沖孔工作時的噪音。
5.本機臺設有上下光源及光源亮度調節功能，可以準確識別各種材料的靶標。
6.采用獨特的圖像處理計算方法，可以打各種模糊不清或半圓以上的殘缺圓。
7.采用整體人性化設計10英寸全觸摸屏，直接操作，方便快捷。
8.自主開發的操作界面，一目了然，操作簡單，方便快捷，即學即會。
9.花崗巖原生大理石臺面，臺面光滑清潔，極大降低產品拖傷。
10.公司強大的軟件開發能力為系統長期穩定提供有力保障，公司提供機臺軟件終身免費升級。
七、自動打孔機技術參數：
沖孔直徑 1mm-5mm（模具特殊尺寸可定制）
沖孔厚度 0.01mm-3mm（視材料而定） 沖孔精度 ：±＜0.003mm
最大加工尺寸 600mm×600mm
工作氣壓 0.4MPa-0.8MPa
最大沖力 100kg
電源 220V 300W
外形尺寸 115×75×134cm(高×寬×長)
設備重量 198kg
自動沖孔機特點：
【自動定位沖孔機】產品標準配置：
配件名稱
配件品牌
配件產地
導軌
上銀
臺灣
絲桿
上銀
臺灣
CCD攝像頭
精工
日本
主板/軟件
HS
自主開發（可終身免費升級）
氣缸
新恭
臺灣
電磁閥、
新恭
臺灣
電機
三洋
日本
八、自動打孔機公司簡介：
迅安達專業生產銷售自動打孔機、標牌自動打孔機、銘板自動打孔機、鏡片自動打孔機、不干膠自動打孔機、FPC自動打孔機、菲林自動打孔機、鋁片自動打孔
機、CCD自動打孔機、全自動打孔機、自動沖孔機等各種型號的全自動，半自動的自動定位沖孔機。本
公司所生產的自動打孔機廣泛用于電子薄膜開關，柔性線路板，PVC/PET/PC面板，銘板，菲林，重氮片，PCB電路板，薄膜電路等定位打孔。歡迎廣大新老客戶前來咨詢選購！
(1)自動打孔機的介紹：自動打孔機系統通過計算機對攝像頭可視范圍內的采樣圖形捕捉，分析；控制傳動部件移位，氣動部件沖孔。自動達到客戶要求的定位孔沖孔速度快，精確度高，操作簡單的需求。
(2)打孔機，是靶位孔加工設備的通稱。靶位孔，最早見于PCB多層線路板壓合工藝。近年來對于需要定位加工的定位孔，大家都通通叫靶孔。由于靶位孔的加工精度直接影響產品精度，而打孔機憑借定位CCD視覺掃描和電腦控制自動對位系統，能將定位孔加工精度穩定的控制在0.015mm的范圍內，所以越來越多的企業引進打孔機做為定位孔加工的專用設備，取代傳統的人工手動鉆孔，大大提高了產品的質量，減少了報廢，提高了企業的市場競爭力，是很多企業密而不宣的絕密武器。
(3)沖孔機按照自動化程度可分為手動沖孔機、自動定位/對位沖孔機、全自動沖孔機、超級全自動沖孔機等。按照加工對象的不同可分為軟板沖孔機和薄膜開關沖孔機，作為專業的沖孔機生產廠家，本公司所生產的沖孔機主要是為柔行電路板、線路板、印刷板、菲林板和薄膜開關，銘板等沖定位孔。
(4)自動打孔機對圖形識別的要求：對要求高精度的定位沖孔，要求提供定位圖形線條清晰，圓形均勻。對圖形有殘缺，高遮光或是印刷不夠清晰地圖形，可通過軟件識別修補或是光源選擇來自動采樣沖孔。
九、高精度自動沖孔機標準與規格：
適用：電子薄膜開關，柔性線路板，PVC/PET/PC面板，銘板，菲林，重氮片，薄膜電路膠片、菲林棕片黑片、銘板標牌、IML/IMD，手機面板，手機按鍵，鋁基
板，PCB玻纖板，聚脂、薄鋁板等定位打孔。
☆ 精確度高：在識別范圍內攝像頭自動找圖，電腦分析，控制運動。
☆ 速度快捷：攝像頭反映時間短，圖形一找到即可控制圖形位置沖孔。
☆ 功能強大：采樣圖可保存，再用可直接調用。電腦系統，軟件可實時升級。
☆ 品質保證：調壓閥、汽缸、電磁閥、軌道等主要零部件均采用進口，確保使用壽命。
☆ 操作簡單：人機界面，直接在觸摸屏上設定工作模式。
☆ 識別度高：特殊光源能自動識別高反光，高黑度等材料的定位孔圖，對殘缺圖形可自動補償識別。
加工精度：﹤±0.008mm
加工速度：0.35秒\孔
最大沖力：2500N
加工厚度: 0.01mm~3mm (視材料而異)
沖孔直徑：1mm~5mm(標配，模具尺寸可定做)
氣壓要求：0.4~0.8MPa
電源要求：AC220V~50HZ
光源：透射紅外線 ，反射紅外線
設備重量：198kg
外形尺寸：1250X770X(770+260)
隨機附品：
電源線一根,氣管一根,換模扳手一套，模具四套
