產品介紹

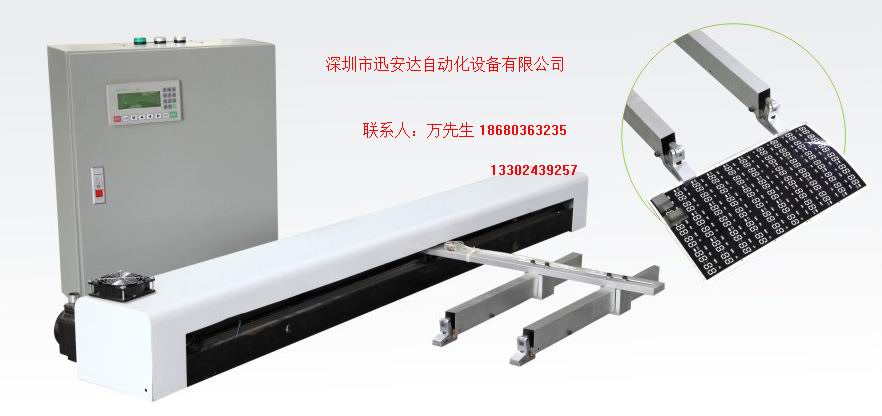

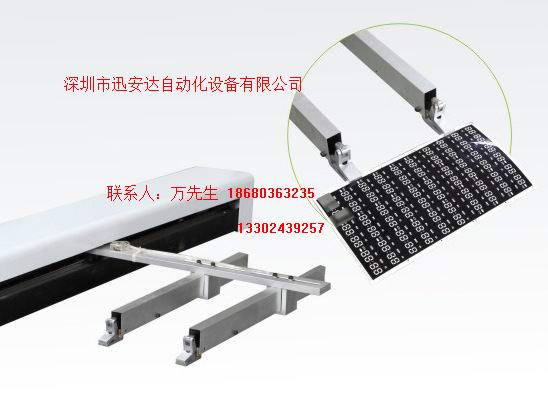

全自動機械手主要運用于絲印加工中的取料和放料，暨從絲印機上取料然后放到隧道爐上，速度快慢可調，可連續24小時工作，有效節省2個人工。同時對產品的損壞極小，節省材料成本，使用機械手一年可以節省五六萬塊錢，加上材料成本的節省可謂極大的降低了公司的生產成本！本公司承諾一年保修，終身維護！支持特殊定做。我司派機械手技術人員上門指導安裝！

選擇機械手的原因？？

1、可省人工，代替二傳手，由機械手取料。

2、提高印刷效率，對于垂直上下絲印機最快可以到達1200片/小時，對于斜臂絲印機最快可達1100片/小時（絲印工人放片速度足夠熟練的情況下）。

3、性能穩定，對于取料和放料控制精準，取料誤差可達到±0.5mm，放料誤差可達±0.5cm。

4、操作簡便，自動化程度高，在印刷時，絲印工人無需考慮機械手的運行，印刷完畢后機械手自動取料。

5、安全系數高，在經過長期技術積累之后，針對各種可能出現的問題都予以考慮，最大化考慮操作人員安全、絲印機以及網板的安全，多重檢測保證準確無誤，甚至在工人誤操作情況下也能保證絲印機及網板的安全。

6、故障率低，保證生產順利進行。機械方面：采用優化設計，以保證機械手的安全運行。電氣方面：采用專用的嵌入式控制系統，對機械手的各個方面實時控制，通過人性化的人機交換界面調整參數，使其各方面性能達到最優。

一、適用范圍：

    適用于絕大多數半自動絲網印刷機，其中包括平網機和圓網機，平網機又包括：揭書式，水平升降式，移動式，印刷臺傾斜水平滑動式，印刷臺扇形開合式，印刷臺旋轉式等；圓網機又包括圓網平臺式與圓網滾筒式等。

二、相關參數：

機械手類型：橫臥式

自 由 度：2

整機長度： 可根據實際情況定制

機械手縱橫向移動距離：可根據實際需要定制

取料速度：≦150m/min()

額定功率：500W

額定電壓：220V/50HZ

電機：雷賽

驅動器：雷賽

氣壓要求：0.4~0.8MPa

導軌：上銀

三、產品特點：

1.本產品性能安全可靠，功能穩定齊全，能極大的提高生產效率，減少人力物力，且操作簡單方便，適用性強。

2.本產品采用的是方軌的導軌，精度可以達到正負0.1MM而且使用壽命長，噪聲低，幾乎沒有什么故障，界面還可以隨時調節，靈活性好，放料取料準度都很高，而普通的圓軌精度誤差在10CM，噪聲大，使用壽命很低幾個月而已，導軌易損壞，導致整套設備壞掉！

機械手操作說明：開機前保證機械手懸臂在原點傳感器前面，開機后機械手回后退回原點，待回原點后按下綠色“手動啟動”按鈕，機械手運行到等待位置等待絲印機印刷，此時可以開啟絲印機印刷，待絲印機運行完畢后機械手會自動前進到“取料坐標”處自動取料，然后后退到“放料坐標”處放料，放料后會向后退一小段距離以便材料完全放下。如果自動取料失敗，可以按下綠色“手動啟動”按鈕，機械手會再取料一次。按下急停按鈕，任何情況下都會停止運動

注意問題：不要再絲印機網板向下運動時按綠色按鈕，否則會出現網板壓壞機械手的事故

安裝說明：由于每個公司的絲印機及隧道爐規格不同，所以適用的機械手規格也不同，您在購買機械手前需要為我們提供以下信息：

1.您的隧道爐外壁寬度

2.您的隧道爐內壁寬度

3.您的絲印機臺離隧道爐的高度及距離
