四、伸縮式固定煤粉取樣器操作程序

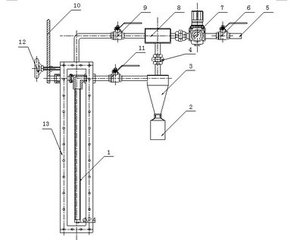

   1、取樣 取樣前所有閥門為關閉狀態，首先開啟球閥6；搖動手輪1將取樣管緩緩推入煤粉管道中；開啟閥門13；根據壓力表顯示調整壓縮空氣調壓閥2將壓縮空氣壓力調節到所需壓力范圍；開啟閥門3、9開始取樣，取樣1~4分鐘（按現場實際情況定）；關閉球閥13、3、9；搖動手輪1將取樣管退出煤粉管道外并關閉球閥6；取下取樣瓶10；將煤粉樣品取出并將取樣瓶放回原處注意接口處的密封。
  2、吹掃    開啟球閥13；關球閥3；開啟球閥9；壓縮空氣將通過球閥9吹掃取樣管。

 五、伸縮式固定煤粉取樣器性能特點
  1、產品取樣管采用不銹鋼制作，外觀整潔小巧，整體使用壽命長。
  2、結構簡單，取樣簡單方便，
  3、壓縮空氣可調，取出的煤粉樣品具有代表性。
  4、可采用壓縮空氣吹掃取樣管，避免煤粉堵塞取樣管。
  5、固定安裝在煤粉管道上，密封嚴實，無一絲煤粉泄漏，對工作環境不污染。
  6、取樣管使用時置入煤粉管道內，取完煤粉樣品后可以退出煤粉管道外，避免煤粉氣流的沖刷，使用壽命長。
  7、一人即可操作，操作人員勞動強度小。

 六、伸縮式固定煤粉取樣器安裝要求
 1、現場需提供0.4—0.6Mpa壓縮空氣。
 2、該設備可垂直、水平安裝在煤粉管道上

 七、煤粉取樣器訂貨須知
  1、訂貨時提供煤粉管道直徑、壁厚。
  2、操作方式（電動、手動）。

八、伸縮式固定煤粉取樣器型號說明 型號：MF-XXX，MF是煤粉的代號，XXX煤粉管道直徑

九、伸縮式固定煤粉取樣器產品圖片
標簽：煤粉取樣器伸縮煤粉取樣器伸縮式煤粉取樣裝置煤粉取樣
摘要：伸縮式固定煤粉取樣器，是用于正壓直吹式制粉系統一次風送粉管道上煤粉取樣專用設備。是利用負壓抽吸和旋風分離原理將氣粉混合物從煤粉管道中抽吸出并進行固氣分離而研制成功的。

產品簡介
　　一、概述　　入爐煤粉細度是電站燃煤鍋爐常規監督項目，它需要采樣，以監管鍋爐制粉系統的運行工況，對鍋爐機組的安全經濟運行有著非常重要的意義。目前，大機組應用正壓直吹式制粉系統日益增多，由于磨煤機出口的煤粉直接由一次風正壓送入爐膛燃燒，日常煤粉取樣非常困難。一般多采用自噴的方法，取樣準確度差，且取樣時常難以較好密封，存在煤粉泄漏現象；也有的電廠安裝的煤粉取樣器由于結構設計不合理，采樣頭磨損快，維護工作量大，有的甚至不能保證正常取樣。　　安裝設計合理的固定式煤粉取樣裝置，可方便地實現制粉系統的煤粉等速取樣，使得所取粉樣具有代表性，且取樣操作簡單，不會產生煤粉泄漏現象，改善了采樣工作環境，減輕勞動強度。
　　二、型號說明MF-XXX,連云港宏琦電力設備制造有限公司
　　三、設計原理與結構手動固定式煤粉等速取樣裝置為旋臂轉動式結構，其設計是根據等速取樣原理，利用壓縮空氣形成負壓抽氣作用，旋風分離器將氣粉混合物從煤粉管道中抽出，并進行固氣分離，進而收集到煤粉樣。裝置分別由安裝在煤粉管道上的取樣頭和煤粉管道外的抽氣分離裝置兩部分構成。懸臂取樣管可以繞支軸轉動，取樣時，操作人員只需搬動或轉動外置手柄，將取樣頭旋到與煤粉流運動方向垂直位置，使得安裝在取樣頭上的噴嘴正對煤粉氣流，即可進行取樣；取完樣后使取樣頭回到與管道平行位置，避開煤粉氣流，避免磨損。采用壓縮空氣吹掃，可防止煤粉進入殼體和取樣器內部而堵塞，工作可靠免維護。
　　四、主要技術參數1、型號：SA-MF-1型（旋臂式結構）2、適用范圍：正壓直吹式制粉系統3、取樣槍：φ25mm平頭取樣槍；取樣孔φ6mm4、管道內氣流速度：15～30m／s5、壓縮空氣壓力：0.05～0.2Mpa6、取樣時間：不少于150s／每次7、取樣量350g（3-5min）8、分離效率約99％9、壓縮空氣消耗量：0.4m3／min
　　五、裝置部件構成1、取樣頭：取樣時置于煤粉管道中，取樣孔朝向煤粉氣流方向，氣粉混合物通過取樣孔進入取樣裝置；2、取樣管：取樣頭所取的氣粉混合物通過取樣管輸送到旋風分離器進行分離；3、吹掃閥：每次取樣前和取樣結束后，打開吹掃閥利用壓縮空氣可對取樣管道進行吹掃，以防取樣管道被煤粉堵塞；4、取樣閥：取樣時，調節此閥靠壓縮空氣由出氣口排氣形成的負壓，抽吸分離器中的空氣，使煤粉管道中的煤粉從取樣孔進入取樣裝置；5、外置手柄：可靈活搬動，使取樣頭處于取樣位置。取樣結束后，搬動手柄可使取樣頭回到密封倉，與管道煤流方向平行，避開煤粉氣流。6、分離器：進行固氣分離，其分離過程為：煤粉被旋轉氣流甩到分離器內壁上，因自身重力作用，而落到集樣瓶中；氣體則沿器壁由上而下至底部，再沿中間上升到頂部，由出氣口排出；7、空氣閥：用于控制取樣所需壓縮空氣的開啟和關閉；8、集樣瓶：收集存放分離器分離出的固體煤粉樣品，供化驗用。集樣瓶與分離器為絲扣連接，密封性好，裝取方便。9、壓力表：顯示空氣調壓閥壓力數據；10、密封倉：安裝時與在煤粉管道上所開孔焊接在一起，在保證密封良好的前提下，為采樣頭提供一個獨立的空間，使采樣頭在不工作時避開煤粉氣流。
　　六、性能特點　1、可實現管道內煤粉多點同時等速取樣，方便、快捷，所取的煤粉樣代表性好；2、系統操作簡單，取樣方便；3、吹掃系統可使每次取樣真實、可靠；避免了取樣器堵塞；4、執行機構靈活、可靠，使煤粉取樣簡單易行；5、取樣時將采樣頭轉到測量位置，平時置于煤粉氣流之外，可保護取樣頭，提高使用壽命；6、系統結構簡單，免維護。
