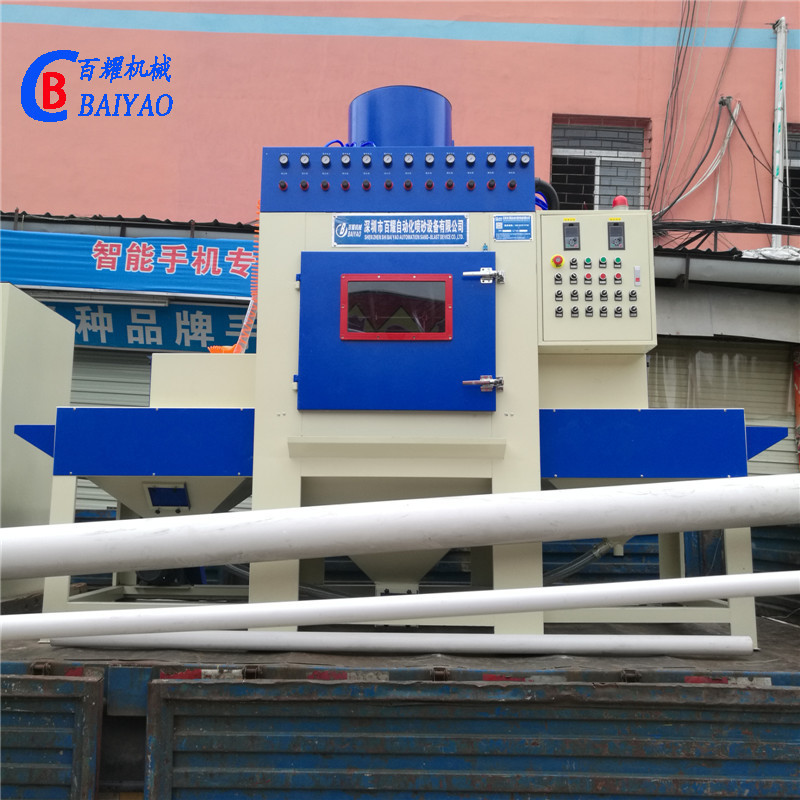

百耀機械產品實拍圖

機器的主要技術參數：

主機結構采用2.5MM-6MM鋼板焊接而成。

規格型號：         BH-1350-8

設備外形尺寸：     3400mm長1350mm寬2900mm高

設備工作室內尺寸： 1200mm長*800mm寬650高

除塵箱:             1000mm長*1000mm寬*2500高

風機功率：          7.5KW

自動輸送機構：0.75KW  380V   50HZ[速度可調節]

輸送機構中間1250*6800mm為三角皮帶，

自動槍架：0.55KW  380V   50HZ[速度可調節]

照明：18w日光燈2只

槍的數量：16支（鋁合金帶碳化硼噴嘴）

外殼：2.5mm-6mm鋼板焊接制成

透視窗：1個鏡框

下砂斗：3個

實用于：30目-220目磨料

空氣壓力應大于5bar(kg/cm2)（空壓機是需方設備）[空壓機80左右][耗氣量要求每只槍1立方]

工作室內最大載重量：100公斤

總功率：9.75KW左右

總重量:1.5噸左右

機器的構成;

百耀機械專用自動噴砂機：主要結構包括主機、噴砂艙、擺動裝置、輸送裝置、電氣控制等。

工作原理

采用上旋風分砂系統直接抽砂式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生引射作用，將旋風分離器內的砂料通過輸砂管吸入噴槍內，然后隨壓縮空氣氣流由噴嘴高速噴射到工件表面，達到噴砂的目的，砂料和粉塵自動分離，灰塵收集到除塵箱。

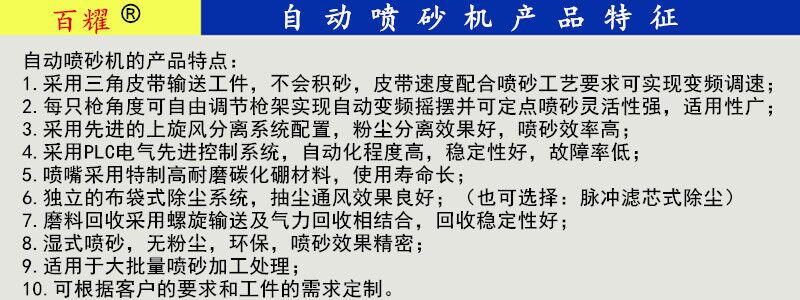

機器的特性

分體式結構、冷軋鋼板制作；·采用三角帶輸送工件、線速度變頻可調；·多槍自動擺射、擺幅變頻可調；·噴射效果均勻、穩定、效率高；·適用于大批量噴砂加工處理；

本機采用半密封式作業，本機不產生環保不達標指數。

機器的配套要求

1.本機電源要求：三相、380V、10KW、50HZ的電源插座；

2.本機氣源要求：干燥，壓力在5~8bar范圍內選擇，流量必須達到4立方以上即30P左右的空壓機；

3.磨料要求：為達到最佳效果可采用30目~220目的玻璃微珠或金剛砂。

4.氣源管道要求：耐壓膠管，1.5寸以上。

5.電源線路要求：三相四線，8㎡以上。

6.車間要求：結實超平地面，30~50㎡空間，高3.5M以上
