全焊接板式熱交換器

概述

??????全焊接板式熱交換器是集列管換熱器耐高溫高壓與可拆式板式熱交換器傳熱效率高的優(yōu)點于一體，具有傳熱效率高、占地小、重量輕、阻力小、不易結構、適應性大等優(yōu)點。主要由板片束、端板、進出口管箱和半圓箱等部件組成。

??????板片束將由相鄰兩板片以180℃交角交替排列并對合焊接組成流道。流體通過進出口法蘭以逆流形式在板片內流動，由于板片上的曲折波紋，使流體在流到中不斷的轉向，形成湍流，故大大提高了傳熱效率。由于板片間無密封墊，采用氬弧焊焊接而成，從而是該換熱器在高溫、高壓及溶解性強的行業(yè)快速替代了老式列管換熱器。

?

?

全焊接板式換熱技術指標

????????工作壓力：最高3.0MPa

????????設計溫度：-50-300C

????????板片厚度：0.8-1.0mm ??

????????板片材質：304、321、316等

?

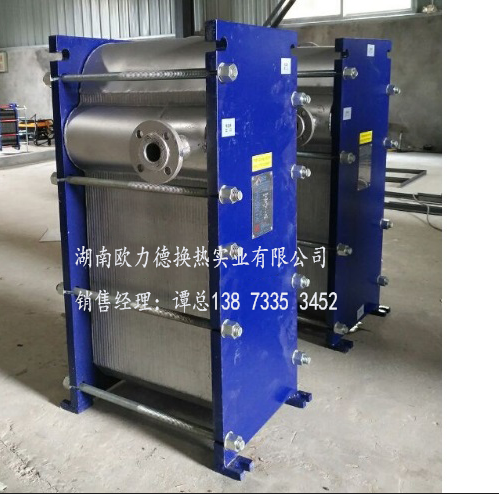

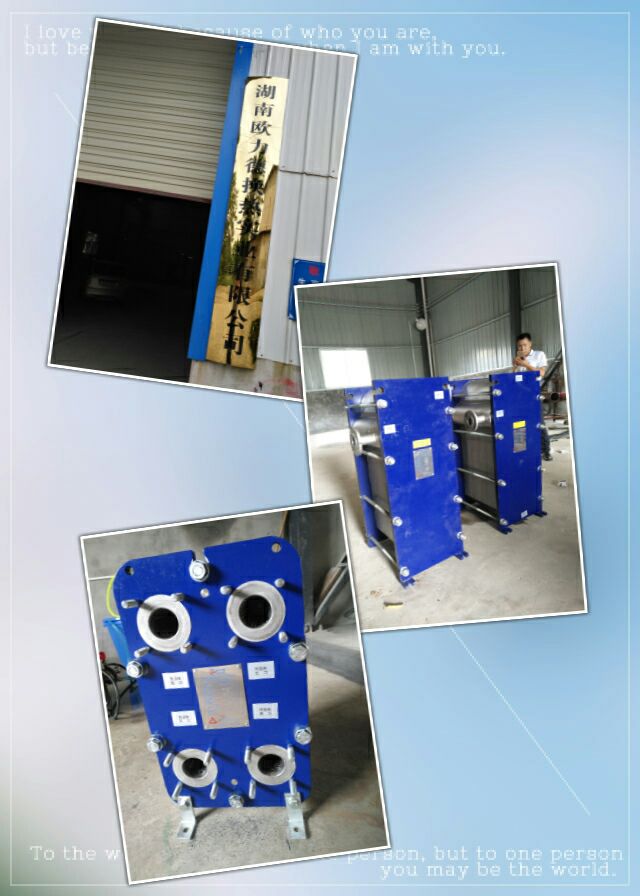

（實物拍攝↑↓歡迎廣大客戶來電咨詢！！）
